Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0601341803 ( HV81 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

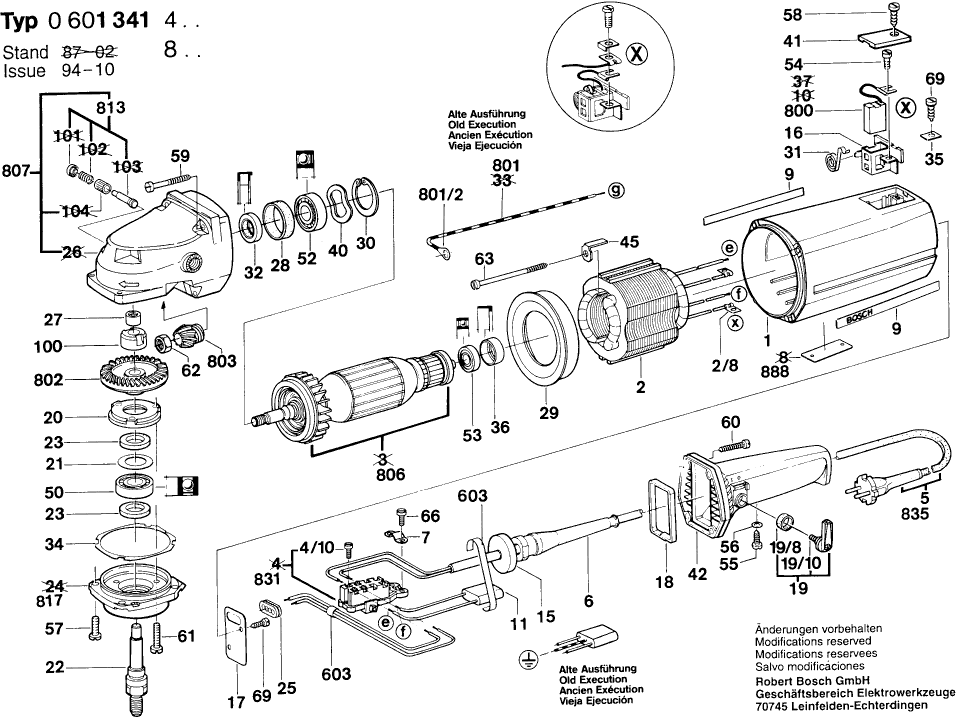

Tekeningen van de Bosch 0601341803 ( HV81 )
Onderdelen lijst van de Bosch 0601341803 ( HV81 )
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Motorhuis BLAUW | ||||
1 | 1605108124 | 23.75 | 28.74 | |
Poolschoen 230V | ||||
2 | 1604220245 | 73.72 | 89.20 | |
Kabelschoen | ||||
2/8 | 1901350003 | 0.83 | 1.00 | |
Aan/Uit-Schakelaar | ||||
4/2 | 1607200098 | 29.75 | 36.00 | |
Doorvoerbuisje | ||||
6 | 3600703011 | 2.24 | 2.71 | |
Klembevestiging | ||||
7 | 1601302013 | 1.18 | 1.43 | |
Firmaplaat | ||||
9 | 1601110003 | 1.18 | 1.43 | |
Ontstoringsfilter | ||||
11 | 1607328034 | 3.31 | 4.01 | |
Afdichtschijf | ||||
15 | 1600113002 | 1.18 | 1.43 | |
Borstelhouder | ||||
16 | 1604336008 | 15.71 | 19.01 | |
Afdekplaat | ||||
17 | 1601037006 | 1.18 | 1.43 | |
Profielstrip 3,4x7x240 MM | ||||
18 | 1601014005 | 1.18 | 1.43 | |
Schakelhefboom | ||||
19 | 1602026058 | 2.71 | 3.28 | |
Viltring | ||||
19/8 | 1600205019 | 1.18 | 1.43 | |
Lagerdeksel | ||||
20 | 1605808054 | 2.24 | 2.71 | |
Afdekschijf | ||||
21 | 1600102012 | 1.18 | 1.43 | |
SLIJPSPIL M14, L=101 MM | ||||
22 | 1603523090 | 15.71 | 19.01 | |
Afdichtschijf | ||||
23 | 1600108055 | 0.83 | 1.00 | |
Naaldhuls | ||||
27 | 2600910001 | 3.31 | 4.01 | |
Rubbersluitring Ø41xØ37x11 MM | ||||
28 | 1600206028 | 1.70 | 2.06 | |
Leischijf | ||||
29 | 1600502013 | 1.18 | 1.43 | |
Borgring | ||||
30 | 1600119004 | 2.24 | 2.71 | |
Spiraalveer | ||||
31 | 1604652015 | 1.94 | 2.35 | |
Radiaale Asafdichtring | ||||
32 | 1600290008 | 1.94 | 2.35 | |
Compensatieschijf 0,1 MM DIK | ||||
34 | 1600190004 | 1.18 | 1.43 | |
Compensatieschijf 0,2 MM DIK | ||||
34 | 1600190005 | 0.83 | 1.00 | |
Zekeringplaat | ||||
35 | 1601030022 | 1.18 | 1.43 | |
Rubbersluitring | ||||
36 | 1600206015 | 1.70 | 2.06 | |
Verende Sluitring | ||||
40 | 1600150009 | 2.24 | 2.71 | |
Afsluitdeksel BLAUW | ||||
41 | 1605500089 | 1.18 | 1.43 | |
Handgreep | ||||
42 | 1605132093 | 10.73 | 12.98 | |
Bevestigingshoek | ||||
45 | 1601331032 | 1.18 | 1.43 | |
Niet meer leverbaar, geen vervanging | ||||
50 | 1900905227 | |||
Groefkogellager 37x12x12 | ||||
52 | 1600900028 | 10.73 | 12.98 | |
Groefkogellager | ||||
53 | 1600900029 | 6.54 | 7.91 | |
Cilinderkopschroef | ||||
54 | 2910021118 | 0.83 | 1.00 | |
Plaatschroef | ||||
55 | 2910211006 | 0.83 | 1.00 | |
Onderlegschijf | ||||
56 | 2916011005 | 0.83 | 1.00 | |
Cilinderkopschroef DIN 84-AM5x15-5.8 | ||||
57 | 2910011157 | 0.83 | 1.00 | |
Plaatschroef | ||||
58 | 2910211020 | 1.70 | 2.06 | |
Schroefdrvoeringsschroef | ||||
59 | 3603415560 | 0.83 | 1.00 | |
Plaatschroef | ||||
60/1 | 1603429000 | 0.83 | 1.00 | |
Cilinderkopschroef | ||||
61 | 2910011162 | 0.83 | 1.00 | |
Zeskant Moer | ||||
62 | 1603300009 | 1.18 | 1.43 | |
Plaatschroef B4,8x85 MM | ||||
63 | 1603429001 | 1.18 | 1.43 | |
Plaatschroef | ||||
66 | 2910211018 | 0.83 | 1.00 | |
Plaatschroef | ||||
69 | 2910211011 | 0.83 | 1.00 | |
Tussenflens | ||||
71/1 | 1605700020 | 4.70 | 5.69 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
72/1 | 1604503005 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
81/1 | 1601110133 | |||
Gleufring | ||||
100 | 1600390011 | 13.93 | 16.86 | |
Aanwijzingsplaat | ||||
105 | 1601110240 | 0.83 | 1.00 | |
Extra Handgreep | ||||
650/10 | 160202509Z | 12.41 | 15.02 | |
Extra Handgreep | ||||
650/10 | 16020250A1 | 11.88 | 14.37 | |
Tweegatmoersleutel | ||||
650/11 | 1607950061 | 3.31 | 4.01 | |
Opnameflens | ||||
650/12 | 2600501006 | 12.41 | 15.02 | |
Ronde Moer | ||||
650/13 | 2603345004 | 5.33 | 6.45 | |
Haakse Schroevendraaier | ||||
650/14 | 1907950007 | 4.10 | 4.96 | |
Niet meer leverbaar, geen vervanging | ||||
652 | 1605510176 | |||
Inbusbout DIN 912-M8x18-8.8 | ||||
652/20 | 2910141240 | 1.18 | 1.43 | |
Mofkoppelbus Ø32,3xØ34,9x75 MM | ||||
702 | 1600309009 | 15.71 | 19.01 | |
Vleugelmoer | ||||
702/10 | 2915191007 | 2.71 | 3.28 | |
Onderlegschijf | ||||
702/11 | 2916011016 | 0.83 | 1.00 | |
Inbusbout DIN 912-M8x18-8.8 | ||||
702/20 | 2910141240 | 1.18 | 1.43 | |
Onderdelenset | ||||
703 | 1607000140 | 0.83 | 1.00 | |
Zeskant Schroef | ||||
703/11 | 2603450007 | 4.70 | 5.69 | |
Onderdelenset Ø180 MM | ||||
712 | 1607000176 | 0.83 | 1.00 | |
Koolborstelset | ||||
800 | 1607014103 | 11.88 | 14.37 | |
Verbindingsleiding | ||||
801 | 1604440004 | 0.83 | 1.00 | |
Kroonwiel Z=51 | ||||
802 | 1606333210 | 73.72 | 89.20 | |
Kegelwiel Z=18 | ||||
803 | 1606333209 | 33.45 | 40.47 | |
Anker 220V | ||||
806 | 1604012044 | 148.65 | 179.87 | |
Onderdelenset | ||||
807 | 1607000917 | 60.65 | 73.39 | |
Onderdelenset | ||||
813 | 1607000161 | 4.10 | 4.96 | |
Afdekplaat | ||||
817 | 1601037006 | 1.18 | 1.43 | |
O-ring | ||||
817/029 | 1600210033 | 1.18 | 1.43 | |
Borgring | ||||
828 | 1600206019 | 1.18 | 1.43 | |
Leid Voor Netaansluiting | ||||
835 | 1607000228 | 20.42 | 24.71 | |
Groefkogellager 6203-TH/C3 DIN 625 | ||||
852 | 1900900413 | 26.84 | 32.48 | |
Typeplaat | ||||
888 | 160111A3H3 | 1.94 | 2.35 |
