Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0603395108 ( PAS12-27 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

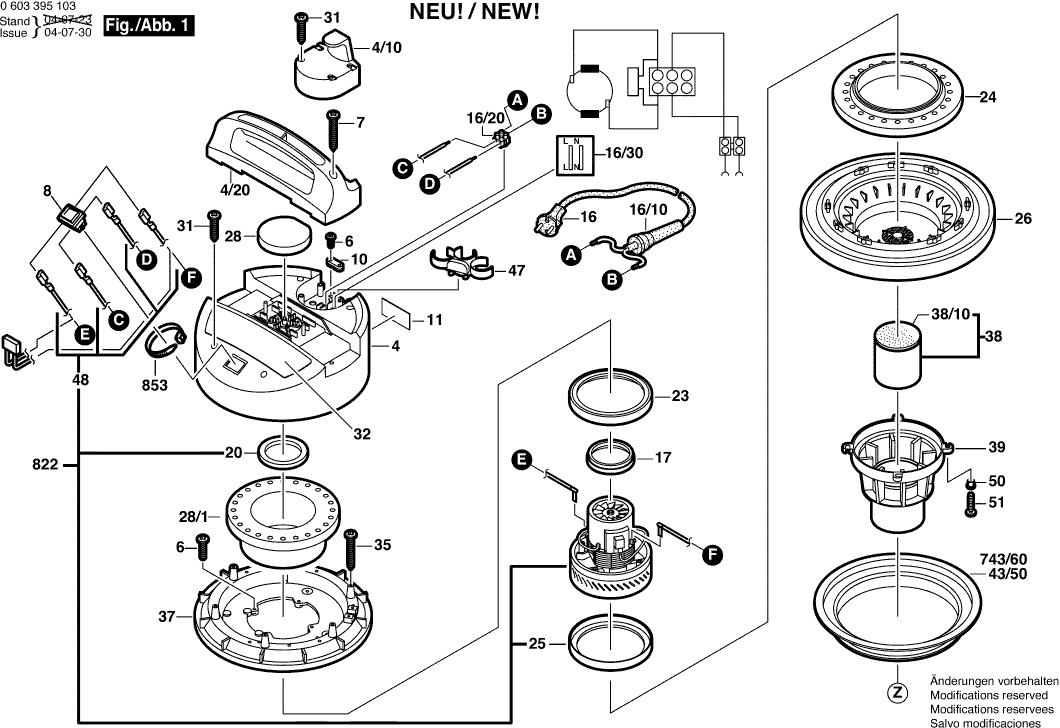

Tekeningen van de Bosch 0603395108 ( PAS12-27 )
Onderdelen lijst van de Bosch 0603395108 ( PAS12-27 )
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Afdekkap | ||||
4 | 1609203A34 | 11.88 | 14.37 | |
Afdekdop | ||||
4/10 | 1609203A29 | 3.31 | 4.01 | |
Handgreep | ||||
4/20 | 1609203A31 | 7.58 | 9.17 | |
Plaatschroef | ||||
6 | 1609203A27 | 1.70 | 2.06 | |
Plaatschroef | ||||
7 | 1609203A74 | 1.70 | 2.06 | |
Aan/uit-schakelaar | ||||
8 | 1609203A33 | 8.45 | 10.22 | |
Leidinghouder | ||||
10 | 1609203A26 | 1.18 | 1.43 | |
Typeplaat | ||||
11 | 1601118B37 | 2.71 | 3.28 | |
Leid Voor Netaansluiting | ||||
16 | 1609203A24 | 12.41 | 15.02 | |
Doorvoerbuisje | ||||
16/10 | 1609203A25 | 1.94 | 2.35 | |
Klemmenlijst | ||||
16/20 | 1609203A28 | 2.24 | 2.71 | |
Aanwijzingsplaat | ||||
16/30 | 1609203B34 | 2.71 | 3.28 | |
Luchtgeleidingsring | ||||
17 | 1609203A36 | 2.71 | 3.28 | |
Afdichtring | ||||
20 | 1609203A35 | 3.31 | 4.01 | |
Afzuiger | ||||
22 | 1609203A40 | 113.29 | 137.08 | |
Afdichtring | ||||
23 | 1609203A41 | 3.31 | 4.01 | |
Luchtgeleidingsring | ||||
24 | 1609203A42 | 4.70 | 5.69 | |
Afdichtring | ||||
25 | 1609203N44 | 6.54 | 7.91 | |
Tussenflens | ||||
26 | 1609203A43 | 13.93 | 16.86 | |
Filterschijf | ||||
28 | 1609203A32 | 1.94 | 2.35 | |
Luchtfilter | ||||
28/1 | 1609203A37 | 6.54 | 7.91 | |
Plaatschroef | ||||
31 | 1609203A30 | 1.70 | 2.06 | |
Firmaplaat | ||||
32 | 1601118B19 | 2.71 | 3.28 | |
Plaatschroef | ||||
35 | 1609203A38 | 1.70 | 2.06 | |
Tussenbehuizing | ||||
37 | 1609203A39 | 9.53 | 11.53 | |
Vlotter | ||||
38 | 1609203A52 | 2.24 | 2.71 | |
Afdichting | ||||
38/10 | 1609203B33 | 1.70 | 2.06 | |
Zuigkorf | ||||
39 | 1609203A51 | 7.58 | 9.17 | |
Borgring | ||||
43/50 | 1609203A53 | 4.70 | 5.69 | |
Filter | ||||
43/60 | 1609203A54 | 9.53 | 11.53 | |
Dragend Frame | ||||
43/70 | 1609203A55 | 4.70 | 5.69 | |
Gereedschapsklem | ||||
47 | 1609203A44 | 2.71 | 3.28 | |
Kabelset | ||||
48 | 1609203A45 | 9.53 | 11.53 | |
Huls | ||||
50 | 1609203A49 | 1.18 | 1.43 | |
Plaatschroef | ||||
51 | 1609203A50 | 1.70 | 2.06 | |
Aansluitstuk | ||||
650/20 | 1609203A77 | 4.70 | 5.69 | |
Aansluitstuk | ||||
650/30 | 1609203A78 | 4.70 | 5.69 | |
Afzuigbuis | ||||
652 | 1609203B92 | 11.88 | 14.37 | |
Stofreservoir | ||||
690 | 1609203A69 | 67.25 | 81.37 | |
Reservoir | ||||
690/10 | 1609203A68 | 29.75 | 36.00 | |
Afdekplaat | ||||
690/100 | 1609203A64 | 4.70 | 5.69 | |
Kantenbescherming | ||||
690/110 | 1609203A65 | 7.58 | 9.17 | |
Schoepenwiel | ||||
690/120 | 1609203A66 | 8.45 | 10.22 | |
Plaatschroef | ||||
690/40 | 1609203A30 | 1.70 | 2.06 | |
Afwijzer | ||||
690/50 | 1609203A59 | 4.10 | 4.96 | |
Plaat | ||||
690/60 | 1609203A60 | 2.24 | 2.71 | |
Veer | ||||
690/70 | 1609203A61 | 1.18 | 1.43 | |
Afdichtplaat | ||||
690/80 | 1609203A62 | 2.71 | 3.28 | |
Druktoets | ||||
690/90 | 1609203A63 | 1.18 | 1.43 | |
Filter PAS 11-21/12-27/12-27F | ||||
743/60 | 2607432013 | 30.12 | 36.45 | |
Slang PAS11-21/12-27/12-27F, 35x5m | ||||
750 | 2607002149 | 50.45 | 61.04 | |
Slang 19x3m | ||||
750 | 2600793009 | 42.38 | 51.28 | |
Slang PAS11-21/12-27/12-27F, 35x5m | ||||
750/1 | 2607002150 | 59.07 | 71.47 | |
Slang 19x5m | ||||
750/1 | 1610793002 | 46.55 | 56.33 | |
Niet meer leverbaar, geen vervanging | ||||
751 | 1609390479 | |||
2x Zuigbuis 35x0,5m | ||||
752 | 2607000162 | 19.32 | 23.38 | |
Mondstuk 35 | ||||
753 | 2607000170 | 16.60 | 20.09 | |
Universele zuigmond, 3x borstel, 35 | ||||
754 | 1609390478 | 50.45 | 61.04 | |
Platte Borstel | ||||
754/10 | 1609390493 | 18.19 | 22.01 | |
Platte Borstel | ||||
754/20 | 1609390494 | 9.53 | 11.53 | |
Borstel | ||||
754/30 | 1609390495 | 12.41 | 15.02 | |
Mondstuk recht, 35 | ||||
755 | 2607000165 | 6.49 | 7.85 | |
Mondstuk | ||||
756 | 1609201229 | 23.96 | 28.99 | |
Mondstuk 35 | ||||
757 | 1609201230 | 62.02 | 75.04 | |
Kleine zuigmond 35 | ||||
759 | 2607000166 | 11.47 | 13.88 | |
Borstelinzetstuk | ||||
759/20 | 1609202534 | 2.24 | 2.71 | |
Mondstuk rond, 35 | ||||
761 | 1609390481 | 11.47 | 13.88 | |
Adapter v. stofafzuiging Ø 35 MM | ||||
762 | 2607000168 | 0.83 | 1.00 | |
Adapter PST 52-53, 35 | ||||
764 | 1600499005 | 3.85 | 4.66 | |
Adapter Slang PAS 11-21/12-27/27F | ||||
765 | 2607000748 | 5.40 | 6.53 | |
5x Filterzak voor PAS 12-27 | ||||
773 | 2605411150 | 30.12 | 36.45 | |
O-ring | ||||
852 | 1609203D20 | 1.70 | 2.06 | |
Kabelbinder | ||||
853 | 1609203A46 | 1.18 | 1.43 |
