Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DA3011F'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

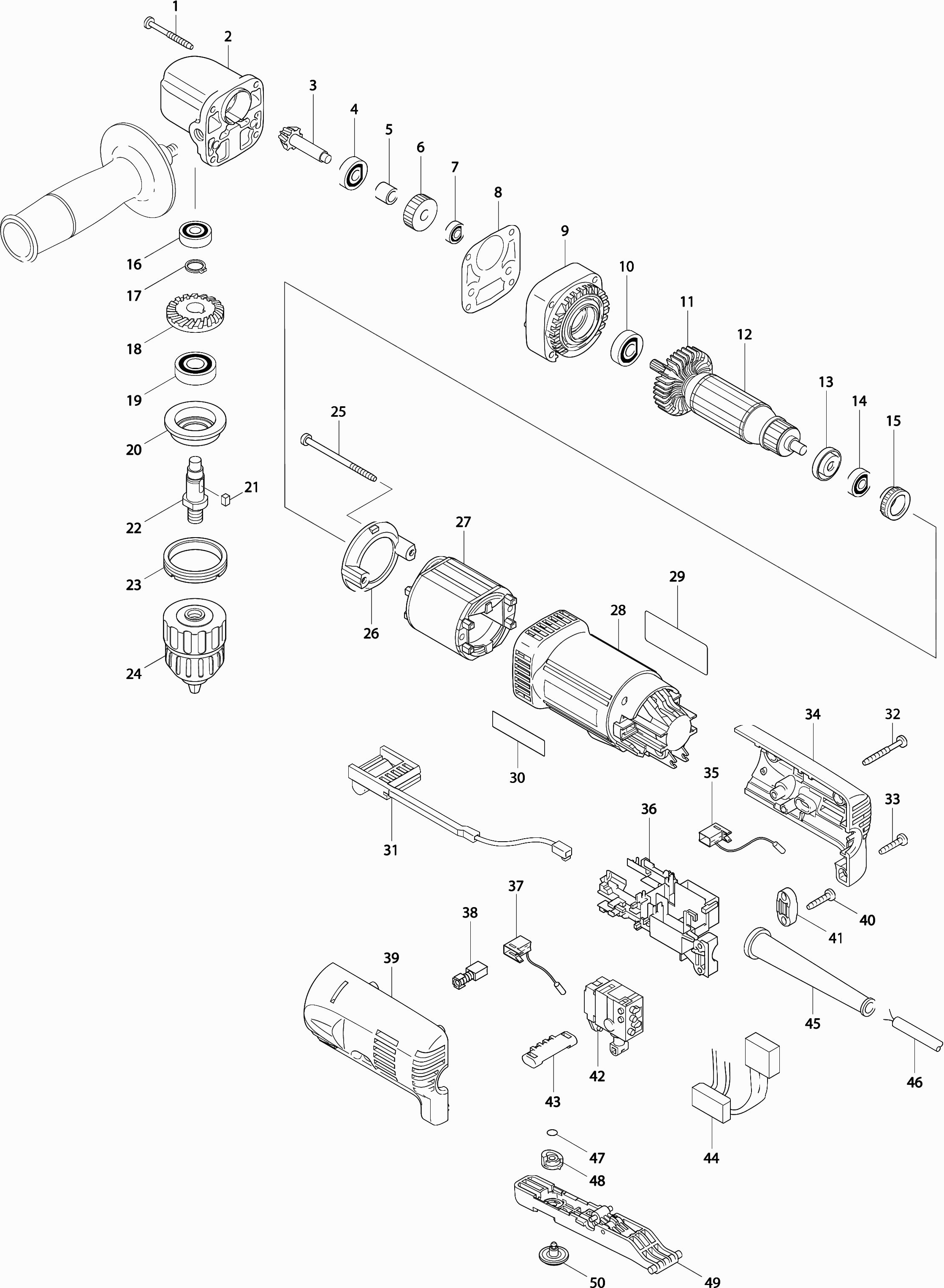

Tekeningen van de Makita DA3011F
Onderdelen lijst van de Makita DA3011F
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Tapschroef 4x40 | ||||
001 | 266048-4 | 0.83 | 1.00 | |
Tandwielhuis | ||||
002 | 317634-5 | 30.23 | 36.58 | |
Tandwiel 9 | ||||
003 | 227435-2 | 12.58 | 15.22 | |
Kogellager 608llb | ||||
004 | 210043-6 | 1.72 | 2.08 | |
Bus 8 | ||||
005 | 257726-7 | 1.21 | 1.46 | |
Tandwiel 28 | ||||
006 | 226567-2 | 9.96 | 12.05 | |
Kogellager 696ZZ A | ||||
007 | 210026-6 | 3.65 | 4.42 | |
Pakking | ||||
008 | 418036-9 | 1.51 | 1.83 | |
Tandwielhuisdeksel | ||||
009 | 418042-4 | 3.65 | 4.42 | |
Kogellager 609 | ||||
010 | 211051-0 | 9.52 | 11.52 | |
Waaier 48 Da3010/11F * | ||||
011 | 240061-0 | 2.08 | 2.52 | |
Anker | ||||
012 | 517583-8 | 55.92 | 67.66 | |
Isolatiering | ||||
013 | 681636-0 | 1.21 | 1.46 | |
Kogellager 607llb | ||||
014 | 211021-9 | 4.58 | 5.54 | |
Rubber ring 19 | ||||
015 | 421494-0 | 4.08 | 4.94 | |
Kogellager 608llb | ||||
016 | 210043-6 | 1.72 | 2.08 | |
Borgring S-12 | ||||
017 | 961052-5 | 0.83 | 1.00 | |
Tandwiel 26 | ||||
018 | 227434-4 | 14.23 | 17.22 | |
Kogellager 6001dw | ||||
019 | 211131-2 | 9.52 | 11.52 | |
Lagerhuis | ||||
020 | 317633-7 | 11.68 | 14.13 | |
Inlegspie 4 | ||||
021 | 254201-4 | 0.83 | 1.00 | |
As | ||||
022 | 324329-3 | 24.88 | 30.10 | |
Lager borgring 36-43 | ||||
023 | 285842-5 | 3.22 | 3.90 | |
Boorkop snelspan 1,0-10 mm | ||||
024 | 192016-0 | 22.82 | 27.61 | |
Tapschroef 4X65Mm * | ||||
025 | 266315-7 | 0.83 | 1.00 | |
Tussenplaat | ||||
026 | 418033-5 | 1.43 | 1.73 | |
Veld | ||||
027 | 635078-0 | 20.76 | 25.12 | |
Motorhuis set | ||||
028 | 183560-8 | 13.19 | 15.96 | |
Naamplaat | ||||
029 | 850090-1 | 2.80 | 3.39 | |
Label Makita | ||||
030 | 819063-3 | 2.80 | 3.39 | |
Led-circuit | ||||
031 | 631516-0 | 11.16 | 13.50 | |
Schroef 4x35 | ||||
032 | 266351-3 | 0.83 | 1.00 | |
Tapschroef 4x18 | ||||
033 | 265A48-7 | 0.90 | 1.09 | |
Achterhuis set | ||||
034 | 183559-3 | 11.32 | 13.70 | |
Koolborstelhouder | ||||
035 | 643801-9 | 4.81 | 5.82 | |
Montageblok | ||||
036 | 687139-2 | 2.56 | 3.10 | |
Koolborstelhouder | ||||
037 | 643801-9 | 4.81 | 5.82 | |
Koolborstel set Cb-419 | ||||
038 | 195015-1 | 5.20 | 6.29 | |
Tapschroef 4x18 | ||||
040 | 265A48-7 | 0.90 | 1.09 | |
Klemstrip | ||||
041 | 687053-2 | 0.83 | 1.00 | |
Schakelaar | ||||
042 | 650539-9 | 26.11 | 31.59 | |
Schakelknop L/r | ||||
043 | 418038-5 | 1.51 | 1.83 | |
Stroomcircuit | ||||
044 | 631527-5 | 12.36 | 14.96 | |
Kabeltule 8-110 | ||||
045 | 682559-5 | 0.83 | 1.00 | |
Netsnoer 2x1.00 2.2mtr | ||||
046 | 665383-1 | 10.81 | 13.08 | |
O-ring 3 | ||||
047 | 213034-6 | 0.83 | 1.00 | |
Nok | ||||
048 | 418040-8 | 1.06 | 1.28 | |
Schakelknop | ||||
049 | 153477-9 | 6.16 | 7.45 | |
Toerenregelingsknop | ||||
050 | 418037-7 | 2.93 | 3.55 |
