Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DBC260L'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

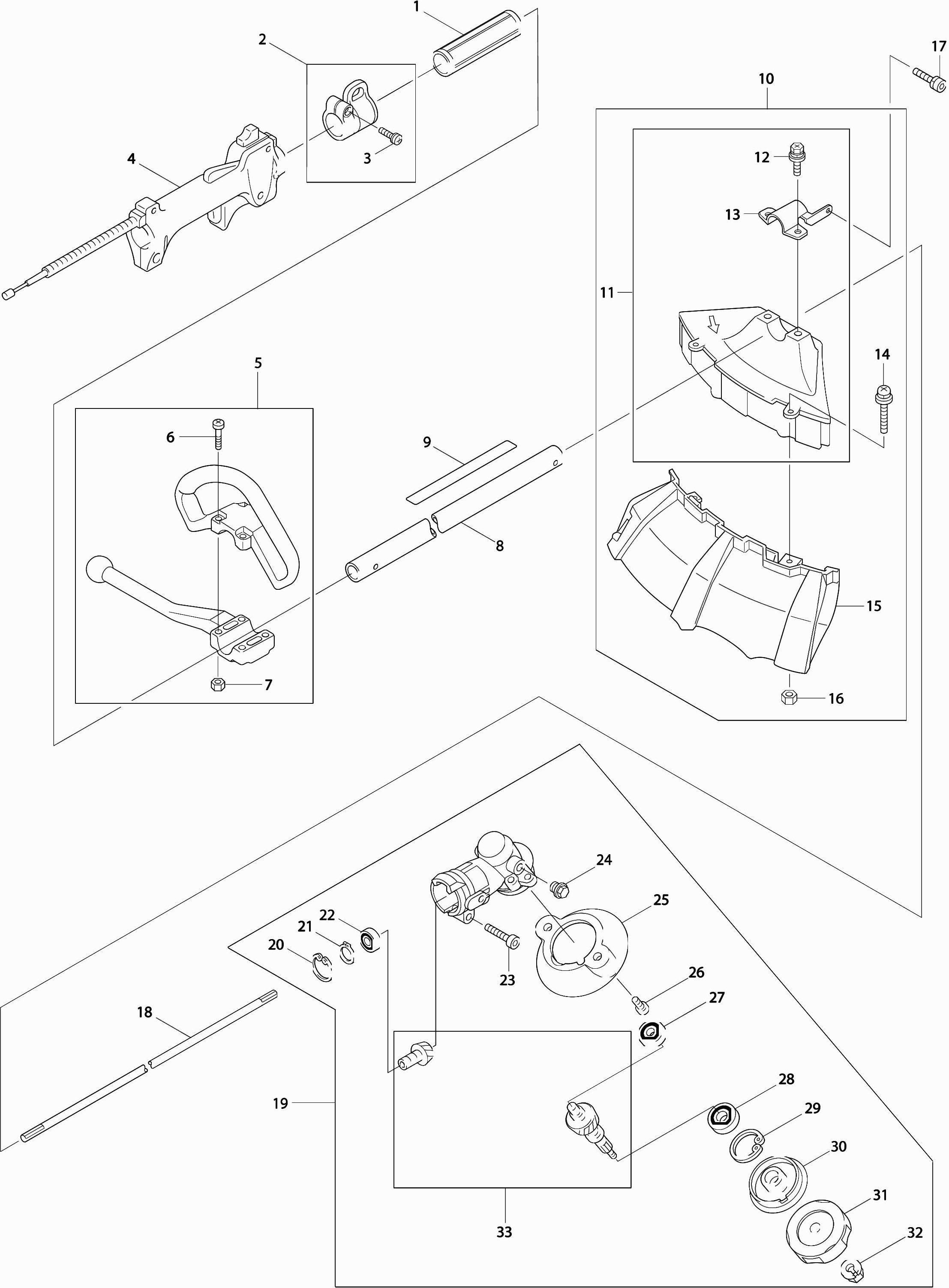

Tekeningen van de Makita DBC260L
Onderdelen lijst van de Makita DBC260L
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Afstandhouder | ||||
001 | 450659-7 | 2.80 | 3.39 | |
Draaghaak | ||||
002 | 126378-4 | 3.27 | 3.96 | |
Schroef | ||||
003 | 266788-4 | 0.83 | 1.00 | |
Regelhandgreep | ||||
004 | 6255070000 | 39.92 | 48.30 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
005 | 6214016000 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
006 | 6214016030 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
007 | 264093-3 | |||
Pijp | ||||
008 | 6251056000 | 31.62 | 38.26 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
009 | 6259549600 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
010 | 6258064000 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
011 | 6258065000 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
012 | 266575-1 | |||
Klem, beschermer- | ||||
013 | 6258509400 | 4.58 | 5.54 | |
Schroef Ms22C/U | ||||
014 | 0140059380 | 0.83 | 1.00 | |
Beschermkapopb.rand mes drdk | ||||
015 | 140424-9 | 12.58 | 15.22 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
016 | 0021805000 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
017 | 0119059490 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
018 | 6191500401 | |||
Tandwielhuis A | ||||
019 | 123820-6 | 37.16 | 44.96 | |
Seegering R24 | ||||
020 | 962113-4 | 0.83 | 1.00 | |
Borgring A | ||||
021 | 257986-1 | 2.80 | 3.39 | |
Kogellager 609zz | ||||
022 | 210049-4 | 3.37 | 4.08 | |
Schroef 5x25 | ||||
023 | 266805-0 | 1.01 | 1.22 | |
Oliebout Em4250 A | ||||
024 | 265578-2 | 1.43 | 1.73 | |
Beschermring | ||||
025 | 450653-9 | 2.08 | 2.52 | |
Schroef 5x12 | ||||
026 | 911213-7 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
027 | 0600069990 | |||
Kogellager 6000ddu | ||||
028 | 210020-8 | 4.58 | 5.54 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
029 | 0031426000 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
030 | 6218501601 | |||
Spanring Rbc230-260 A | ||||
031 | 168797-8 | 3.65 | 4.42 | |
Moer Em4250 A | ||||
032 | 264018-7 | 1.21 | 1.46 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
033 | 6243008002 | |||
Regelhandgreep | ||||
034 | 6255070000 | 39.92 | 48.30 | |
Schroef 4x20 | ||||
035 | 6195006060 | 1.24 | 1.50 | |
Zeskantbout 5X20 Rpt250 P | ||||
036 | 0119059720 | 0.83 | 1.00 | |
Kabelset | ||||
037 | 6255070010 | 26.11 | 31.59 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
038 | 6255070020 | |||
Hefboom | ||||
039 | 6195006030 | 9.52 | 11.52 | |
Veer | ||||
040 | 6195006050 | 1.43 | 1.73 | |
Handel Ms3202 A | ||||
041 | 452278-5 | 2.21 | 2.67 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
042 | 6415011160 | |||
Afdekkingdop | ||||
043 | 6195006150 | 1.72 | 2.08 | |
Inlaatpakking | ||||
044 | 413157-2 | 1.01 | 1.22 | |
Isolatieplaat, carburateur- | ||||
045 | S135173092 | 2.80 | 3.39 | |
Inlaatpakking | ||||
046 | S135993842 | 1.24 | 1.50 | |
Metaalschr. Ck M5x25mm | ||||
047 | 266749-4 | 1.72 | 2.08 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
048 | 141700-4 | |||
Isolator | ||||
049 | S199513670 | 9.52 | 11.52 | |
Pakking, isolator- | ||||
050 | S135994490 | 2.45 | 2.96 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
051 | 0119059630 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
052 | 424491-5 | |||
BOUGIE A | ||||
053 | 168517-0 | 5.22 | 6.32 | |
Cilinder | ||||
054 | S110213770 | 31.61 | 38.25 | |
Uitlaatpakking | ||||
055 | 5263501200 | 3.65 | 4.42 | |
Uitlaat | ||||
056 | S135043271 | 95.74 | 115.85 | |
Bout | ||||
057 | 266754-1 | 1.43 | 1.73 | |
Isolator, ontstekings- | ||||
058 | S199513451 | 1.21 | 1.46 | |
Uitlaatkap | ||||
059 | 450399-7 | 6.58 | 7.96 | |
Deksel, cilinder- | ||||
060 | 450397-1 | 11.16 | 13.50 | |
Schroef | ||||
061 | 266788-4 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
062 | 0736309870 | |||
Bougiedop | ||||
063 | 424079-1 | 1.72 | 2.08 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
064 | 0654009931 | |||
Inbusbout M4x20 Ck | ||||
065 | 922138-0 | 0.83 | 1.00 | |
Ontsteking | ||||
066 | S150053510 | 31.61 | 38.25 | |
Kabel compleet | ||||
067 | S185603500 | 3.22 | 3.90 | |
Startinrichting | ||||
068 | 5265009000 | 30.23 | 36.58 | |
Stopper | ||||
069 | 5315001030 | 2.08 | 2.52 | |
Startergreep Ms335.4U A | ||||
070 | 424317-1 | 2.80 | 3.39 | |
starterveer | ||||
071 | 232258-5 | 5.88 | 7.11 | |
Haspel | ||||
072 | 5265007030 | 12.55 | 15.19 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
073 | 5265007050 | |||
Nokschijf | ||||
074 | 5265007040 | 3.22 | 3.90 | |
Schroefset | ||||
075 | 5195002060 | 2.45 | 2.96 | |
Poelie | ||||
076 | 5195018000 | 6.58 | 7.96 | |
Startkoord | ||||
077 | 5265007110 | 1.72 | 2.08 | |
Niet meer leverbaar, geen vervanging | ||||
079 | 0140059330 | |||
Pakking, cilinder- | ||||
080 | S110993460 | 2.05 | 2.48 | |
Zuigerveer | ||||
081 | 257334-4 | 3.22 | 3.90 | |
Zuiger | ||||
082 | 318858-6 | 11.16 | 13.50 | |
Zuigerpen | ||||
083 | S115323041 | 2.45 | 2.96 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
084 | S198343210 | |||
Naaldrollager | ||||
085 | S042709008 | 5.87 | 7.10 | |
Krukas | ||||
086 | 5262004000 | 84.94 | 102.78 | |
Vliegwiel | ||||
087 | S150103600 | 19.88 | 24.05 | |
Moer | ||||
088 | S020109107 | 1.02 | 1.23 | |
Ring | ||||
089 | 5928500300 | 1.01 | 1.22 | |
Koppelingschoen | ||||
090 | 5928500000 | 10.81 | 13.08 | |
Veer | ||||
091 | 5928500600 | 2.08 | 2.52 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
092 | 0200089911 | |||
koppelingsbout | ||||
093 | 5928500400 | 3.65 | 4.42 | |
Koppelingstrommel | ||||
094 | 6252022000 | 23.74 | 28.73 | |
Koppelingshuis | ||||
095 | 450395-5 | 57.34 | 69.38 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
096 | 0119059630 | |||
Buiten Borgring Rbc260-310-Rbk | ||||
097 | 0031512000 | 0.83 | 1.00 | |
Dempingsrubber | ||||
098 | 424123-4 | 1.43 | 1.73 | |
Houder-, pijp | ||||
099 | 318249-1 | 2.93 | 3.55 | |
Dempingsrubber | ||||
100 | 424082-2 | 1.51 | 1.83 | |
Bout 5X12 A | ||||
101 | 0119059900 | 1.06 | 1.28 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
102 | 0119059630 | |||
Houder-, pijp | ||||
103 | 318250-6 | 2.93 | 3.55 | |
Dempingsrubber | ||||
104 | 424083-0 | 1.51 | 1.83 | |
Statief | ||||
105 | 345882-6 | 2.80 | 3.39 | |
Schroef Pt4x12mm | ||||
106 | 266020-6 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
107 | 0851209981 | |||
Slangklem | ||||
108 | 345920-4 | 0.83 | 1.00 | |
NULL | ||||
109 | 163447-0 | 3.20 | 3.87 | |
Dempingsrubber | ||||
110 | 424080-6 | 0.83 | 1.00 | |
Benzinetank | ||||
111 | 450400-8 | 14.90 | 18.03 | |
Dempingsrubber | ||||
112 | 424081-4 | 0.83 | 1.00 | |
Tankdop Dbc260L/U/Ms26C/U A | ||||
113 | 5266008001 | 11.19 | 13.54 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
114 | 5266010000 | |||
Benzine/oliedop cpl | ||||
115 | 168668-9 | 10.84 | 13.12 | |
Krakashuis | ||||
116 | 5261003000 | 85.25 | 103.15 | |
Bout M5x30mm | ||||
117 | 922253-0 | 1.06 | 1.28 | |
Keerring, olie- | ||||
118 | S050209070 | 2.45 | 2.96 | |
NULL | ||||
119 | 211109-5 | 4.58 | 5.54 | |
Krukashuispakking | ||||
120 | S110993450 | 1.24 | 1.50 | |
Keerring 12mm | ||||
121 | 213682-1 | 2.45 | 2.96 | |
Carburateur Dbc260 | ||||
122 | 5266009000 | 52.21 | 63.17 | |
Zwenkelement | ||||
123 | 5246001210 | 3.22 | 3.90 | |
Revet tbv. afstelnaald | ||||
124 | 5426005030 | 2.44 | 2.95 | |
Schroef | ||||
125 | 5266009020 | 1.01 | 1.22 | |
Kabelsteun | ||||
126 | 5266009030 | 5.22 | 6.32 | |
Seegering E-3 A | ||||
127 | 257964-1 | 2.08 | 2.52 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
128 | 5926002040 | |||
Pomp diafragma | ||||
129 | WJ00009599 | 4.08 | 4.94 | |
Pomphuis | ||||
130 | 5266002010 | 26.11 | 31.59 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
131 | 352010-6 | |||
Membraampakking | ||||
132 | 442154-1 | 2.44 | 2.95 | |
Membraam | ||||
133 | 168620-7 | 14.23 | 17.22 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
134 | 5236046060 | |||
Opvoerpomp | ||||
135 | 424314-7 | 3.65 | 4.42 | |
Pompdeksel Ebh253U A | ||||
136 | 346270-0 | 3.65 | 4.42 | |
Parker 3X24Mm Ck A | ||||
137 | 266582-4 | 0.83 | 1.00 | |
Plaat tbv luchtfilter | ||||
138 | 5263005000 | 5.22 | 6.32 | |
Pakking, carburateur | ||||
139 | 413158-0 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
140 | 5013502400 | |||
Luchtfilter | ||||
141 | 5263501300 | 2.93 | 3.55 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
142 | 0043105603 | |||
Deksel tbv luchtfilter | ||||
143 | 450403-2 | 1.72 | 2.08 | |
Schroef | ||||
144 | 266788-4 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
145 | 6197004000 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
146 | 6218020001 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
147 | 6119019001 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
148 | 783223-2 |
