Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DHK180'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

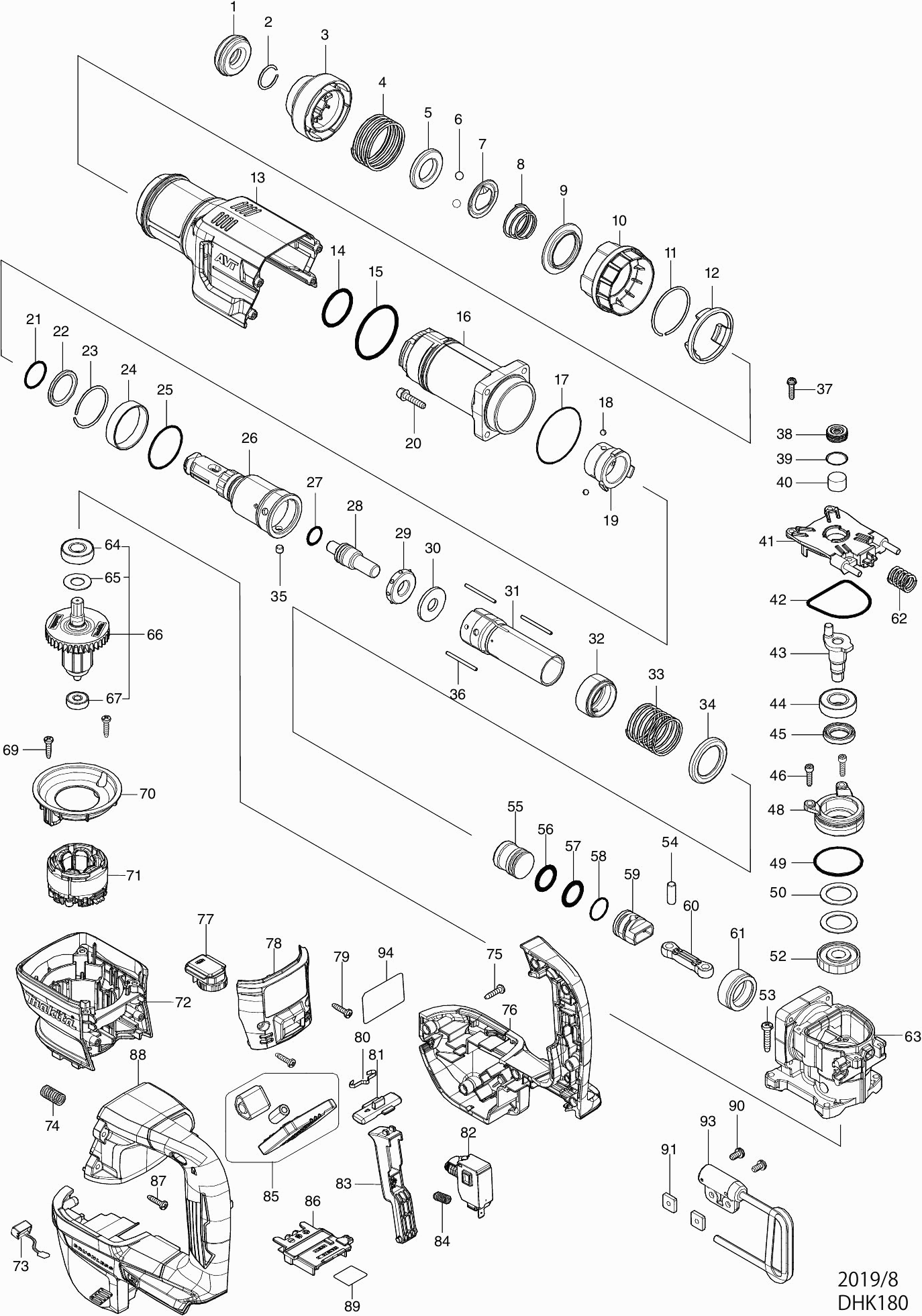

Tekeningen van de Makita DHK180
Onderdelen lijst van de Makita DHK180
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Beitelhouderkap | ||||
001 | 286283-8 | 1.72 | 2.08 | |
Borgring 19 | ||||
002 | 233966-1 | 1.43 | 1.73 | |
Beitelblokkeerkap | ||||
003 | 450275-5 | 4.08 | 4.94 | |
Drukveer 42 | ||||
004 | 234039-3 | 1.01 | 1.22 | |
Ring 21 | ||||
005 | 257288-5 | 8.46 | 10.24 | |
Stalen bal 7.0 | ||||
006 | 216022-2 | 0.83 | 1.00 | |
Geleidering | ||||
007 | 345873-7 | 2.05 | 2.48 | |
Drukveer 21-29 | ||||
008 | 233916-6 | 0.83 | 1.00 | |
Kogelgeleider | ||||
009 | 345874-5 | 5.88 | 7.11 | |
Verwisselring | ||||
010 | 450274-7 | 4.08 | 4.94 | |
Veerring 43 | ||||
011 | 231985-1 | 1.06 | 1.28 | |
Ring DHK180 | ||||
012 | 459752-4 | 2.80 | 3.39 | |
Motorhuisafdekkap DHK180 | ||||
013 | 459748-5 | 19.80 | 23.96 | |
O-ring 31 | ||||
014 | 213465-9 | 0.83 | 1.00 | |
O-ring 47 | ||||
015 | 213617-2 | 1.01 | 1.22 | |
Cilinderhuis DHK180 A | ||||
016 | 319988-6 | 26.11 | 31.59 | |
O-ring 48 | ||||
017 | 213606-7 | 1.72 | 2.08 | |
Stalen kogel 4.8 | ||||
018 | 216002-8 | 0.83 | 1.00 | |
Ring 25 | ||||
019 | 331796-5 | 9.52 | 11.52 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
020 | 922243-3 | |||
O-ring 22,4 | ||||
021 | 213008-7 | 1.01 | 1.22 | |
Urethaan ring 26 | ||||
022 | 262142-0 | 1.72 | 2.08 | |
Borgring 37 | ||||
023 | 233956-4 | 0.83 | 1.00 | |
Ring 39 Hk1820 A | ||||
024 | 257296-6 | 14.23 | 17.22 | |
O-ring 35 | ||||
025 | 213142-3 | 0.83 | 1.00 | |
Beitelhouder | ||||
026 | 324837-4 | 150.83 | 182.50 | |
O-ring 12 | ||||
027 | 213128-7 | 0.83 | 1.00 | |
Slagbout | ||||
028 | 324844-7 | 5.88 | 7.11 | |
Rubber ring 13mm | ||||
029 | 424065-2 | 7.44 | 9.00 | |
Sluitring 12 | ||||
030 | 267363-9 | 6.90 | 8.35 | |
Cilinder DHK180 | ||||
031 | 326814-2 | 74.76 | 90.46 | |
Ring 29mm DHK180 | ||||
032 | 326813-4 | 14.23 | 17.22 | |
Drukveer 32 | ||||
033 | 234041-6 | 1.24 | 1.50 | |
Schotelring 29 | ||||
034 | 345872-9 | 2.56 | 3.10 | |
Pen 6 | ||||
035 | 268226-2 | 0.83 | 1.00 | |
Stang 3 | ||||
036 | 256862-6 | 1.21 | 1.46 | |
Schroef 4x18 | ||||
037 | 911133-5 | 0.83 | 1.00 | |
Filterkap | ||||
038 | 419988-7 | 0.83 | 1.00 | |
O-ring 16 | ||||
039 | 213218-6 | 0.83 | 1.00 | |
Filter | ||||
040 | 443129-3 | 0.83 | 1.00 | |
Cilinderkap DHK180 | ||||
041 | 459746-9 | 8.46 | 10.24 | |
Pakkingring | ||||
042 | 424067-8 | 0.83 | 1.00 | |
Krukas | ||||
043 | 324845-5 | 11.32 | 13.70 | |
Kogellager 6002llu | ||||
044 | 211232-6 | 7.44 | 9.00 | |
Keerring 15 | ||||
045 | 213219-4 | 3.22 | 3.90 | |
Inbusbout 4x16 | ||||
046 | 266437-3 | 0.83 | 1.00 | |
Lagerhuis | ||||
048 | 318202-7 | 3.55 | 4.30 | |
O-ring 39 | ||||
049 | 213513-4 | 0.83 | 1.00 | |
Sluitring 22 | ||||
050 | 267126-3 | 1.01 | 1.22 | |
Tandwiel | ||||
052 | 226675-9 | 13.19 | 15.96 | |
Tapschroef 5x25 | ||||
053 | 266041-8 | 0.83 | 1.00 | |
Pen 7 | ||||
054 | 256087-2 | 0.83 | 1.00 | |
Slaghamer | ||||
055 | 324847-1 | 7.80 | 9.44 | |
O-ring 20 | ||||
056 | 213283-5 | 1.72 | 2.08 | |
O-ring 20 | ||||
057 | 213283-5 | 1.72 | 2.08 | |
O-ring 18 | ||||
058 | 213262-3 | 1.01 | 1.22 | |
Zuiger | ||||
059 | 450298-3 | 4.26 | 5.15 | |
Drijfstang | ||||
060 | 450278-9 | 2.16 | 2.61 | |
Bus 29 | ||||
061 | 331797-3 | 4.09 | 4.95 | |
Drukveer 12mm DHK180 | ||||
062 | 232560-6 | 0.83 | 1.00 | |
Krukashuis | ||||
063 | 158523-3 | 57.34 | 69.38 | |
O-ring 28 | ||||
063C10 | 213415-4 | 0.83 | 1.00 | |
Kogellager 6001dw | ||||
064 | 211131-2 | 9.52 | 11.52 | |
Sluitring 12 | ||||
065 | 253748-5 | 0.83 | 1.00 | |
Anker 18v DHK180 | ||||
066 | 519589-2 | 43.02 | 52.05 | |
Kogellager 626zz | ||||
067 | 210143-2 | 2.80 | 3.39 | |
Tapschroef 4x18 | ||||
069 | 265A48-7 | 0.90 | 1.09 | |
Tussenplaat DHK180 | ||||
070 | 459749-3 | 3.22 | 3.90 | |
Veld 18v DHK180 | ||||
071 | 629451-4 | 61.09 | 73.92 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
071-1 | 629B71-6 | |||
Motorhuis DHK180 | ||||
072 | 459747-7 | 17.92 | 21.68 | |
Ledcircuit DHR680 | ||||
073 | 620936-3 | 8.46 | 10.24 | |
Drukveer 8 | ||||
074 | 232411-3 | 0.83 | 1.00 | |
Tapschroef 4x18 | ||||
075 | 265A48-7 | 0.90 | 1.09 | |
Behuizing DHK180 | ||||
076 | 183N36-9 | 37.16 | 44.96 | |
Rubber pen 6 | ||||
076C10 | 263005-3 | 0.83 | 1.00 | |
Circuit DHR400 | ||||
077 | 620796-3 | 16.07 | 19.44 | |
Motorhuisafdekkap DHK180 | ||||
078 | 140M96-8 | 5.88 | 7.11 | |
Tapschroef 4x18 | ||||
079 | 265A48-7 | 0.90 | 1.09 | |
Bladveer | ||||
080 | 232152-1 | 1.43 | 1.73 | |
Ontgrendelknop DHK180 | ||||
081 | 459751-6 | 2.80 | 3.39 | |
Schakelaar C3JW-6B-PA | ||||
082 | 651399-2 | 19.80 | 23.96 | |
Schakelknop DHK180 | ||||
083 | 459750-8 | 2.44 | 2.95 | |
Drukveer 5mm DHK180 | ||||
084 | 232561-4 | 0.83 | 1.00 | |
Controller DHK180 | ||||
085 | 620C18-9 | 90.50 | 109.50 | |
Aansluitunit | ||||
086 | 643874-2 | 3.65 | 4.42 | |
Tapschroef 4x18 | ||||
087 | 265A48-7 | 0.90 | 1.09 | |
Behuizing DHK180 | ||||
088 | 183N36-9 | 37.16 | 44.96 | |
Rubber pen 6 | ||||
088C10 | 263005-3 | 0.83 | 1.00 | |
Serienr label DHK180 | ||||
089 | 856L09-0 | 2.80 | 3.39 | |
Schroef 5x12 | ||||
090 | 911211-1 | 0.83 | 1.00 | |
Vierkante moer M5 | ||||
091 | 264002-2 | 0.83 | 1.00 | |
Draaghaak | ||||
093 | 127344-4 | 7.53 | 9.11 | |
Naamplaat DHK180 | ||||
094 | 856L02-4 | 3.22 | 3.90 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
095 | 620L06-0 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
096 | 638A31-1 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
097 | 652119-7 |
