Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita HTR4901'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

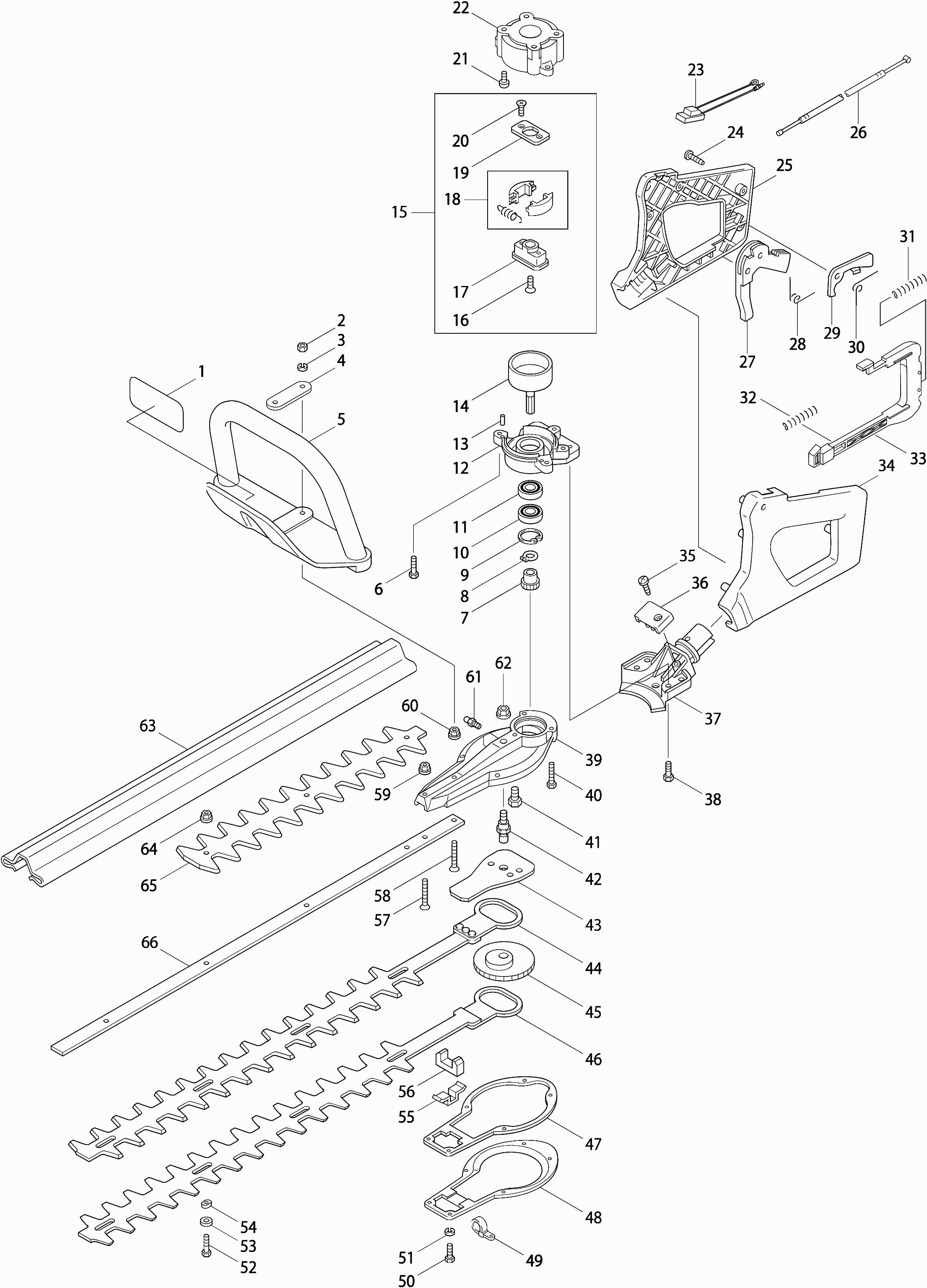

Tekeningen van de Makita HTR4901
Onderdelen lijst van de Makita HTR4901
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Waarschuwingslabel Eh760 | ||||
001 | 0736359980 | 9.52 | 11.52 | |
Moer Nylon M5 | ||||
002 | 030051600N | 1.21 | 1.46 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
003 | 032050000N | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
004 | 303331100N | |||
Handgreep | ||||
005 | 30333011PK | 12.58 | 15.22 | |
Schroef, Torx M5X20 A | ||||
006 | XNR0000098 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
007 | 303355300N | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
008 | 045001202N | |||
Borgring R-28 | ||||
009 | 045002800N | 1.24 | 1.50 | |
Kogellager 6001ll | ||||
010 | 035600103N | 12.58 | 15.22 | |
Kogellager 6001ll | ||||
011 | 035600103N | 12.58 | 15.22 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
012 | 370355100N | |||
PIN | ||||
013 | 048041200N | 1.01 | 1.22 | |
Koppelingstrommel Eh490V A | ||||
014 | 303555200N | 43.72 | 52.90 | |
Koppelingset Eh490V A | ||||
015 | 370540000N | 71.88 | 86.97 | |
Schroef 6x18 | ||||
016 | 005061800N | 0.83 | 1.00 | |
Koppelinggeleider | ||||
017 | 370540100N | 20.91 | 25.30 | |
Koppelingsschoenset | ||||
018 | 305077000N | 16.84 | 20.38 | |
koppelingsplaat | ||||
019 | 305040411N | 4.58 | 5.54 | |
Schroef 4x12 | ||||
020 | 005041200N | 0.83 | 1.00 | |
Schroef 5x12 | ||||
021 | 002051200N | 0.83 | 1.00 | |
Basisplaat Eh490V * | ||||
022 | 303350100N | 44.23 | 53.52 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
023 | 099832620N | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
024 | 3033413000 | |||
Achterste handvat (b) | ||||
025 | 37094021PK | 21.87 | 26.46 | |
Gaskabel | ||||
026 | 099861000N | 6.90 | 8.35 | |
Gashendel | ||||
027 | 30334033PB | 3.22 | 3.90 | |
Veer, gashendel- | ||||
028 | 303340510N | 3.22 | 3.90 | |
Blokkeerhandel | ||||
029 | 37094060PB | 4.58 | 5.54 | |
Blokkeerhandel Veer Htr4900 * | ||||
030 | 3033407000 | 1.01 | 1.22 | |
Bladveer | ||||
031 | 370941300N | 4.08 | 4.94 | |
Bladveer | ||||
032 | 370941300N | 4.08 | 4.94 | |
Hefboom | ||||
033 | 37094081PB | 5.88 | 7.11 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
034 | 37094010PK | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
035 | 3033413000 | |||
Gashouderkabel | ||||
036 | 37094120PK | 1.72 | 2.08 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
037 | 37114100PK | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
038 | 0650618000 | |||
Huis | ||||
039 | 303510100N | 36.68 | 44.38 | |
Torx schroef 5x25 | ||||
040 | 065052500N | 0.83 | 1.00 | |
Met.schroef Ck M5x16mm | ||||
041 | 266605-8 | 1.01 | 1.22 | |
Kruksas Eh490V A | ||||
042 | 303510700N | 15.94 | 19.29 | |
Kruksas Plaat Eh490V A | ||||
043 | 303511100N | 3.65 | 4.42 | |
Schaarmes | ||||
044 | 303522000N | 65.59 | 79.36 | |
Tandwiel | ||||
045 | 303510800N | 43.02 | 52.05 | |
Schaarmes | ||||
046 | 303522000N | 65.59 | 79.36 | |
Pakking | ||||
047 | 303513000N | 11.68 | 14.13 | |
Deksel Eh490V A | ||||
048 | 303510200N | 12.58 | 15.22 | |
Klem | ||||
049 | 099861500N | 1.43 | 1.73 | |
Torx schroef 4x12 | ||||
050 | 065041200N | 2.86 | 3.46 | |
Veerring 4 | ||||
051 | 032040000N | 0.83 | 1.00 | |
Schroef, Torx M5X20 A | ||||
052 | XNR0000098 | 0.83 | 1.00 | |
Sluitring Tbv Mes Eh490V A | ||||
053 | 306020400N | 1.43 | 1.73 | |
Geleideblok Eh490V A | ||||
054 | 303520900N | 2.80 | 3.39 | |
Plaat | ||||
055 | 303511200N | 5.22 | 6.32 | |
Pakking | ||||
056 | 303510400N | 3.37 | 4.08 | |
Bout M5x35 | ||||
057 | 068053500N | 1.27 | 1.54 | |
Bout M5x35 | ||||
058 | 068053500N | 1.27 | 1.54 | |
Flensmoer M5 | ||||
059 | 030051400N | 0.83 | 1.00 | |
Flensmoer M5 | ||||
060 | 030051400N | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
061 | 029060400N | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
062 | 030081400N | |||
Transportbescherming | ||||
063 | 028200039A | 5.93 | 7.18 | |
Borgmoer M5 | ||||
064 | 030051100N | 1.02 | 1.23 | |
Veiligheidsblad | ||||
065 | 303329000N | 18.59 | 22.49 | |
Niet meer leverbaar, geen vervanging | ||||
066 | 303520100N | |||
Schroef 5X14 * | ||||
067 | 0140059550 | 0.83 | 1.00 | |
Uitlaat kap | ||||
068 | 5193500201 | 8.46 | 10.24 | |
Bout 5X45 P | ||||
069 | 0119059600 | 1.72 | 2.08 | |
Uitlaat | ||||
070 | 5193020000 | 16.84 | 20.38 | |
Uitlaat Plaat Eh490v P | ||||
071 | 5193500302 | 2.16 | 2.61 | |
Ontsteking | ||||
072 | 5197003021 | 89.29 | 108.04 | |
Inbusbout M4x20 Ck | ||||
073 | 922138-0 | 0.83 | 1.00 | |
Aansluitkabel Ebh253U P | ||||
074 | 638665-4 | 1.43 | 1.73 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
075 | 5191500301 | |||
Zuigerveer | ||||
076 | 257320-5 | 3.22 | 3.90 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
077 | 5192501701 | |||
Zuigerpen | ||||
078 | 268277-5 | 4.09 | 4.95 | |
Borgring tbv zuigerpen | ||||
079 | 233976-8 | 0.83 | 1.00 | |
Krukas | ||||
080 | 5192003004 | 181.13 | 219.17 | |
Borgring tbv zuigerpen | ||||
081 | 233976-8 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
082 | 0140059400 | |||
Spruitstuk | ||||
083 | 5213001000 | 5.88 | 7.11 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
084 | 5233503902 | |||
Bougie Htr4900 | ||||
085 | 0650149640 | 18.58 | 22.48 | |
Cilinder | ||||
086 | 318785-7 | 27.35 | 33.09 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
087 | 0119059630 | |||
Afstandhouder | ||||
088 | 5503503001 | 1.72 | 2.08 | |
Doorvoer Eh561 15X7X2Mm * | ||||
089 | 5257500300 | 1.51 | 1.83 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
090 | 0654009931 | |||
Bougiedop Ptr2500 A | ||||
091 | 0655009870 | 4.09 | 4.95 | |
Afdekdop | ||||
092 | 5197500002 | 3.65 | 4.42 | |
Met.schroef Ph M5x14mm Ck | ||||
093 | 266809-2 | 0.83 | 1.00 | |
Cilinderafdekkap | ||||
094 | 5195500701 | 10.81 | 13.08 | |
Label, merk- | ||||
095 | 6019519500 | 2.80 | 3.39 | |
Startinrichting compleet | ||||
096 | 5195003003 | 14.90 | 18.03 | |
Startpulley | ||||
097 | 168483-1 | 2.16 | 2.61 | |
Schroefset | ||||
098 | 5195002060 | 2.45 | 2.96 | |
Swing arm | ||||
099 | 325923-4 | 1.43 | 1.73 | |
Binnenbus | ||||
100 | 451938-6 | 1.72 | 2.08 | |
Koordhaspel Eh490V A | ||||
101 | 452972-9 | 2.44 | 2.95 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
102 | 5255016020 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
103 | 5195002050 | |||
Demper | ||||
104 | 5255001040 | 3.65 | 4.42 | |
Startergreep | ||||
105 | 424319-7 | 2.80 | 3.39 | |
Modellabel | ||||
106 | 6019519300 | 2.80 | 3.39 | |
Schroef Assy Htr5600 * | ||||
107 | 0140049760 | 0.83 | 1.00 | |
Schroef M5X20 Zwt P | ||||
108 | 0150059780 | 0.83 | 1.00 | |
Waaierhuis | ||||
109 | 5195500800 | 10.81 | 13.08 | |
Borgmoer Eh490V | ||||
110 | 0173089990 | 0.83 | 1.00 | |
Ring G3501-5501R | ||||
111 | 0031008000 | 0.83 | 1.00 | |
Vliegwiel | ||||
112 | 5197003014 | 63.29 | 76.58 | |
Krukashuis | ||||
113 | 5191006000 | 110.90 | 134.19 | |
Keerring | ||||
114 | 213638-4 | 2.16 | 2.61 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
115 | 266700-4 | |||
Kogellager 6000 | ||||
116 | 211064-1 | 5.88 | 7.11 | |
Kogellager 6000 | ||||
117 | 211064-1 | 5.88 | 7.11 | |
Krukashuispakking Eh490V A | ||||
118 | 442174-5 | 0.83 | 1.00 | |
Keerring | ||||
119 | 213638-4 | 2.16 | 2.61 | |
Demper | ||||
120 | 424104-8 | 1.72 | 2.08 | |
Montageplaat benz.tank | ||||
121 | 5196500201 | 5.22 | 6.32 | |
Schroef Assy Eh490V A | ||||
122 | 0043605100 | 0.83 | 1.00 | |
Aanzuigbuis Eh490V | ||||
123 | 0851149950 | 9.96 | 12.05 | |
Slangklem | ||||
124 | 345920-4 | 0.83 | 1.00 | |
NULL | ||||
125 | 163447-0 | 3.20 | 3.87 | |
Benzinetank cpl. | ||||
126 | 5196011000 | 11.16 | 13.50 | |
Benzine/oliedop cpl | ||||
127 | 168668-9 | 10.84 | 13.12 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
128 | 5256067000 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
129 | 5256058000 | |||
Schroef Pt 5X16Mm A | ||||
130 | 266714-3 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
131 | 5103502801 | |||
Kabelsteun nieuw | ||||
132 | 5256501900 | 5.22 | 6.32 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
133 | 5103502801 | |||
Carburateur | ||||
134 | 5196038000 | 68.71 | 83.14 | |
Seegering E-3 A | ||||
135 | 257964-1 | 2.08 | 2.52 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
136 | 5236018040 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
137 | 5206008030 | |||
O-ring 2 | ||||
138 | 213538-8 | 2.08 | 2.52 | |
Sproeier | ||||
139 | 5256024020 | 6.58 | 7.96 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
140 | 5246001030 | |||
Pomp diafragma | ||||
141 | WJ00009599 | 4.08 | 4.94 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
142 | 5236046130 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
143 | 352010-6 | |||
Membraampakking | ||||
144 | 442154-1 | 2.44 | 2.95 | |
Membraam | ||||
145 | 168620-7 | 14.23 | 17.22 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
146 | 5236046060 | |||
Opvoerpomp | ||||
147 | 424314-7 | 3.65 | 4.42 | |
Pompdeksel Ebh253U A | ||||
148 | 346270-0 | 3.65 | 4.42 | |
Parker 3X24Mm Ck A | ||||
149 | 266582-4 | 0.83 | 1.00 | |
O Ring Rbc201 A | ||||
150 | 213632-6 | 0.83 | 1.00 | |
Luchtfilterhuis nieuw | ||||
151 | 5253003020 | 8.84 | 10.70 | |
Luchtfilter | ||||
152 | 5203004010 | 3.22 | 3.90 | |
Luchtfilter kap | ||||
153 | 5253055010 | 11.16 | 13.50 | |
Schroef 5X60 * | ||||
154 | 911681-4 | 0.83 | 1.00 |
