Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0601121703 ( DRM23/13 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

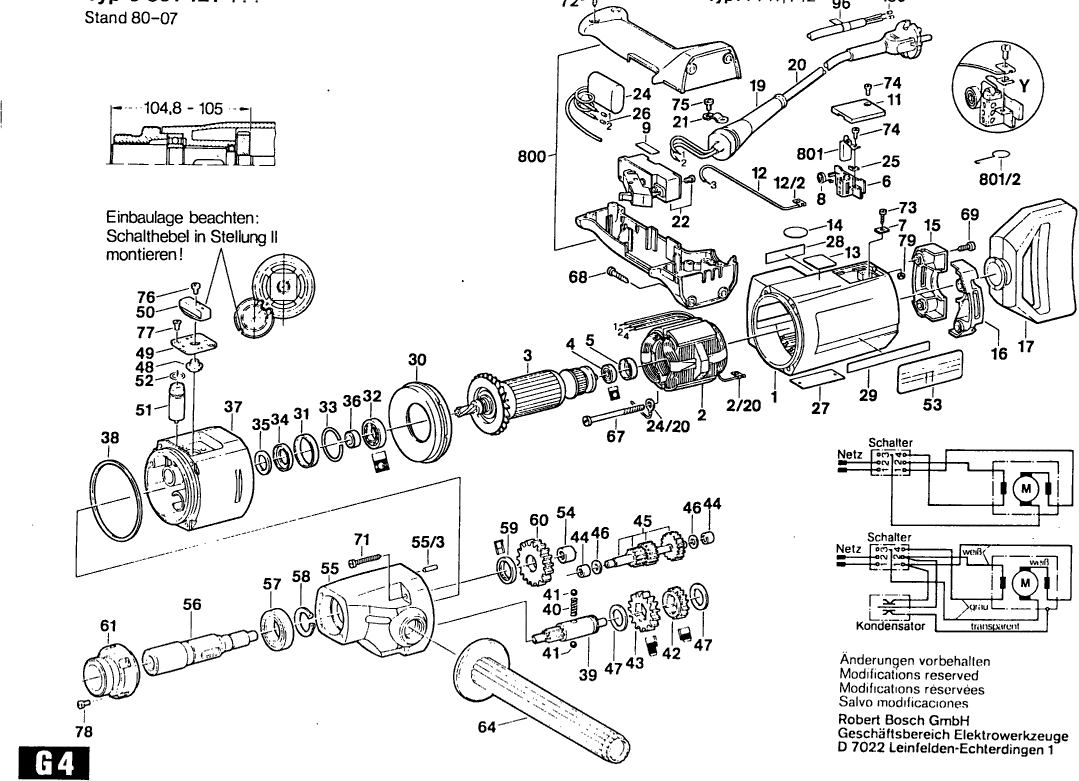

Tekeningen van de Bosch 0601121703 ( DRM23/13 )
Onderdelen lijst van de Bosch 0601121703 ( DRM23/13 )
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Niet meer leverbaar, geen vervanging | ||||
1 | 3605108113 | |||
Poolschoen 220V | ||||
2 | 1604220190 | 73.72 | 89.20 | |
Kabelschoen | ||||
2/20 | 1901350003 | 0.83 | 1.00 | |
Anker 220V | ||||
3 | 1604010187 | 233.78 | 282.87 | |
Groefkogellager | ||||
4 | 2600905032 | 4.10 | 4.96 | |
Tussenring | ||||
5 | 1600502011 | 1.94 | 2.35 | |
Borstelhouder | ||||
6 | 1604336017 | 5.83 | 7.05 | |
Zekeringplaat | ||||
7 | 1601030022 | 1.18 | 1.43 | |
Spiraalveer | ||||
8 | 1604652006 | 1.18 | 1.43 | |
Niet meer leverbaar, geen vervanging | ||||
9 | 1602381001 | |||
Deksel | ||||
11 | 3605500063 | 3.31 | 4.01 | |
Verbindingsleiding | ||||
12 | 1604445006 | 4.70 | 5.69 | |
Kabelschoen | ||||
12/2 | 1901350003 | 0.83 | 1.00 | |
Niet meer leverbaar, geen vervanging | ||||
14 | 2601110041 | |||
Deksel | ||||
16 | 3605500059 | 11.88 | 14.37 | |
Deksel | ||||
16 | 3605500058 | 10.73 | 12.98 | |
Handgreep DONKERBLAUW | ||||
17 | 3605133010 | 40.61 | 49.14 | |
Doorvoerbuisje | ||||
19 | 3600703011 | 2.24 | 2.71 | |
Klembevestiging | ||||
21 | 1601302014 | 1.18 | 1.43 | |
Schakelaar | ||||
22 | 1607200075 | 67.25 | 81.37 | |
Niet meer leverbaar, geen vervanging | ||||
24 | 1607328024 | |||
Kabelschoen | ||||
24/20 | 1601353003 | 1.18 | 1.43 | |
Adereindhuls | ||||
26 | 3604477009 | 1.18 | 1.43 | |
Typeplaat | ||||
27 | 160111A3H3 | 1.94 | 2.35 | |
Firmaplaat | ||||
28 | 1601110130 | 0.83 | 1.00 | |
Firmaplaat | ||||
29 | 1601110005 | 1.18 | 1.43 | |
Luchtgeleidingsring | ||||
30 | 1600502019 | 2.71 | 3.28 | |
Tussenring | ||||
31 | 1600206018 | 1.70 | 2.06 | |
Groefkogellager 15x32x9 | ||||
32 | 1600905004 | 8.45 | 10.22 | |
Snapring | ||||
33 | 2916600018 | 1.18 | 1.43 | |
Afdekschijf | ||||
34 | 1600500023 | 0.83 | 1.00 | |
Viltschijf | ||||
35 | 1600108003 | 0.83 | 1.00 | |
Tussenring | ||||
36 | 1600202034 | 0.83 | 1.00 | |
Tussenlager | ||||
37 | 3605820035 | 0.83 | 1.00 | |
Afdichtplaat | ||||
38 | 1601015013 | 1.18 | 1.43 | |
Tandas | ||||
39 | 1606309066 | 81.47 | 98.58 | |
Drukveer | ||||
40 | 1604611022 | 1.18 | 1.43 | |
Kogel | ||||
41 | 1903230009 | 0.83 | 1.00 | |
Recht Tandwiel | ||||
42 | 1606317074 | 26.84 | 32.48 | |
Recht Tandwiel | ||||
43 | 1606317082 | 33.45 | 40.47 | |
Naaldhuls | ||||
44 | 1600910013 | 4.70 | 5.69 | |
Aandrijfas Van Tandwiel | ||||
45 | 1606309065 | 81.47 | 98.58 | |
Compensatieschijf | ||||
46 | 1600100631 | 1.18 | 1.43 | |
Compensatieschijf | ||||
47 | 1600101647 | 1.70 | 2.06 | |
Schakelas | ||||
48 | 1606325025 | 2.24 | 2.71 | |
Arreteerplaat | ||||
49 | 1601038025 | 1.18 | 1.43 | |
Schakelhefboom | ||||
50 | 1602026044 | 5.83 | 7.05 | |
Schakelas | ||||
51 | 1606325027 | 6.54 | 7.91 | |
O-ring | ||||
52 | 1900210105 | 1.18 | 1.43 | |
Zelfklevende Plaat | ||||
53 | 1601110127 | 1.70 | 2.06 | |
Naaldhuls | ||||
54 | 2600910001 | 3.31 | 4.01 | |
Taatslager | ||||
55 | 1605806382 | 130.32 | 157.69 | |
Cilindrische Pen | ||||
55/3 | 2917500121 | 0.83 | 1.00 | |
BOORSPIL | ||||
56 | 1606135017 | 55.25 | 66.85 | |
Groefkogellager | ||||
57 | 1900905126 | 29.75 | 36.00 | |
Borgring | ||||
58 | 2916650014 | 1.18 | 1.43 | |
Afdichtring | ||||
59 | 3600290035 | 10.73 | 12.98 | |
Recht Tandwiel | ||||
60 | 3606316108 | 29.75 | 36.00 | |
Bevestigingsflens | ||||
61 | 1605703075 | 44.82 | 54.23 | |
Handgreep | ||||
64 | 1600763010 | 36.85 | 44.59 | |
Plaatschroef 4,80x75 MM | ||||
67 | 3603435508 | 0.83 | 1.00 | |
Plaatschroef | ||||
68 | 3603435027 | 0.83 | 1.00 | |
Torx-lenskopschroef | ||||
69 | 2914201529 | 0.83 | 1.00 | |
Plaatschroef B4,8x115 MM | ||||
71 | 1603435015 | 1.70 | 2.06 | |
Torx-lenskopschroef | ||||
72 | 2914201508 | 0.83 | 1.00 | |
Plaatschroef | ||||
73 | 2910211011 | 0.83 | 1.00 | |
Cilinderkopschroef | ||||
74 | 2910021118 | 0.83 | 1.00 | |
Cilinderkopschroef | ||||
75 | 2910021116 | 1.70 | 2.06 | |
Plaatschroef | ||||
76 | 2910211019 | 0.83 | 1.00 | |
Verzonken Schroef | ||||
77 | 2910501120 | 0.83 | 1.00 | |
Cilinderkopschroef | ||||
78 | 2910021154 | 0.83 | 1.00 | |
Zeskant Moer | ||||
79 | 2915011005 | 0.83 | 1.00 | |
Handgreep | ||||
800 | 3605132031 | 26.84 | 32.48 | |
Koolborstelset | ||||
801 | 3607014012 | 20.42 | 24.71 | |
Uittrekhaak | ||||
801/2 | 1604682006 | 1.18 | 1.43 |
