Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0601370703 ( GEX150ACE )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

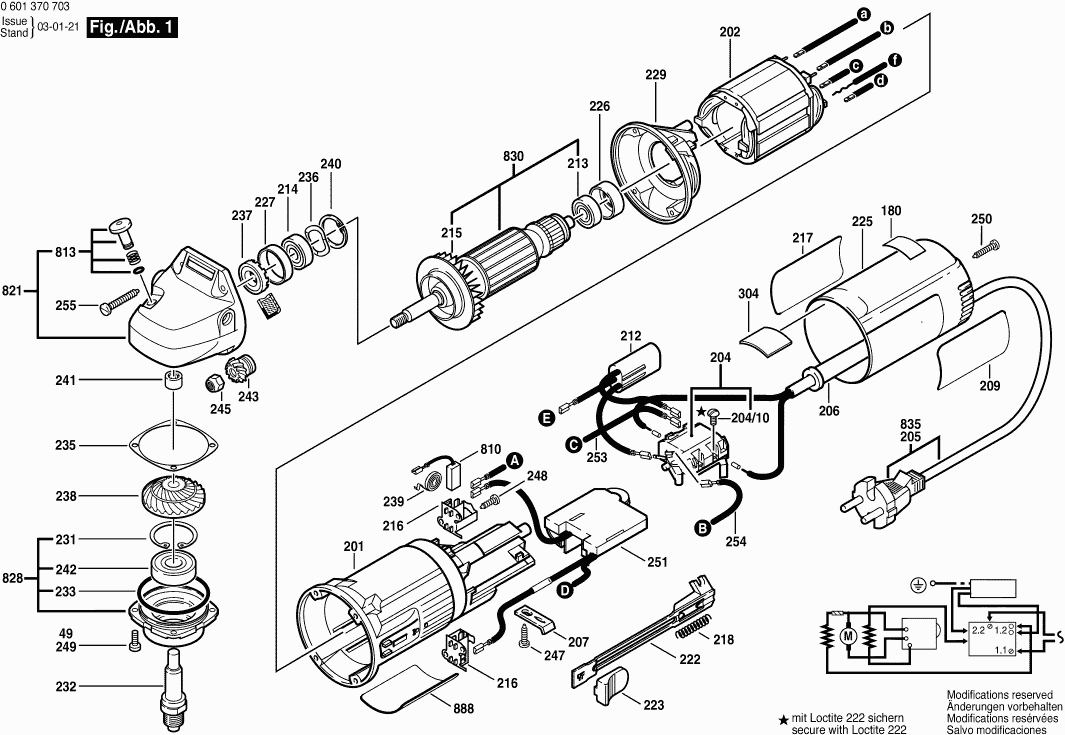

Tekeningen van de Bosch 0601370703 ( GEX150ACE )
Onderdelen lijst van de Bosch 0601370703 ( GEX150ACE )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Ventilatorhuis | ||||
| 2 | 3605500076 | 29.75 | 36.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 4 | 3608601004 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 5 | 3606110006 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 8 | 3605132047 | |||
| Tolerantiering | ||||
| 9 | 3600290033 | 1.94 | 2.35 | |
| Groefkogellager | ||||
| 10 | 2600905032 | 4.10 | 4.96 | |
| Groefkogellager | ||||
| 11 | 1600905031 | 5.33 | 6.45 | |
| Snapring | ||||
| 12 | 2916600007 | 2.24 | 2.71 | |
| Borgring | ||||
| 13 | 2916660011 | 1.18 | 1.43 | |
| Stoppen 8,0x9 MM | ||||
| 14 | 3603100019 | 1.18 | 1.43 | |
| Inbusbout | ||||
| 16 | 3603414017 | 1.70 | 2.06 | |
| Plaatschroef | ||||
| 17 | 2910211011 | 0.83 | 1.00 | |
| Cilinderkopschroef | ||||
| 18 | 3603490015 | 3.31 | 4.01 | |
| Haakse Schroevendraaier | ||||
| 19 | 1907950007 | 4.10 | 4.96 | |
| Snaar | ||||
| 25 | 3600290034 | 4.10 | 4.96 | |
| Inbusbout | ||||
| 49 | 2910141136 | 2.24 | 2.71 | |
| Niet meer leverbaar, geen vervanging | ||||
| 201 | 0601370703 | |||
| Poolschoen 230-240V | ||||
| 202 | 1604220224 | 26.84 | 32.48 | |
| Schakelaar | ||||
| 204 | 1607200086 | 8.45 | 10.22 | |
| Cilinderkopschroef | ||||
| 204/10 | 2910110048 | 0.83 | 1.00 | |
| Doorvoerbuisje | ||||
| 206 | 2600703013 | 1.94 | 2.35 | |
| Klembevestiging | ||||
| 207 | 1601302017 | 0.83 | 1.00 | |
| Firmaplaat | ||||
| 209 | 1601118309 | 2.71 | 3.28 | |
| Ontstoringsfilter | ||||
| 212 | 2607329124 | 7.58 | 9.17 | |
| Groefkogellager | ||||
| 213 | 2600905032 | 4.10 | 4.96 | |
| Groefkogellager | ||||
| 214 | 1600905011 | 4.70 | 5.69 | |
| Ventilator | ||||
| 215 | 1606610121 | 1.18 | 1.43 | |
| Borstelhouder | ||||
| 216 | 1600A003G4 | 2.71 | 3.28 | |
| Firmaplaat | ||||
| 217 | 1601118310 | 2.71 | 3.28 | |
| Drukveer | ||||
| 218 | 1604611026 | 0.83 | 1.00 | |
| Stelschuif | ||||
| 222 | 1602319002 | 1.94 | 2.35 | |
| Schakelgreep | ||||
| 223 | 1602026057 | 1.18 | 1.43 | |
| Carterdeksel | ||||
| 225 | 1600508011 | 6.54 | 7.91 | |
| Rubberen Bus | ||||
| 226 | 1600502020 | 1.94 | 2.35 | |
| Rubbersluitring | ||||
| 227 | 1600206025 | 1.70 | 2.06 | |
| Luchtgeleidingsring | ||||
| 229 | 1601328005 | 1.94 | 2.35 | |
| Borgring | ||||
| 231 | 2916660013 | 1.70 | 2.06 | |
| SLIJPSPIL M14, SW17 | ||||
| 232 | 3603523014 | 33.45 | 40.47 | |
| O-ring | ||||
| 233 | 3600210124 | 2.24 | 2.71 | |
| Compensatieschijf | ||||
| 235 | 1600136010 | 1.94 | 2.35 | |
| Compensatieschijf | ||||
| 235 | 1600136011 | 1.70 | 2.06 | |
| Compensatieschijf | ||||
| 235 | 1600136012 | 0.83 | 1.00 | |
| Verende Sluitring | ||||
| 236 | 1600150011 | 0.83 | 1.00 | |
| Radiaale Asafdichtring | ||||
| 237 | 1600290016 | 1.94 | 2.35 | |
| Kroonwiel | ||||
| 238 | 1606333601 | 5.83 | 7.05 | |
| Spiraalveer | ||||
| 239 | 1604652013 | 1.18 | 1.43 | |
| Borgring | ||||
| 240 | 2916660009 | 1.70 | 2.06 | |
| Naaldhuls | ||||
| 241 | 1600910018 | 4.10 | 4.96 | |
| Groefkogellager | ||||
| 242 | 3600905069 | 12.41 | 15.02 | |
| Kegelwiel | ||||
| 243 | 1606333242 | 44.82 | 54.23 | |
| Zeskant Moer | ||||
| 245 | 1603300016 | 1.18 | 1.43 | |
| Plaatschroef | ||||
| 247 | 2910211018 | 0.83 | 1.00 | |
| Lenskopschroef | ||||
| 248 | 1613435034 | 0.83 | 1.00 | |
| Schroefdrvoeringsschroef | ||||
| 249 | 1603435026 | 1.70 | 2.06 | |
| Plaatschroef | ||||
| 250 | 2910211021 | 1.18 | 1.43 | |
| Toerentalregelaar 220-240V | ||||
| 251 | 1607233033 | 73.72 | 89.20 | |
| Verbindingsleiding | ||||
| 253 | 1604448005 | 2.24 | 2.71 | |
| Verbindingsleiding | ||||
| 254 | 1604448006 | 1.94 | 2.35 | |
| Torx-lenskopschroef | ||||
| 255 | 2914201508 | 0.83 | 1.00 | |
| Extra Handgreep | ||||
| 650 | 160202509T | 2.71 | 3.28 | |
| Stofzak | ||||
| 654/10 | 2605411046 | 12.41 | 15.02 | |
| Aansluitstuk | ||||
| 654/20 | 2605702009 | 2.24 | 2.71 | |
| O-ring | ||||
| 654/30 | 1610210075 | 1.18 | 1.43 | |
| Niet meer leverbaar, geen vervanging | ||||
| 706 | 3607031211 | |||
| Schuurplateau | ||||
| 751 | 2608601026 | 29.75 | 36.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 803 | 3607031209 | |||
| Koolborstelset | ||||
| 810 | 1607014116 | 8.45 | 10.22 | |
| Druktoets | ||||
| 813 | 1607000253 | 1.70 | 2.06 | |
| Transmissiehuis | ||||
| 821 | 1605806480 | 44.82 | 54.23 | |
| Reservedeelgroep | ||||
| 828 | 1607000938 | 33.45 | 40.47 | |
| Niet meer leverbaar, geen vervanging | ||||
| 830 | 1604010259 | |||
| Leid Voor Netaansluiting | ||||
| 835 | 1607000227 | 20.42 | 24.71 | |
| Typeplaat | ||||
| 888 | 160111A3H3 | 1.94 | 2.35 | |
