Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601F4G000 ( GSA18VE )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3601F4G000 ( GSA18VE )

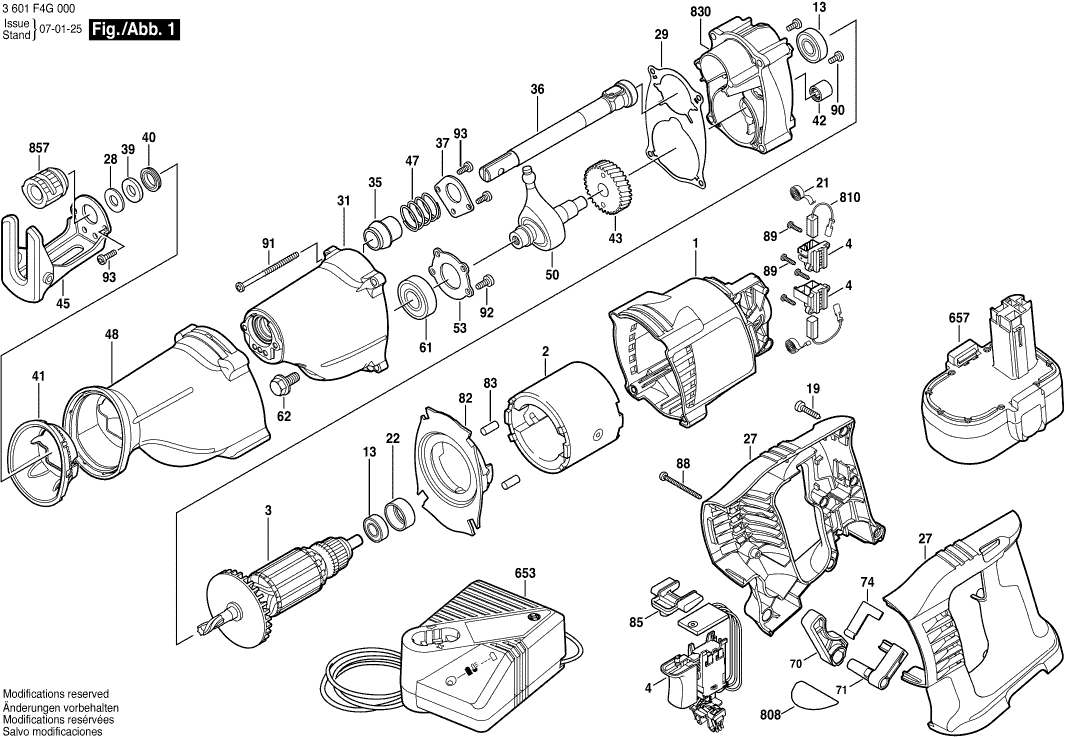

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Bosch 3601F4G000 ( GSA18VE )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Motorhuis
1 1619P14654 13.93 16.86

Poolframe
2 2610942109 18.19 22.01

Anker
3 1619P01903 49.56 59.97

Schakelaaropbouw
4 2610943193 26.84 32.48

Kogellager
13 1619P01511 5.33 6.45

Schroef
19 2610315386 1.18 1.43

Spiraalveer
21 1619P14306 2.71 3.28

Rubbersluitring
22 1619P01127 0.83 1.00

Handgreepset
27 2610934994 13.93 16.86

Veiligheidsscherm
28 2610908804 1.94 2.35

Afdichtplaat
29 2610934995 2.71 3.28

Voorkant Behuizing
31 2610935103 15.71 19.01

Sinterbus
35 2610934999 4.10 4.96

Spilgroep
36 2610944393 26.84 32.48

Veerbevestigingsplaat
37 2610935431 1.70 2.06

Viltring
39 2610030004 1.70 2.06

Asafdichting
40 2610995815 7.58 9.17

Kunststofrozet
41 2610935004 1.94 2.35

Lagerschaal
42 2610908698 5.83 7.05

Tandwiel
43 2610908802 10.73 12.98

Draagvoet
45 2610935005 6.54 7.91

Drukveer
47 2610937437 1.70 2.06

Isolatiehuls
48 2610935008 15.71 19.01

Tuimelschijf
50 2610935009 60.65 73.39

Terughoudplaat
53 2610935010 1.70 2.06

Groefkogellager
61 1900905162 13.93 16.86

Lagertap
62 2610918051 1.18 1.43

Haak
70 2610935011 2.24 2.71

Lagerstuk
71 2610935012 1.70 2.06

Bladveer
74 2610935013 0.83 1.00

Omkeerplaat
82 2610935014 5.33 6.45

Vergrendelingsschuif
85 2610935015 1.94 2.35

Schroef
88 1619P01446 0.83 1.00

Torx-lenskopschroef
89 1619P06252 1.18 1.43

Schroefdrvoeringsschroef
90 1603435068 1.18 1.43

Schroef
91 1619P01932 0.83 1.00

Schroef
92 1619P01447 0.83 1.00

Schroef
93 1619P01931 0.83 1.00

Snellader
653 2607225027 113.29 137.08

Akku 18V, 2,6Ah, NiMH, HD
657 2607335687 233.78 282.87

Typeplaat
808 1619P02644 1.94 2.35

Koolborstelset
810 2610943623 9.53 11.53

Draagplaat
830 2610944922 20.42 24.71

Geleidingsband
857 2610920684 18.19 22.01

Rubberbuffer
883 3602391503 1.70 2.06
