Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601JJ4002 ( GWS18V-10 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3601JJ4002 ( GWS18V-10 )

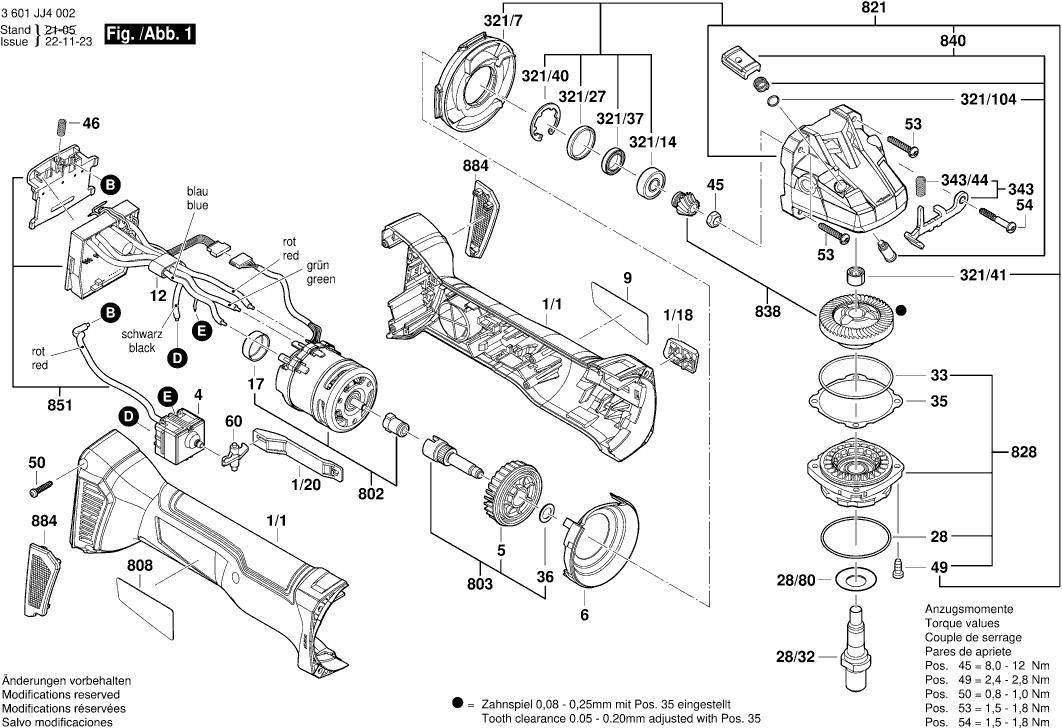

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Bosch 3601JJ4002 ( GWS18V-10 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Motorhuis
1 1619P15334 18.19 22.01
Motorhuis
1/1 1619P15334 18.19 22.01
Schakelgreep
1/18 1619P15338 1.18 1.43
Stelschuif
1/20 1619P16511 0.83 1.00
Schakelaar
4 2607202328 13.93 16.86
Ventilator
5 160661016E 2.24 2.71
Ventilator
5 1619P16641 1.18 1.43
Luchtgeleidingsring
6 1600591065 1.94 2.35
Firmaplaat
9 1619P15337 1.94 2.35
Ferriet
12 1600A00RK2 1.70 2.06
Afdekdop
17 1600100P12 1.18 1.43
Schakelgreep
18 1600A016PW 0.83 1.00
Stelschuif
20 1600A00P14 1.18 1.43
O-ring
28 3600210109 1.70 2.06
Slijpspil
28/32 1619P06419 8.45 10.22
Afdekschijf
28/80 1619P09390 1.70 2.06
Slijpspil
32 1619P06419 8.45 10.22
O-ring
33 1600210035 1.18 1.43
Compensatieschijf
35 1600136013 1.94 2.35
Compensatieschijf
35 1600136014 1.94 2.35
Compensatieschijf
35 1600136015 1.94 2.35
Wig Tegen Wegrollen
36 1610100023 0.83 1.00
Zeskant Moer
45 1603300016 1.18 1.43
Zeskant moer
45 1619P17544 0.83 1.00
Drukveer
46 1609280477 1.18 1.43
Schroefdrvoeringsschroef
49 2914491410 0.83 1.00
Verzonken Torx-schroef
50 2609110201 1.70 2.06
Torx-lenskopschroef
53 1619P01066 0.83 1.00
Torx-lenskopschroef
54 2603490025 0.83 1.00
Balanshefboom
60 1600A00P18 0.83 1.00
Afdekschijf
80 1619P09390 1.70 2.06
O-ring
321/104 1600210044 0.83 1.00
Groefkogellager
321/14 1619P09955 4.70 5.69
Rubbersluitring
321/27 1600206025 1.70 2.06
Houder
321/37 1600A00P17 0.83 1.00
Borgring
321/40 1600119011 1.70 2.06
Glijlager
321/41 1600200029 2.24 2.71
Luchtverdeler
321/7 1619P16508 8.45 10.22
Luchtverdeler
321/7 160059105N 1.70 2.06
Blokkeerhendel
343 1607000742 5.83 7.05
Drukveer
343/44 1604611042 1.18 1.43
Extra Handgreep
650/1 1619P10681 2.71 3.28
SNELSPANBOORHOUDER
650/2 1600A016DN 11.88 14.37
Opnameflens
650/5 2605703014 4.10 4.96
O-ring
650/5/2 1600210039 1.70 2.06
Veiligheidsdeksel
651 1600A025XR 7.96 9.63
Oplaadapparaat
652 2607225921 101.94 123.35
SNELLADER
652 2607226251 67.25 81.37
Accupakket
653 2607337069 101.94 123.35
Accupakket BBS MR 18V, 4,0Ah, 47 S
653 2607336815 91.56 110.79
Accupakket
653 1607A350M0 91.56 110.79
Elektromotor
802 1607000CA4 91.56 110.79
Kegelradas
803 1607000CA5 9.53 11.53
Typeplaat
808 1619P17297 1.94 2.35
Typeplaat
808 1619P15470 1.84 2.23
Transmissiehuis
821 1607000CA6 44.82 54.23
Lagerflens
828 1619P15775 8.45 10.22
Geleidingssegment
838 1607000CA8 18.19 22.01
Druktoets
840 1607000V41 3.31 4.01
El.module
851 1619P15493 101.94 123.35
Filtereenheid
884 1607000CA9 8.45 10.22
Vetbuis
894 1615430020 15.71 19.01
Vetbuis
895 1605430003 29.75 36.00
