Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki CG36DTA'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

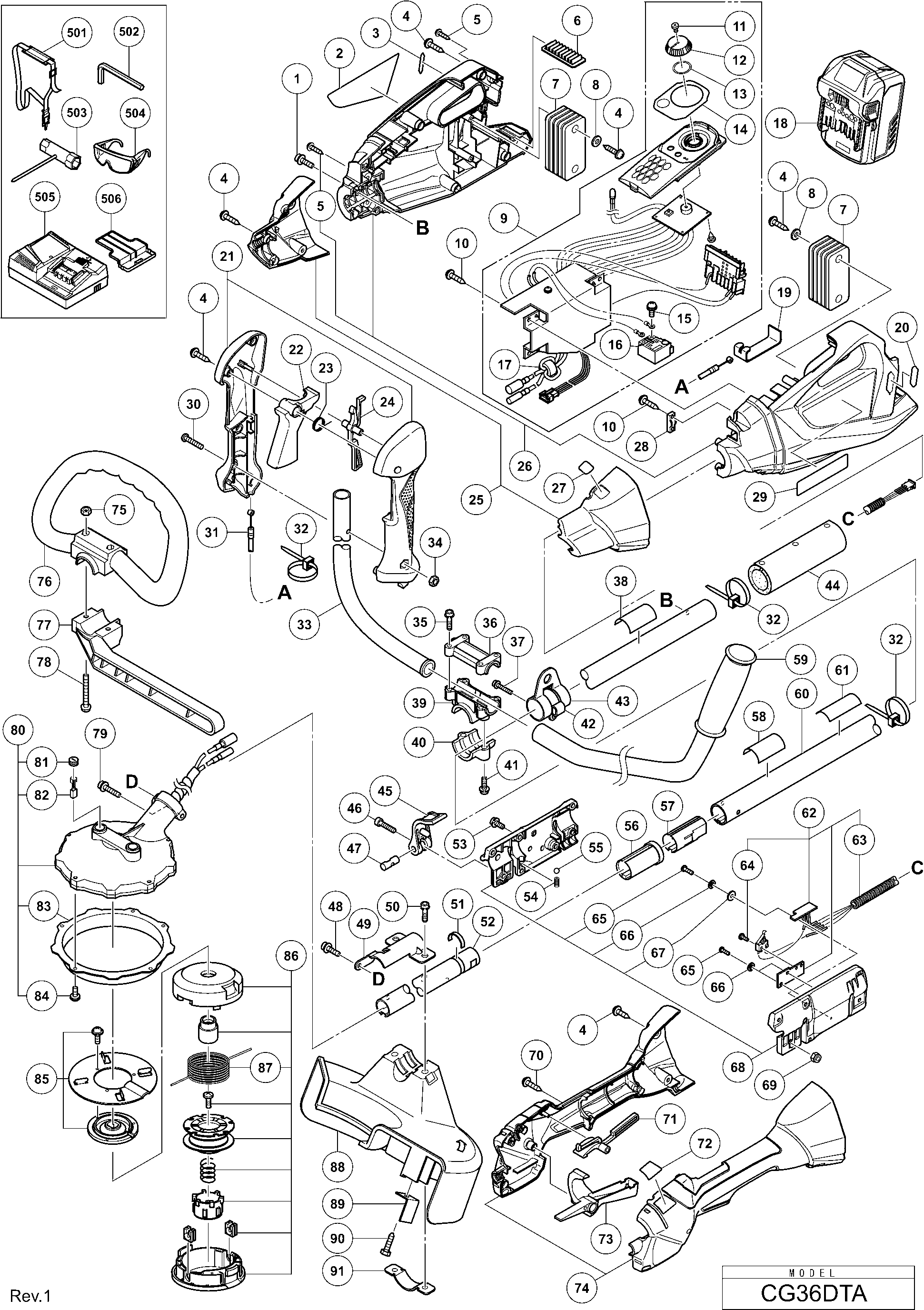

Tekeningen van de Hikoki CG36DTA
Onderdelen lijst van de Hikoki CG36DTA
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Bout M5x16 Hd Met Ring | ||||
1 | 996728 | 1.05 | 1.27 | |
Tapschroef D4x20 Met Ring Zwart (oud 305095) | ||||
4 | 301653 | 1.04 | 1.26 | |
Schroef D3 X 16 | ||||
5 | 313687 | 1.04 | 1.26 | |
Buttery Rubber (b) | ||||
6 | 370328 | 1.95 | 2.36 | |
Tegengewicht | ||||
7 | 335748 | 1.80 | 2.18 | |
Ring (m) | ||||
8 | 329140 | 1.80 | 2.18 | |
CONTROLLER | ||||
9 | 373121 | 93.36 | 112.97 | |
CONTROLLER | ||||
9 | 373122 | 93.36 | 112.97 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
10 | 984750 | |||
Machine Schroef M1.7x3.5 | ||||
11 | 333162 | 1.80 | 2.18 | |
Kiesschijf | ||||
12 | 332550 | 5.10 | 6.17 | |
O-ring (s-16) | ||||
13 | 876031 | 1.65 | 2.00 | |
Machineschroef M3,5x5 | ||||
15 | 980060 | 1.05 | 1.27 | |
Schakelaar | ||||
16 | 332552 | 10.65 | 12.89 | |
Krimpkous | ||||
17 | 334379 | 4.65 | 5.63 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
18 | 371750 | |||
Plaat | ||||
19 | 330771 | 4.20 | 5.08 | |
Handgreep (a+b) | ||||
21 | 334541 | 15.95 | 19.30 | |
Hendel | ||||
22 | 334544 | 12.00 | 14.52 | |
Veer | ||||
23 | 332557 | 3.45 | 4.17 | |
Lock Lever | ||||
24 | 6696490 | 1.04 | 1.26 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
25 | 335230 | |||
BEHUIZING SET (A+B) NIEUW | ||||
26 | 373124 | 42.08 | 50.91 | |
Klemstrip (old 994566) | ||||
28 | 937631 | 1.04 | 1.26 | |
Machineschroef M5x30 Zwart | ||||
30 | 323041 | 1.05 | 1.27 | |
Draad | ||||
31 | 335749 | 1.65 | 2.00 | |
Snoerklem | ||||
32 | 988054 | 1.04 | 1.26 | |
Rechterhandgreep | ||||
33 | 335750 | 5.70 | 6.90 | |
Moer M5 (zwart) | ||||
34 | 302012 | 1.05 | 1.27 | |
Hex. Hole Bolt M5x25/s (old 994-16050-252/790275) | ||||
35 | 6684709 | 2.15 | 2.60 | |
Handle Bracket | ||||
36 | 334554 | 9.45 | 11.43 | |
Hex. Hole Bolt 5x25ws (old 994-64050-254/6696513) | ||||
37 | 6695515 | 1.15 | 1.39 | |
Beugel | ||||
39 | 334555 | 10.05 | 12.16 | |
Beugel | ||||
40 | 334556 | 9.00 | 10.89 | |
HEX. HOLE BUTTON SCREW 6X25S (OLD 994-81060-254) | ||||
41 | 6684714 | 2.15 | 2.60 | |
Hanger Fixing Bracket (old 337-37857-80) | ||||
42 | 6689293 | 2.31 | 2.80 | |
Bevestigingsoog Voor Harnas | ||||
43 | 6689278 | 12.88 | 15.58 | |
Waist Protector | ||||
44 | 334847 | 10.05 | 12.16 | |
Houder Hevel | ||||
45 | 334550 | 13.65 | 16.52 | |
Hex.socket Hd.bolt M5x30 (10 Pcs) | ||||
46 | 949664 | 3.75 | 4.54 | |
Houder Schacht | ||||
47 | 334560 | 10.05 | 12.16 | |
Hex. Socket Hd. Bolt M5x12 (w/sp.washer) | ||||
48 | 6699176 | 1.04 | 1.26 | |
Vastzet Plaat | ||||
49 | 333321 | 2.10 | 2.54 | |
HEX. HOLE BUTTON SCREW 6X25S (OLD 994-81060-254) | ||||
50 | 6684714 | 2.15 | 2.60 | |
RETAINING RING | ||||
51 | 373145 | 1.05 | 1.27 | |
Main Pipe | ||||
52 | 334547 | 36.71 | 44.42 | |
Bout Hd. M5x20 Met Washers | ||||
53 | 316107 | 1.80 | 2.18 | |
Spring (b) | ||||
54 | 334562 | 5.10 | 6.17 | |
Stalen Kogel D6.35 (10 Stuks) | ||||
55 | 959150 | 1.35 | 1.63 | |
Huls (b) | ||||
56 | 334553 | 10.05 | 12.16 | |
Huls (a) | ||||
57 | 336612 | 4.05 | 4.90 | |
Handle Left | ||||
59 | 6698638 | 22.83 | 27.62 | |
Hoofdpijp (a) | ||||
60 | 334546 | 45.79 | 55.40 | |
Sensor Ass'y | ||||
62 | 335754 | 16.91 | 20.46 | |
Sensor Ass'y | ||||
62 | 335755 | 16.91 | 20.46 | |
Beschermingsbuis L670 | ||||
63 | 335765 | 2.85 | 3.45 | |
Protection Tube L465 | ||||
63 | 335766 | 2.85 | 3.45 | |
Machine Schroef M3x10 | ||||
64 | 306622 | 1.05 | 1.27 | |
Machineschroef M3x8 (10 Stuks) | ||||
65 | 949203 | 1.05 | 1.27 | |
Veerring M3 (10 Stuks) | ||||
66 | 949451 | 1.05 | 1.27 | |
Ring | ||||
67 | 336394 | 1.04 | 1.26 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
68 | 335753 | |||
Nylon Moer M5 | ||||
69 | 877371 | 1.05 | 1.27 | |
Schroef D3x12 Zwart | ||||
70 | 334333 | 1.80 | 2.18 | |
Blokkering | ||||
71 | 335752 | 1.04 | 1.26 | |
Hefboom | ||||
73 | 335239 | 1.20 | 1.45 | |
Handgreep (a+b) | ||||
74 | 335232 | 11.10 | 13.43 | |
Moer M6 (10st) | ||||
75 | 949556 | 1.05 | 1.27 | |
Loop Handle | ||||
76 | 6699030 | 4.50 | 5.44 | |
Barrier | ||||
77 | 6699032 | 2.10 | 2.54 | |
Bolt (black) M6 | ||||
78 | 6696974 | 1.68 | 2.03 | |
Hex. Hole Bolt M5x30/ws (old 994-64050-304) | ||||
79 | 6684973 | 2.15 | 2.60 | |
Disc Motor Ass'y | ||||
80 | 335741 | 278.58 | 337.08 | |
Koolborsteldop | ||||
81 | 334294 | 1.20 | 1.45 | |
Koolborstels (2 Stuks) | ||||
82 | 999016 | 4.50 | 5.44 | |
Fan Cover | ||||
83 | 334297 | 7.95 | 9.62 | |
Machineschroef M4x16 Zwart | ||||
84 | 333163 | 1.80 | 2.18 | |
Flange | ||||
85 | 335758 | 17.60 | 21.30 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
86 | 335234 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
87 | 335235 | |||
Kapje | ||||
88 | 333899 | 10.65 | 12.89 | |
Mesje (oud 797-38331-20) | ||||
89 | 6684754 | 8.58 | 10.38 | |
Tapping Screw 5x20 (old 993-17052-002) | ||||
90 | 6684753 | 2.15 | 2.60 | |
Safety Cover Holder | ||||
91 | 6696951 | 3.33 | 4.02 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
501 | 330787 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
502 | 6684813 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
503 | 6684764 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
504 | 875769 | |||
Beschermkapje Voor Batterij | ||||
506 | 329897 | 1.80 | 2.18 |
