Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki DH36DPC'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

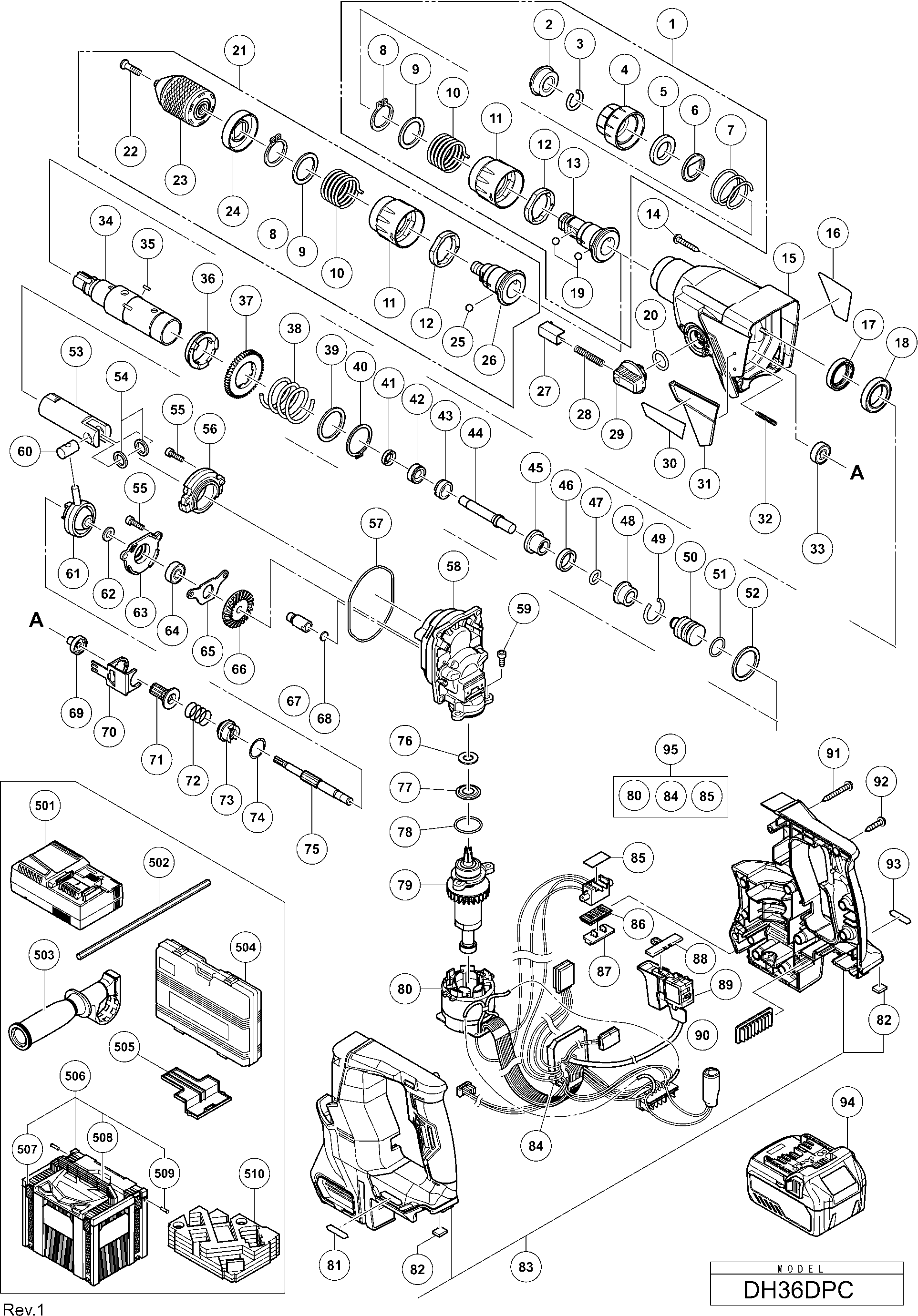

Tekeningen van de Hikoki DH36DPC
Onderdelen lijst van de Hikoki DH36DPC
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
BOORHOUDERSET | ||||
1 | 371327 | 33.83 | 40.93 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
2 | 306345 | |||
Borgring | ||||
3 | 306340 | 1.35 | 1.63 | |
Grip | ||||
4 | 324527 | 3.30 | 3.99 | |
BALHOUDER (FW) | ||||
5 | 371326 | 10.20 | 12.34 | |
Borgplaat (oud 322811) | ||||
6 | 324526 | 3.30 | 3.99 | |
Veer | ||||
7 | 322812 | 1.65 | 2.00 | |
Veerring | ||||
8 | 965469 | 1.05 | 1.27 | |
Ring (b) | ||||
9 | 326520 | 6.45 | 7.80 | |
Veer | ||||
10 | 326519 | 7.65 | 9.26 | |
Grip | ||||
11 | 326387 | 4.80 | 5.81 | |
Borg Ring | ||||
12 | 326801 | 32.18 | 38.93 | |
Bitadapter | ||||
13 | 336849 | 18.43 | 22.29 | |
Tapping Screw D5 (w/flange) | ||||
14 | 370307 | 1.04 | 1.26 | |
Gear Cover Ass'y | ||||
15 | 370306 | 27.50 | 33.28 | |
OLIE KEERRING | ||||
17 | 335259 | 2.85 | 3.45 | |
Kogellager 6805dd | ||||
18 | 335260 | 3.30 | 3.99 | |
Stalen Kogel D7.0 (10 Stuks) | ||||
19 | 335300 | 1.04 | 1.26 | |
O-ring (s-18) | ||||
20 | 878885 | 1.05 | 1.27 | |
Chuck Holder Ass'y | ||||
21 | 370305 | 51.84 | 62.72 | |
SPECIALE SCHROEF M6 (LINKSE DRAAD) | ||||
22 | 330094 | 1.05 | 1.27 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
23 | 335451 | |||
Afsluitring | ||||
24 | 326527 | 3.30 | 3.99 | |
Stalen Kogel D7.0 (10 Stuks) | ||||
25 | 335300 | 1.04 | 1.26 | |
As Voor Boorhouder | ||||
26 | 336850 | 17.19 | 20.80 | |
Drukknop | ||||
27 | 322789 | 4.80 | 5.81 | |
Druk Veer | ||||
28 | 317223 | 1.65 | 2.00 | |
Omschakelknop | ||||
29 | 334011 | 2.10 | 2.54 | |
Hitachi Plate | ||||
31 | 370308 | 2.40 | 2.90 | |
Veer (e) | ||||
32 | 335800 | 1.04 | 1.26 | |
Kogellager 608vvmc2eps2l | ||||
33 | 608VVM | 5.70 | 6.90 | |
Cilinder | ||||
34 | 336845 | 40.56 | 49.08 | |
PIN D2.5 | ||||
35 | 335264 | 1.04 | 1.26 | |
Cilinderkoppeling | ||||
36 | 335263 | 12.45 | 15.06 | |
Tweede Tandwiel | ||||
37 | 335265 | 6.15 | 7.44 | |
Veer (a) | ||||
38 | 335266 | 1.50 | 1.82 | |
Ring | ||||
39 | 301679 | 1.20 | 1.45 | |
C-type Retaining Ring | ||||
40 | 948310 | 1.35 | 1.63 | |
OLIE KEERRING (A) | ||||
41 | 335262 | 1.80 | 2.18 | |
Hammerhouder (c) | ||||
42 | 336847 | 5.85 | 7.08 | |
Sleeve (fw) | ||||
43 | 335795 | 4.20 | 5.08 | |
Tweede Hamer | ||||
44 | 336846 | 5.25 | 6.35 | |
Hammer Houder (a) | ||||
45 | 335267 | 3.00 | 3.63 | |
Demperring (A) | ||||
46 | 322805 | 1.65 | 2.00 | |
O-RING (C) | ||||
47 | 322808 | 1.65 | 2.00 | |
Demperhouder | ||||
48 | 324524 | 6.45 | 7.80 | |
Stopring | ||||
49 | 322807 | 1.65 | 2.00 | |
SLAGSTUK | ||||
50 | 372815 | 4.65 | 5.63 | |
O-RING | ||||
51 | 372816 | 3.00 | 3.63 | |
Ring | ||||
52 | 301679 | 1.20 | 1.45 | |
ZUIGER | ||||
53 | 372817 | 9.90 | 11.98 | |
Piston Washer | ||||
54 | 335794 | 1.20 | 1.45 | |
Seal Lock Hd. Inbusbout M5x16 (oud 984509) | ||||
55 | 990079 | 1.05 | 1.27 | |
Afdekkap | ||||
56 | 370309 | 5.55 | 6.72 | |
O-ring | ||||
57 | 370310 | 5.85 | 7.08 | |
Afdekkap (a) | ||||
58 | 370311 | 18.70 | 22.63 | |
Seal Lock Hd. Inbusbout M5x10 | ||||
59 | 877839 | 1.05 | 1.27 | |
Piston Pin | ||||
60 | 335793 | 3.15 | 3.81 | |
Reciprocating Lager | ||||
61 | 335249 | 13.65 | 16.52 | |
Kogellager Ring | ||||
62 | 335250 | 1.04 | 1.26 | |
Bearing Holder (b) | ||||
63 | 370312 | 16.50 | 19.96 | |
Kogellager 608vvmc2eps2l | ||||
64 | 608VVM | 5.70 | 6.90 | |
Lagerdeksel (a) | ||||
65 | 370313 | 1.65 | 2.00 | |
Tandwiel (a) | ||||
66 | 370314 | 21.73 | 26.29 | |
Air Cap | ||||
67 | 334008 | 1.20 | 1.45 | |
Vilt Pakking | ||||
68 | 324543 | 1.65 | 2.00 | |
Tandwielhuls | ||||
69 | 335275 | 3.00 | 3.63 | |
Bearing Cover | ||||
70 | 335276 | 11.10 | 13.43 | |
Tweede Tandwiel | ||||
71 | 335278 | 7.20 | 8.71 | |
Koppelings Veer | ||||
72 | 323182 | 1.65 | 2.00 | |
Clutch | ||||
73 | 335254 | 3.90 | 4.72 | |
Ring | ||||
74 | 331315 | 1.05 | 1.27 | |
Tweede As | ||||
75 | 335277 | 6.60 | 7.99 | |
Vilt pakking | ||||
76 | 370315 | 1.04 | 1.26 | |
Pakking ring | ||||
77 | 370316 | 1.04 | 1.26 | |
O-RING (S-26) | ||||
78 | 872470 | 1.65 | 2.00 | |
ROTOR (B) | ||||
79 | 361072 | 79.06 | 95.67 | |
STATOR | ||||
80 | 340981 | 10.20 | 12.34 | |
Demper (a) | ||||
82 | 370321 | 1.04 | 1.26 | |
BEHUIZING (A+B) | ||||
83 | 372718 | 26.26 | 31.78 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
84 | 372868 | |||
Rubber Cushion | ||||
85 | 370327 | 2.10 | 2.54 | |
Terminal Rubber Base | ||||
86 | 370545 | 1.04 | 1.26 | |
Terminal Cover (a) | ||||
87 | 371715 | 1.04 | 1.26 | |
Drukknop (b) | ||||
88 | 324225 | 1.05 | 1.27 | |
Schakelaar | ||||
89 | 370322 | 24.75 | 29.95 | |
Buttery Rubber (b) | ||||
90 | 370328 | 1.95 | 2.36 | |
Schroef D4x40 | ||||
91 | 306664 | 1.05 | 1.27 | |
Tapschroef D4x20 Met Ring Zwart (oud 305095) | ||||
92 | 301653 | 1.04 | 1.26 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
94 | 372120 | |||
WIRING ASS'Y | ||||
95 | 372867 | 146.30 | 177.02 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
502 | 303709 | |||
Zijhandgreep | ||||
503 | 335273 | 8.85 | 10.71 | |
KUNSTSTOF KOFFER | ||||
504 | 373134 | 82.50 | 99.82 | |
Beschermkapje Voor Batterij | ||||
505 | 329897 | 1.80 | 2.18 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
506 | 337528 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
507 | 336472 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
508 | 336473 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
509 | 336474 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
510 | 373135 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
601 | 303332 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
602 | 303334 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
603 | 303335 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
604 | 321825 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
605 | 303623 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
606 | 321814 | |||
Linksschroef M6x20 | ||||
607 | 331966 | 6.75 | 8.17 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
608 | 987576 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
609 | 321813 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
610 | 971787 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
611 | 931844 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
612 | 971511Z | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
613 | 971512Z | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
614 | 306885 | |||
Socket Adaptor (b) | ||||
615 | 306910 | 4.50 | 5.44 | |
Vet Tube 60 Gram | ||||
616 | 335782 | 13.50 | 16.34 | |
Vet (500 Gram) Boorhamers | ||||
617 | 335781 | 67.24 | 81.36 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
618 | 402934 |
