Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki NT65GB'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

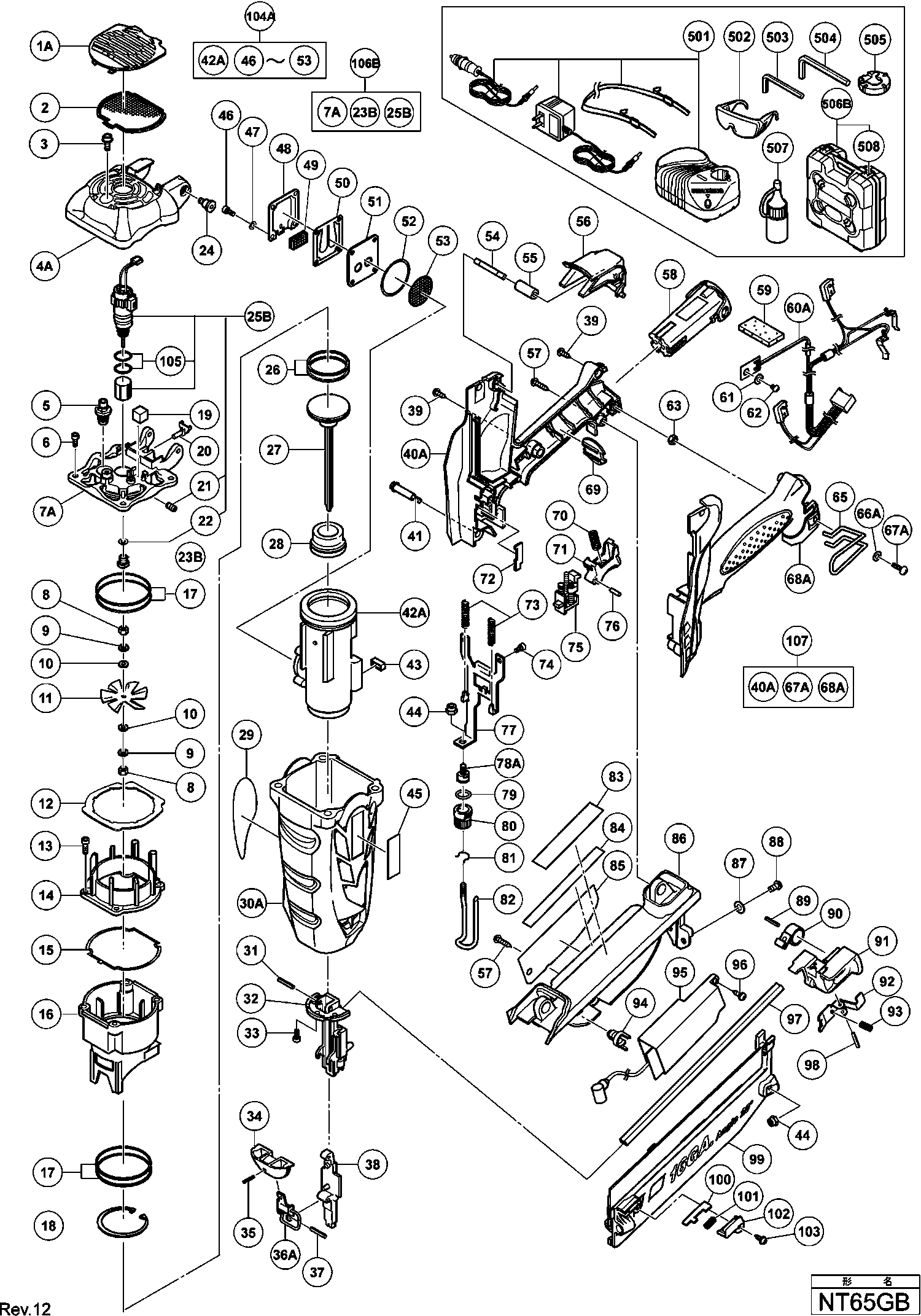

Tekeningen van de Hikoki NT65GB
Onderdelen lijst van de Hikoki NT65GB
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Filter Cover | ||||
1A | 886664 | 1.05 | 1.27 | |
Filter | ||||
2 | 886344 | 10.20 | 12.34 | |
Boutje M5x10 | ||||
3 | 886347 | 1.05 | 1.27 | |
Top Cover | ||||
4A | 886335 | 3.15 | 3.81 | |
Bougie | ||||
5 | 885333 | 3.30 | 3.99 | |
Inbusbout Hd M4x12 | ||||
6 | 880630 | 1.05 | 1.27 | |
Cylinder Deksel | ||||
7A | 886661 | 20.90 | 25.29 | |
Moer M3 (10 Stuks) | ||||
8 | 949553 | 1.04 | 1.26 | |
Veerring M3 (10 Stuks) | ||||
9 | 949451 | 1.05 | 1.27 | |
Ring M3 (10 Stuks) | ||||
10 | 949422 | 1.04 | 1.26 | |
Waaier | ||||
11 | 886309 | 2.10 | 2.54 | |
Rubberen Pakking | ||||
12 | 886568 | 1.05 | 1.27 | |
Inbusbout M4x16 | ||||
13 | 949754 | 2.40 | 2.90 | |
Deksel | ||||
14 | 886295 | 9.15 | 11.07 | |
Pakkingpakking | ||||
15 | 886296 | 1.05 | 1.27 | |
Kamer | ||||
16 | 886297 | 10.65 | 12.89 | |
Zuigerring | ||||
17 | 886312 | 2.10 | 2.54 | |
Veerring D40 | ||||
18 | 886298 | 1.05 | 1.27 | |
Pakking | ||||
19 | 886315 | 1.05 | 1.27 | |
Adapter | ||||
20 | 886313 | 1.05 | 1.27 | |
Inbusstelschroef M4x5 | ||||
21 | 886314 | 1.05 | 1.27 | |
Rubber Ring | ||||
22 | 886567 | 1.05 | 1.27 | |
Afdekking | ||||
23B | 887890 | 2.10 | 2.54 | |
Bout M5 | ||||
24 | 886566 | 1.05 | 1.27 | |
Motor | ||||
25B | 887446 | 104.50 | 126.44 | |
Zuigerring | ||||
26 | 886286 | 4.20 | 5.08 | |
Slagpen | ||||
27 | 886573 | 22.83 | 27.62 | |
Piston Bumper | ||||
28 | 886289 | 2.10 | 2.54 | |
NAME PLATE | ||||
29 | 888754 | 1.04 | 1.26 | |
Behuizing | ||||
30A | 331425 | 12.90 | 15.61 | |
Pin | ||||
31 | 886310 | 1.05 | 1.27 | |
Geleider | ||||
32 | 886575 | 23.65 | 28.62 | |
Seal Lock Hd. Inbusbout M4x12 | ||||
33 | 886311 | 1.05 | 1.27 | |
Afdekkapje | ||||
34 | 886574 | 1.05 | 1.27 | |
Rol Pin D3x10 (10 Stuks) | ||||
35 | 949776 | 2.40 | 2.90 | |
Blokkeerhendel | ||||
36A | 887453 | 4.20 | 5.08 | |
Rol Pin D3x16 (10 Stuks) | ||||
37 | 949496 | 1.65 | 2.00 | |
Geleideplaat | ||||
38 | 886576 | 13.80 | 16.70 | |
Tapschroef D4x16 Met Ring Zwart | ||||
39 | 305812 | 1.04 | 1.26 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
40A | 886317 | |||
Bout M4x32 | ||||
41 | 886565 | 1.05 | 1.27 | |
Cilinder | ||||
42A | 886284 | 32.31 | 39.10 | |
RUBBER | ||||
43 | 886285 | 1.05 | 1.27 | |
Nylon Moer M5 | ||||
44 | 877371 | 1.05 | 1.27 | |
Hitachi Naamplaat | ||||
45 | 886342 | 1.80 | 2.18 | |
Seal Lock Hd. Inbusbout M4x8 | ||||
46 | 886307 | 1.05 | 1.27 | |
Veer H8 | ||||
47 | 886319 | 1.05 | 1.27 | |
Buffer Cover | ||||
48 | 886287 | 4.20 | 5.08 | |
Muffler | ||||
49 | 886288 | 2.10 | 2.54 | |
Pakking | ||||
50 | 886290 | 3.15 | 3.81 | |
Buffer Plate | ||||
51 | 886293 | 2.10 | 2.54 | |
O-RING | ||||
52 | 886294 | 1.05 | 1.27 | |
Plaatgaas | ||||
53 | 886292 | 3.30 | 3.99 | |
Pin | ||||
54 | 886332 | 1.05 | 1.27 | |
Rubberen Bus | ||||
55 | 886333 | 1.05 | 1.27 | |
Kapje | ||||
56 | 886326 | 2.10 | 2.54 | |
Tapschroef D4x20 Met Ring (zwart) | ||||
57 | 302086 | 1.05 | 1.27 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
58 | 326299 | |||
Houder | ||||
59 | 886316 | 1.05 | 1.27 | |
Bedrading (oud 886321) | ||||
60A | 887635 | 72.19 | 87.35 | |
Ring M4 (10 Stuks) | ||||
61 | 949423 | 1.05 | 1.27 | |
MACHINESCHROEF M4X10 (10 STUKS) (OUD 949216Z) | ||||
62 | 949216 | 1.05 | 1.27 | |
Moer M4 ( Zwart) | ||||
63 | 886330 | 1.05 | 1.27 | |
Haak | ||||
65 | 886345 | 3.15 | 3.81 | |
Ring | ||||
66A | 887036 | 1.05 | 1.27 | |
Schroef M4x25 Zwart | ||||
67A | 887034 | 1.05 | 1.27 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
68A | 886323 | |||
Terminalhouder | ||||
69 | 326316 | 1.05 | 1.27 | |
Trigger Spring | ||||
70 | 886328 | 1.05 | 1.27 | |
Schakelaar | ||||
71 | 886327 | 1.05 | 1.27 | |
Afdekplaat | ||||
72 | 886324 | 1.05 | 1.27 | |
VEER | ||||
73 | 886301 | 1.05 | 1.27 | |
Seal Lock Hd. Inbusbout M4x10 | ||||
74 | 886308 | 1.05 | 1.27 | |
Trigger Stopper | ||||
75 | 886552 | 3.15 | 3.81 | |
Pin D3x20 (10 Stuks) | ||||
76 | 949890 | 1.80 | 2.18 | |
Pushing Lever Arm | ||||
77 | 886299 | 7.35 | 8.89 | |
Pushing Lever Piece | ||||
78A | 887035 | 3.15 | 3.81 | |
O-ring (s-8) | ||||
79 | 992912 | 1.05 | 1.27 | |
Regelaar | ||||
80 | 886338 | 2.10 | 2.54 | |
Ratchet Spring | ||||
81 | 886331 | 1.05 | 1.27 | |
Pushing Lever | ||||
82 | 886578 | 4.20 | 5.08 | |
CAUTION LABEL (A) | ||||
83 | 888761 | 1.04 | 1.26 | |
WARNING LABEL | ||||
85 | 888774 | 1.04 | 1.26 | |
Magazine Cover | ||||
86 | 886583 | 7.95 | 9.62 | |
Ring M5 ( Oud 949431z , 10 St ) | ||||
87 | 949431 | 1.04 | 1.26 | |
Machineschroef M5x15 Zwart | ||||
88 | 885997 | 1.05 | 1.27 | |
Rol Pin D3x16 (10 Stuks) | ||||
89 | 949496 | 1.65 | 2.00 | |
Bladveer | ||||
90 | 881755 | 3.30 | 3.99 | |
Spijkervoeding | ||||
91 | 886340 | 2.10 | 2.54 | |
Spijkervoeding | ||||
92 | 886579 | 2.10 | 2.54 | |
Veer | ||||
93 | 886604 | 1.05 | 1.27 | |
Prisma | ||||
94 | 886322 | 1.05 | 1.27 | |
Regelaar | ||||
95 | 886320 | 72.33 | 87.51 | |
SCHROEF MET FLENS D4X12 (ZWART) | ||||
96 | 325083 | 1.65 | 2.00 | |
Spijker Rails | ||||
97 | 886580 | 8.70 | 10.53 | |
Rol Pin D2.5x26 (oud 886334) | ||||
98 | 886605 | 1.05 | 1.27 | |
Magazijn | ||||
99 | 886577 | 11.40 | 13.79 | |
Stopper | ||||
100 | 886606 | 1.05 | 1.27 | |
Pushing Stopper Spring | ||||
101 | 886619 | 1.05 | 1.27 | |
Afdekplaat | ||||
102 | 886607 | 1.05 | 1.27 | |
Tapschroef D3x10 (zwart) | ||||
103 | 306371 | 1.04 | 1.26 | |
Cilinder Set | ||||
104A | 886550 | 45.65 | 55.24 | |
O-ring (s-12) | ||||
105 | 875638 | 1.65 | 2.00 | |
Cylinder Deksel Kompleet | ||||
106B | 887891 | 138.74 | 167.87 | |
Handgreep Set (oud 886317+886323) | ||||
107 | 331424 | 18.15 | 21.96 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
502 | 875769 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
503 | 943277 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
504 | 944458 | |||
Neuskap | ||||
505 | 886349 | 1.65 | 2.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
506B | 886857 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
507 | 886036 | |||
Hendel | ||||
508 | 887996 | 1.20 | 1.45 |
