Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 9558HP'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

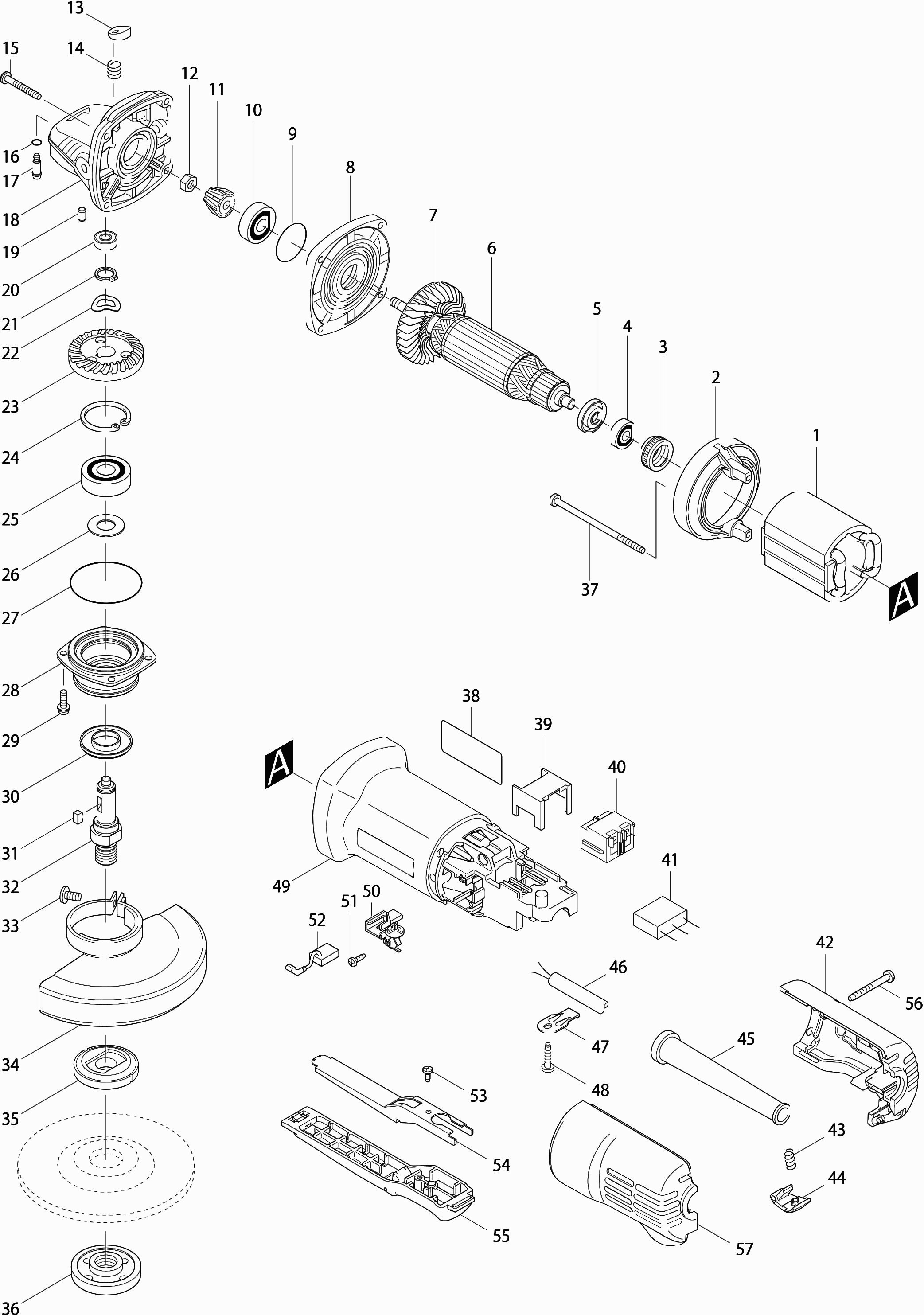

Tekeningen van de Makita 9558HP
Onderdelen lijst van de Makita 9558HP
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Veld | ||||
001 | 621708-9 | 23.74 | 28.73 | |
Scheidingsplaat 9558Nb A | ||||
002 | 457791-8 | 0.83 | 1.00 | |
Tussenring 9554Nb A | ||||
003 | 422768-2 | 0.83 | 1.00 | |
NULL | ||||
004 | 210169-4 | 1.43 | 1.73 | |
Isolatiering | ||||
005 | 681636-0 | 1.21 | 1.46 | |
Anker | ||||
006 | 515613-9 | 23.74 | 28.73 | |
Waaier | ||||
007 | 240076-7 | 1.02 | 1.23 | |
Tandwielhuisdeksel | ||||
008 | 317821-6 | 3.22 | 3.90 | |
O-ring 26 | ||||
009 | 213407-3 | 1.21 | 1.46 | |
Kogellager 629llb | ||||
010 | 210042-8 | 2.44 | 2.95 | |
Tandwiel 10 9554NB/DGA505 A | ||||
011 | 226861-2 | 2.44 | 2.95 | |
Moer M6 | ||||
012 | 252186-8 | 0.83 | 1.00 | |
Blokkeerpenkap | ||||
013 | 417771-6 | 0.83 | 1.00 | |
Drukveer 8 | ||||
014 | 233376-2 | 0.83 | 1.00 | |
Tapschroef Pt4x30 | ||||
015 | 266050-7 | 0.83 | 1.00 | |
Tapschr 4x30mm DGA520 | ||||
015-1 | 265B70-0 | 0.83 | 1.00 | |
O-ring 4 | ||||
016 | 213032-0 | 0.83 | 1.00 | |
Kraagpin 4 | ||||
017 | 256486-8 | 0.83 | 1.00 | |
Tandwielhuis assy (13 t/m19) | ||||
018 | 141469-0 | 14.23 | 17.22 | |
Rubber pen 4 | ||||
019 | 263002-9 | 0.83 | 1.00 | |
Kogellager 696ZZ A | ||||
020 | 210026-6 | 3.65 | 4.42 | |
Borgring S-12 | ||||
021 | 961052-5 | 0.83 | 1.00 | |
Veerring 12 | ||||
022 | 267794-2 | 0.83 | 1.00 | |
Tandwiel 37 | ||||
023 | 227542-1 | 6.58 | 7.96 | |
Borgring R-32 | ||||
024 | 962151-6 | 0.83 | 1.00 | |
Kogellager 6201dw1 | ||||
025 | 211129-9 | 7.44 | 9.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
026 | 267238-2 | |||
O-ring 45 | ||||
027 | 213622-9 | 0.83 | 1.00 | |
Lagerhuis >2009 | ||||
028 | 318331-6 | 2.80 | 3.39 | |
Schroef M4x14mm | ||||
029 | 265099-4 | 0.83 | 1.00 | |
Tussenring | ||||
030 | 345464-4 | 0.83 | 1.00 | |
Inlegspie 4 | ||||
031 | 254011-9 | 0.83 | 1.00 | |
As | ||||
032 | 324489-1 | 4.08 | 4.94 | |
Schroef 5x16 | ||||
033 | 265180-1 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
034 | 122895-2 | |||
O-ring 4 | ||||
034A | 213009-5 | 0.83 | 1.00 | |
Binnenflens 42mm | ||||
035 | 224415-9 | 3.35 | 4.05 | |
Sluitmoer M14x45mm | ||||
036 | 224554-5 | 3.73 | 4.51 | |
Met.schroef 4x80mm | ||||
037 | 266623-6 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
037-1 | 265B68-7 | |||
Naamplaat | ||||
038 | 865898-0 | 2.80 | 3.39 | |
Afstandsteun | ||||
039 | 418729-8 | 0.83 | 1.00 | |
Schakelaar | ||||
040 | 651947-7 | 2.80 | 3.39 | |
Condensator | ||||
041 | 638740-6 | 2.80 | 3.39 | |
Achterhuis | ||||
042 | 183943-2 | 5.87 | 7.10 | |
Drukveer 6 | ||||
043 | 231252-4 | 0.83 | 1.00 | |
Blokkeerknop 9558Pb * | ||||
044 | 419057-4 | 0.83 | 1.00 | |
Kabeltule 8-110 | ||||
045 | 682559-5 | 0.83 | 1.00 | |
Netsnoer 2x1.00 2.2mtr | ||||
046 | 665383-1 | 10.81 | 13.08 | |
Trekontlaster | ||||
047 | 687169-3 | 0.83 | 1.00 | |
Tapschroef 4x18 | ||||
048 | 265A48-7 | 0.90 | 1.09 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
048-1 | 265B67-9 | |||
Motorhuis | ||||
049 | 418838-3 | 8.46 | 10.24 | |
Koolborstelhouder | ||||
050 | 643760-7 | 3.22 | 3.90 | |
Tapschroef Pt3x10 | ||||
051 | 266007-8 | 0.83 | 1.00 | |
Koolborstel set Cb-325 | ||||
052 | 194074-2 | 2.08 | 2.52 | |
Tapschroef Pt3X8 | ||||
053 | 265954-0 | 0.83 | 1.00 | |
Schakelplaat | ||||
054 | 345504-8 | 1.21 | 1.46 | |
Schakelaarknop | ||||
055 | 154584-1 | 2.16 | 2.61 | |
Schroef 4x35 | ||||
056 | 266351-3 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
056-1 | 265B69-5 | |||
Achterhuis | ||||
057 | 183943-2 | 5.87 | 7.10 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
058 | 892373-3 |
