Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DCS230T'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

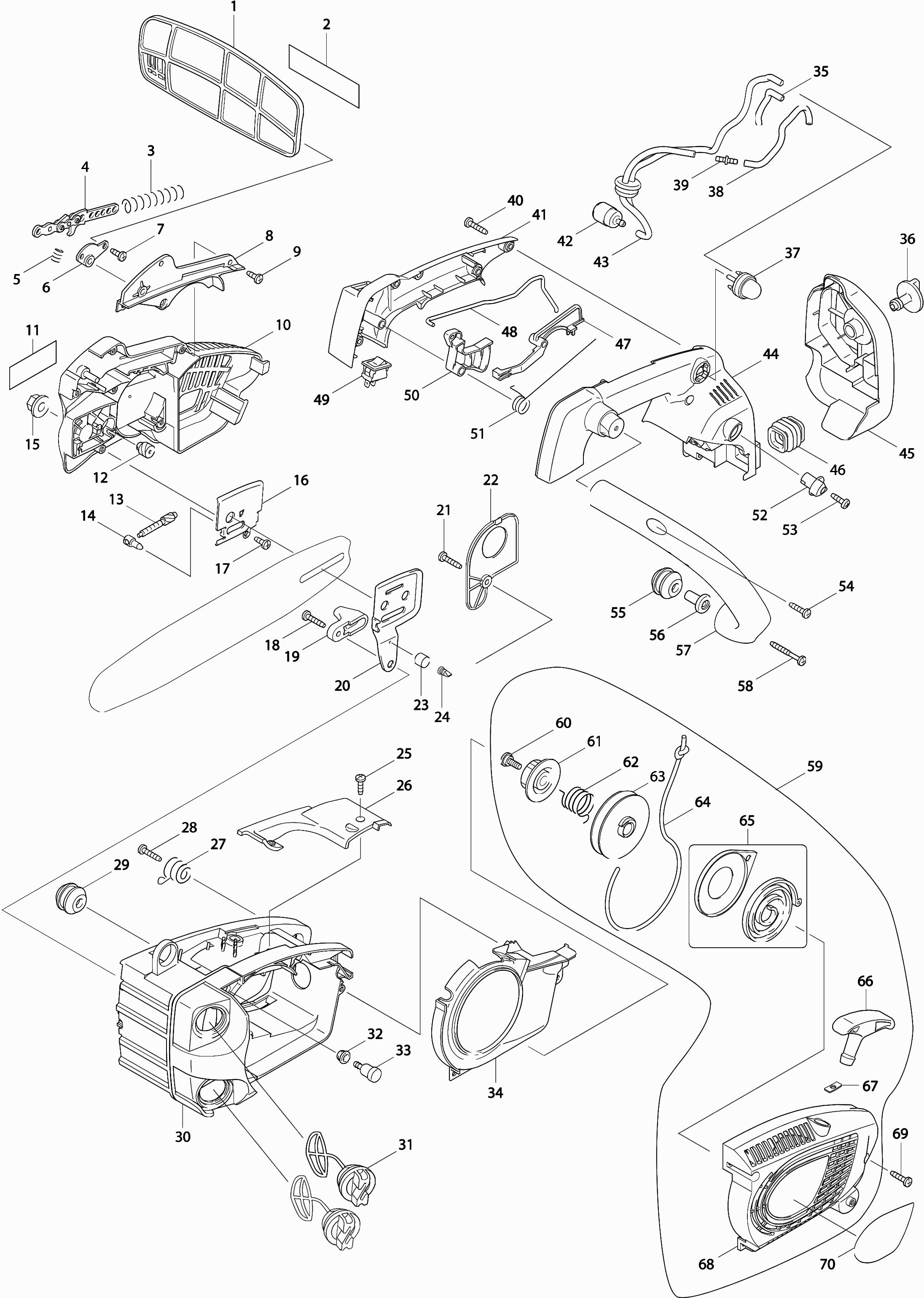

Tekeningen van de Makita DCS230T
Onderdelen lijst van de Makita DCS230T
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Handbescherming | ||||
001 | 154650-4 | 7.80 | 9.44 | |
Waarschuwingslabel | ||||
002 | 810075-9 | 2.80 | 3.39 | |
Drukveer 9 | ||||
003 | 233175-2 | 0.83 | 1.00 | |
Tussenplaat | ||||
004 | 163448-8 | 9.96 | 12.05 | |
Drukveer 6 | ||||
005 | 231298-0 | 0.83 | 1.00 | |
Montage plaat | ||||
006 | 418715-9 | 1.43 | 1.73 | |
Schroef Pt4x12mm | ||||
007 | 266020-6 | 0.83 | 1.00 | |
Afdekplaat tbv starterveer | ||||
008 | 418736-1 | 2.93 | 3.55 | |
Schroef Pt4x12mm | ||||
009 | 266020-6 | 0.83 | 1.00 | |
Afdekkap Zwaard Dcs230T | ||||
010 | 183M25-8 | 12.58 | 15.22 | |
Label "makita" | ||||
011 | 819170-2 | 2.80 | 3.39 | |
Tandwiel 17 | ||||
012 | 226590-7 | 16.07 | 19.44 | |
Spanbout 8 | ||||
013 | 226534-7 | 11.16 | 13.50 | |
Verstelschroef | ||||
014 | 324464-7 | 0.83 | 1.00 | |
Borgmoer M8 Dcs230T A | ||||
015 | 252145-2 | 0.83 | 1.00 | |
Voeringsplaat Re | ||||
016 | 345653-1 | 0.83 | 1.00 | |
Schroef Pt4x12mm | ||||
017 | 266020-6 | 0.83 | 1.00 | |
Tapschroef 4x18 | ||||
018 | 265A48-7 | 0.90 | 1.09 | |
Kettingvanger | ||||
019 | 418710-9 | 1.51 | 1.83 | |
Voeringsplaat Li | ||||
020 | 345652-3 | 1.01 | 1.22 | |
Tapschroef 4x18 | ||||
021 | 265A48-7 | 0.90 | 1.09 | |
Pompdeksel | ||||
022 | 418707-8 | 1.02 | 1.23 | |
Spons | ||||
023 | 421877-4 | 0.83 | 1.00 | |
Beluchtingsklep | ||||
024 | 421298-0 | 2.80 | 3.39 | |
Tapschroef Pt3x10 | ||||
025 | 266007-8 | 0.83 | 1.00 | |
Bovendeksel | ||||
026 | 418734-5 | 2.08 | 2.52 | |
Dempingsveer | ||||
027 | 324477-8 | 1.27 | 1.54 | |
Tapschroef 4x18 | ||||
028 | 265A48-7 | 0.90 | 1.09 | |
Dempings rubber | ||||
029 | 421874-0 | 1.27 | 1.54 | |
Motorhuis set | ||||
030 | 153918-5 | 39.92 | 48.30 | |
Niet meer leverbaar, geen vervanging | ||||
031 | 168508-1 | |||
O-ring 25mm | ||||
031C10 | 213355-6 | 2.08 | 2.52 | |
Doorvoer 10x4x3mm | ||||
032 | 421875-8 | 0.83 | 1.00 | |
Ontluchtingsventiel | ||||
033 | 168396-6 | 5.22 | 6.32 | |
Tussenplaat | ||||
034 | 418700-2 | 2.56 | 3.10 | |
Brandstofslang | ||||
035 | 422036-3 | 3.20 | 3.87 | |
Knop 28 | ||||
036 | 271422-3 | 1.01 | 1.22 | |
OPVOERPOMP DCS230T A | ||||
037 | 168398-2 | 4.58 | 5.54 | |
Slangverbinder Pss230T * | ||||
038 | 168491-2 | 8.46 | 10.24 | |
Slangverbinder Pss230T * | ||||
039 | 168491-2 | 8.46 | 10.24 | |
Tapschroef 4x18 | ||||
040 | 265A48-7 | 0.90 | 1.09 | |
Handgreep deksel | ||||
041 | 418696-7 | 6.16 | 7.45 | |
NULL | ||||
042 | 163447-0 | 3.20 | 3.87 | |
Slangverbinder Pss230T * | ||||
043 | 168491-2 | 8.46 | 10.24 | |
Handgreep | ||||
044 | 418695-9 | 11.68 | 14.13 | |
Luchtfilter kap | ||||
045 | 418703-6 | 2.44 | 2.95 | |
Luchtverplaatser | ||||
046 | 421872-4 | 1.02 | 1.23 | |
Anti blokkeerknop | ||||
047 | 418706-0 | 2.56 | 3.10 | |
Schakelstang | ||||
048 | 324468-9 | 3.83 | 4.63 | |
Schakelaar | ||||
049 | 651525-3 | 3.37 | 4.08 | |
Gashandel | ||||
050 | 419362-9 | 2.08 | 2.52 | |
Torsieveer 11 | ||||
051 | 231672-2 | 0.83 | 1.00 | |
Chokehandel | ||||
052 | 418708-6 | 0.83 | 1.00 | |
Tapschroef Pt3x10 | ||||
053 | 266007-8 | 0.83 | 1.00 | |
Tapschroef 4x18 | ||||
054 | 265A48-7 | 0.90 | 1.09 | |
Dempings rubber | ||||
055 | 421874-0 | 1.27 | 1.54 | |
Dempings kap | ||||
056 | 418709-4 | 1.06 | 1.28 | |
Zijhandgreep | ||||
057 | 418704-4 | 38.24 | 46.27 | |
Schroef 4x35 | ||||
058 | 266351-3 | 0.83 | 1.00 | |
Startinrichting compleet | ||||
059 | 125260-4 | 26.11 | 31.59 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
060 | SG00000005 | |||
Kransplaat | ||||
061 | SG00000004 | 2.80 | 3.39 | |
Drukveer | ||||
062 | SG00000003 | 4.81 | 5.82 | |
Koordtrommel | ||||
063 | SG00000001 | 4.08 | 4.94 | |
Startkoord | ||||
064 | SG00000007 | 1.80 | 2.18 | |
Starterveer | ||||
065 | SG00000002 | 8.52 | 10.31 | |
Startgreep | ||||
066 | SG00000008 | 2.80 | 3.39 | |
Stop plaat | ||||
067 | SG00000009 | 0.83 | 1.00 | |
NULL | ||||
068 | 163450-1 | 9.54 | 11.54 | |
Tapschroef 4x18 | ||||
069 | 265A48-7 | 0.90 | 1.09 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
070 | 861167-7 | |||
Remband | ||||
071 | 345454-7 | 7.44 | 9.00 | |
Koppeling | ||||
072 | 168391-6 | 16.84 | 20.38 | |
Sluitring 4 | ||||
073 | 267195-4 | 0.83 | 1.00 | |
Schroef Pt4x12mm | ||||
074 | 266020-6 | 0.83 | 1.00 | |
Sluitring 8 | ||||
075 | 267284-5 | 0.83 | 1.00 | |
Naaldlager | ||||
076 | 212077-5 | 5.88 | 7.11 | |
Koppelingtrommel 1/4 | ||||
077 | 165393-3 | 23.74 | 28.73 | |
Koppelingstrommel 3/8 | ||||
077A | 165405-2 | 23.75 | 28.74 | |
Wormwiel | ||||
078 | 221422-3 | 5.22 | 6.32 | |
Schroef 4x12 | ||||
079 | 911116-5 | 0.83 | 1.00 | |
Oliepomp | ||||
080 | 168393-2 | 31.62 | 38.26 | |
Sluitring 10 | ||||
081 | 253758-2 | 0.83 | 1.00 | |
Olieslang verbinder | ||||
082 | 421873-2 | 1.43 | 1.73 | |
Olie slang | ||||
083 | 421876-6 | 0.83 | 1.00 | |
Drukveer | ||||
084 | 231975-4 | 0.83 | 1.00 | |
Afdekkap | ||||
085 | 416274-7 | 0.83 | 1.00 | |
Zeskant Bout 5X20 LF1000 A | ||||
086 | 265550-4 | 0.83 | 1.00 | |
Sluitring 5mm DSP601 A | ||||
087 | 253414-4 | 0.83 | 1.00 | |
Flensbout M5x40 | ||||
088 | 266354-7 | 1.02 | 1.23 | |
Uitlaat | ||||
089 | 168392-4 | 12.58 | 15.22 | |
Uitlaatpakking | ||||
090 | 418718-3 | 4.81 | 5.82 | |
Zeskant bout | ||||
091 | 922123-3 | 0.83 | 1.00 | |
Gasschijf | ||||
092 | 418717-5 | 1.43 | 1.73 | |
Spruitstuk | ||||
093 | 421871-6 | 3.65 | 4.42 | |
Carburateur | ||||
094 | 168394-0 | 46.31 | 56.04 | |
O-ring 15 | ||||
095 | 213221-7 | 1.06 | 1.28 | |
Luchtfilterhuis | ||||
096 | 418702-8 | 1.72 | 2.08 | |
Schroef 5x45 | ||||
097 | 911268-2 | 0.83 | 1.00 | |
Luchtfilter | ||||
098 | 443118-8 | 1.72 | 2.08 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
099 | 125255-7 | |||
Inbusbout 5x20 | ||||
100 | 922232-8 | 1.01 | 1.22 | |
Cilinder | ||||
101 | 183944-0 | 191.00 | 231.11 | |
Keerring | ||||
102 | 213131-8 | 7.44 | 9.00 | |
Krukas | ||||
103 | 153910-1 | 55.92 | 67.66 | |
Kogellager 6001C3 Rpt250 A | ||||
104 | 210113-1 | 5.46 | 6.61 | |
Kogellager 6001C3 Rpt250 A | ||||
105 | 210113-1 | 5.46 | 6.61 | |
Borgring tbv zuigerpen | ||||
106 | 233976-8 | 0.83 | 1.00 | |
Naaldlager | ||||
107 | 212955-9 | 5.46 | 6.61 | |
Zuiger | ||||
108 | 317811-9 | 11.68 | 14.13 | |
Keerring | ||||
109 | 213131-8 | 7.44 | 9.00 | |
Zuigerpen | ||||
110 | 324467-1 | 2.93 | 3.55 | |
Borgring tbv zuigerpen | ||||
111 | 233976-8 | 0.83 | 1.00 | |
Zuigerveer | ||||
112 | 324463-9 | 4.81 | 5.82 | |
Cilinder | ||||
113 | 183944-0 | 191.00 | 231.11 | |
Vliegwiel | ||||
114 | 317813-5 | 22.75 | 27.53 | |
Torsieveer 11 | ||||
115 | 231672-2 | 0.83 | 1.00 | |
Palinrichting | ||||
116 | 345453-9 | 0.83 | 1.00 | |
Inbusbout | ||||
117 | 266342-4 | 0.83 | 1.00 | |
Veerring M8 | ||||
118 | 942201-3 | 0.83 | 1.00 | |
Zeskant moer M8 | ||||
119 | 931403-6 | 0.83 | 1.00 | |
Afstandbus | ||||
120 | 418714-1 | 1.02 | 1.23 | |
Ontsteking | ||||
121 | 125278-5 | 28.85 | 34.91 | |
Flensbout M4x18 | ||||
122 | 266359-7 | 0.83 | 1.00 | |
Bougie Cmr6a | ||||
123 | 965603030 | 12.55 | 15.19 | |
Bougieveer | ||||
124 | 324465-5 | 0.83 | 1.00 | |
Bougiedop | ||||
125 | 421878-2 | 1.24 | 1.50 | |
Schroef | ||||
126 | WJ00096325 | 1.72 | 2.08 | |
Deksel Ea3201S A | ||||
127 | WJ00021158 | 2.16 | 2.61 | |
Diafragma | ||||
128 | WJ00095586 | 10.81 | 13.08 | |
Pakking Ht2350/60D A | ||||
129 | 442183-4 | 2.08 | 2.52 | |
Pen Dcs230T A | ||||
130 | WJ00014477 | 2.80 | 3.39 | |
Stelvork | ||||
131 | WJ00016648 | 2.08 | 2.52 | |
Veer | ||||
132 | WJ00983160 | 1.72 | 2.08 | |
Schroef | ||||
133 | WJ00096424 | 1.43 | 1.73 | |
Vlotternaald | ||||
134 | WJ00008282 | 7.44 | 9.00 | |
Inlaatzeef | ||||
135 | WJ00014070 | 1.72 | 2.08 | |
Pomp diafragma | ||||
136 | WJ00009599 | 4.08 | 4.94 | |
Pakking "carb" | ||||
137 | 442172-9 | 5.22 | 6.32 | |
Sproeier | ||||
138 | WJ00112245 | 7.80 | 9.44 | |
O-ring | ||||
139 | WJ00016104 | 2.16 | 2.61 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
140 | WJ00096364 | |||
Sluitring 4 | ||||
143 | 941051-3 | 0.83 | 1.00 | |
Veerring M4 | ||||
144 | 942051-6 | 0.83 | 1.00 |
