Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DFR452'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

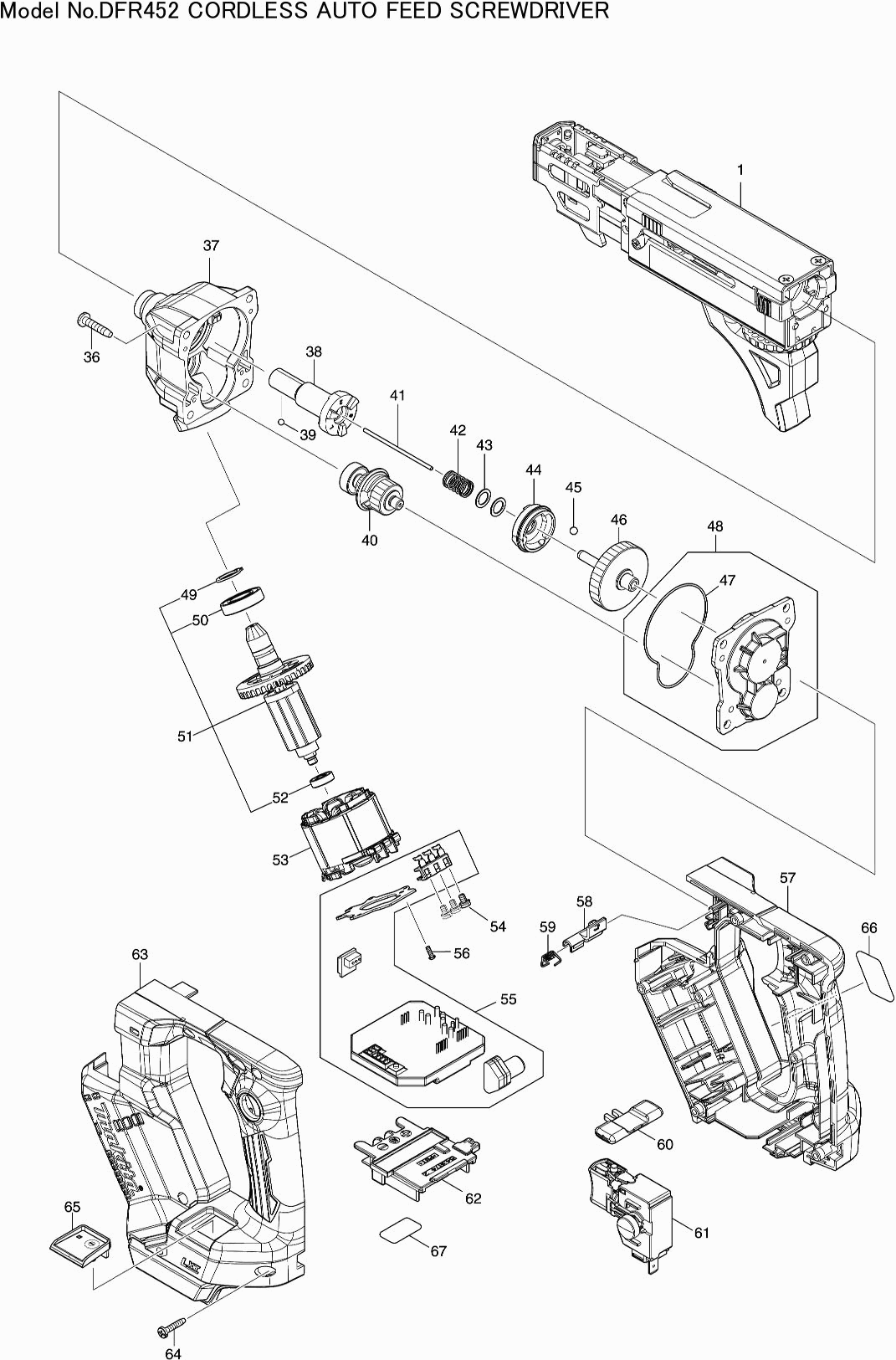

Tekeningen van de Makita DFR452
Onderdelen lijst van de Makita DFR452
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Neusstuk DFR452 | ||||
001 | 191W93-7 | 80.06 | 96.87 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
002 | 422695-3 | |||
Hefboom | ||||
003 | 345837-1 | 0.83 | 1.00 | |
Drukveer 2 | ||||
004 | 233211-4 | 0.83 | 1.00 | |
Pen 6 | ||||
005 | 256451-7 | 1.27 | 1.54 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
006 | 413525-9 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
007 | 257855-6 | |||
Stopper 6833 | ||||
008 | 310062-3 | 5.22 | 6.32 | |
Torsieveer 4 | ||||
009 | 231636-6 | 0.83 | 1.00 | |
Pen 3 | ||||
010 | 256158-5 | 0.83 | 1.00 | |
Tandwiel 16 | ||||
011 | 226344-2 | 1.43 | 1.73 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
012 | 141A78-1 | |||
Drukveer 6 | ||||
013 | 233212-2 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
013-1 | 232771-3 | |||
Aanvoerwiel | ||||
014 | 416518-5 | 2.80 | 3.39 | |
Stofafdekkap DFR452 | ||||
015 | 162934-6 | 5.87 | 7.10 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
016 | 141A75-7 | |||
Tapschroef 3x16 | ||||
017 | 266130-9 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
018 | 347825-4 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
019 | 232696-1 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
020 | 8040Y5-5 | |||
Blokkeerhandel | ||||
021 | 450111-5 | 1.21 | 1.46 | |
Bus | ||||
022 | 257764-9 | 1.72 | 2.08 | |
Stelschroef | ||||
023 | 265177-0 | 2.08 | 2.52 | |
Schakelpin DFR452 | ||||
024 | 313378-5 | 2.92 | 3.53 | |
Verzonkenschroef 4x8 | ||||
025 | 912107-9 | 0.83 | 1.00 | |
Kleminrichting DFR452 | ||||
026 | 141A77-3 | 21.54 | 26.06 | |
Rubber pen 4 | ||||
026 | 263032-0 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
027 | 216001-0 | |||
Knop 42mm | ||||
028 | 417056-0 | 1.43 | 1.73 | |
O-ring 12 | ||||
029 | 213107-5 | 0.83 | 1.00 | |
Sluitring 6 6835D | ||||
030 | 267201-5 | 1.06 | 1.28 | |
Verzonken schroef 4x12 | ||||
031 | 912117-6 | 0.83 | 1.00 | |
Schroefgeleiderset DFR452 | ||||
032 | 183T81-0 | 4.73 | 5.72 | |
Met.Schroef M3x6mm WR100D | ||||
033 | 265A38-0 | 0.83 | 1.00 | |
Schroefgeleiderset DFR452 | ||||
034 | 183T81-0 | 4.73 | 5.72 | |
Tapschroef 3x16 | ||||
035 | 266130-9 | 0.83 | 1.00 | |
Tapschroef Pt4x20 | ||||
036 | 266045-0 | 0.83 | 1.00 | |
Tandwielhuis cpl DFR452/551 | ||||
037 | 141A64-2 | 65.59 | 79.36 | |
O-ring 17 | ||||
037 | 213265-7 | 0.83 | 1.00 | |
O-ring 24 | ||||
037 | 213380-7 | 0.83 | 1.00 | |
As 270s cpl DFR452/551 | ||||
038 | 141A67-6 | 23.75 | 28.74 | |
Stalen kogel 3 | ||||
039 | 216019-1 | 0.83 | 1.00 | |
Tandwiel 21-25 cpl DFR/551 A | ||||
040 | 141J99-7 | 53.38 | 64.59 | |
As | ||||
041 | 268325-0 | 0.83 | 1.00 | |
Drukveer 8 | ||||
042 | 234121-8 | 0.83 | 1.00 | |
Sluitring 8 | ||||
043 | 267202-3 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
044 | 223192-0 | |||
Stalen kogel 4 | ||||
045 | 216008-6 | 0.83 | 1.00 | |
Tandwiel 46 cpl DFR452/551 | ||||
046 | 141A63-4 | 28.85 | 34.91 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
047 | 422692-9 | |||
Tandwielhuisk assy DFR452/551 | ||||
048 | 136412-2 | 11.16 | 13.50 | |
Borgring S-12 | ||||
049 | 961052-5 | 0.83 | 1.00 | |
Kogellager 6901ddw | ||||
050 | 211288-9 | 5.88 | 7.11 | |
Anker assy DFR452/551 | ||||
051 | 519685-6 | 57.06 | 69.04 | |
Kogellager 609ddw | ||||
052 | 210039-7 | 3.20 | 3.87 | |
Veld DFR452/551 | ||||
053 | 629A57-4 | 12.58 | 15.22 | |
Kruiskop Schroef M3X6 | ||||
054 | 652069-6 | 0.83 | 1.00 | |
Controller DFR452/551 | ||||
055 | 620E75-9 | 84.94 | 102.78 | |
Parker Ck 2x6mm | ||||
056 | 266490-9 | 0.83 | 1.00 | |
Motorhuisset DFR452/551 P | ||||
057A | 183T80-2 | 26.11 | 31.59 | |
Borgmoer M4x7mm | ||||
057AC10 | 252126-6 | 0.83 | 1.00 | |
Rubber pen 6 | ||||
057AC20 | 263005-3 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
057B | 183W94-9 | |||
Borgmoer M4x7mm | ||||
057BC10 | 252126-6 | 0.83 | 1.00 | |
Rubber pen 6 | ||||
057BC20 | 263005-3 | 0.83 | 1.00 | |
Schakelhandel cpl DFR452/551 | ||||
058 | 141A65-0 | 5.22 | 6.32 | |
Torsieveer 3 DFR452/551 | ||||
059 | 232703-0 | 0.83 | 1.00 | |
Schakelknop | ||||
060 | 455053-8 | 0.83 | 1.00 | |
Schakelaar C3JW-4B-1L DUT130 | ||||
061 | 651088-9 | 26.11 | 31.59 | |
Aansluitunit | ||||
062 | 643874-2 | 3.65 | 4.42 | |
Motorhuisset DFR452/551 P | ||||
063A | 183T80-2 | 26.11 | 31.59 | |
Borgmoer M4x7mm | ||||
063AC10 | 252126-6 | 0.83 | 1.00 | |
Rubber pen 6 | ||||
063AC10 | 263005-3 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
063B | 183W94-9 | |||
Borgmoer M4x7mm | ||||
063BC10 | 252126-6 | 0.83 | 1.00 | |
Rubber pen 6 | ||||
063BC20 | 263005-3 | 0.83 | 1.00 | |
Tapschroef 3x16 | ||||
064 | 266130-9 | 0.83 | 1.00 | |
Schakelplaat cpl DFR452/551P | ||||
065A | 141G67-2 | 4.58 | 5.54 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
065AC10 | 8031T5-3 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
065B | 141L34-7 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
065C10 | 8031T5-3 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
066 | 8110H0-9 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
067 | 8110H4-1 | |||
Dunne Sluitring 8 * | ||||
068 | 253309-1 | 0.83 | 1.00 |
