Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DJR186'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

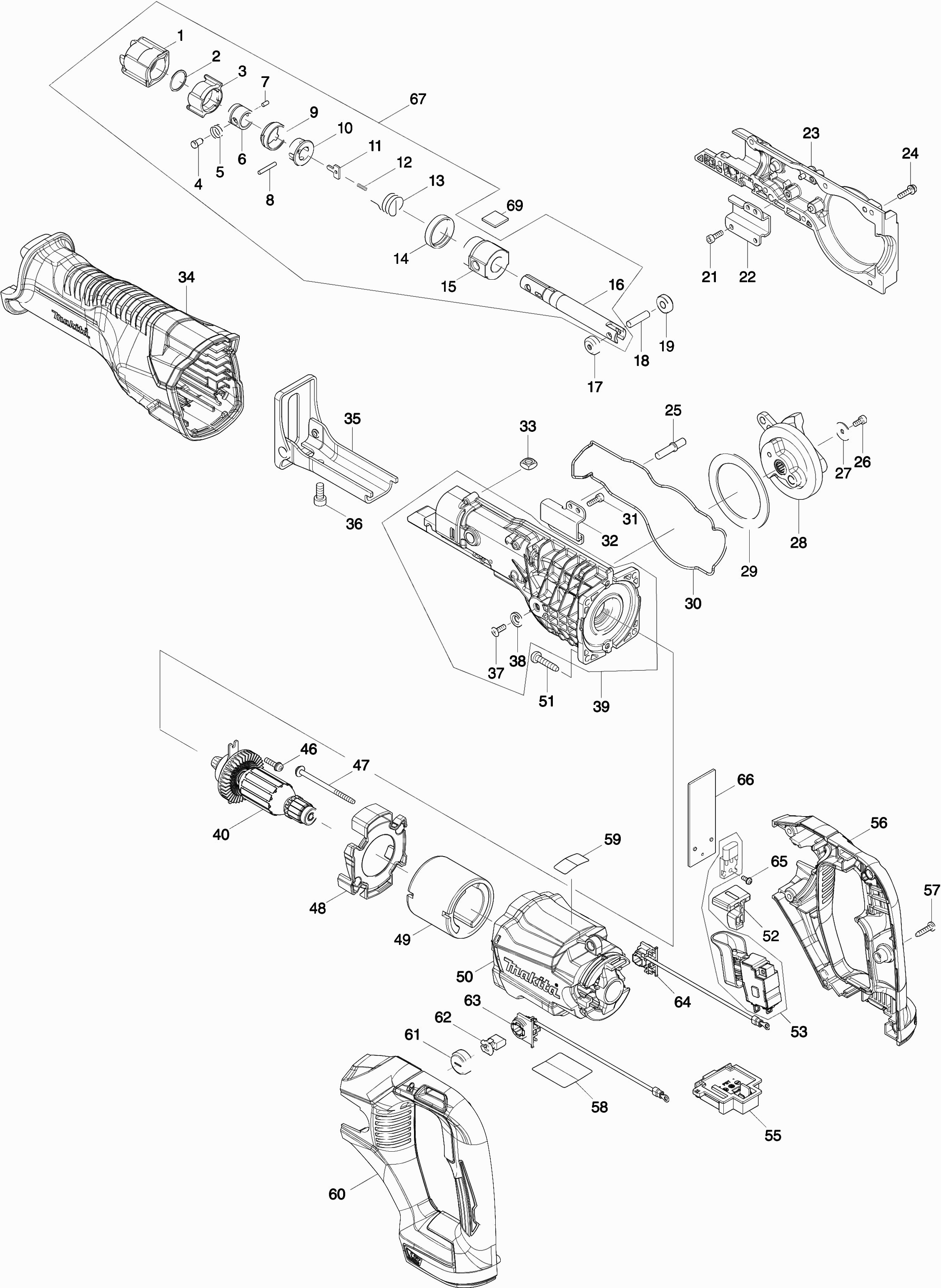

Tekeningen van de Makita DJR186
Onderdelen lijst van de Makita DJR186
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Beschermkap | ||||
001 | 424763-8 | 0.83 | 1.00 | |
Borgring 18A | ||||
002 | 257430-8 | 0.83 | 1.00 | |
Stuurhuls | ||||
003 | 310662-9 | 7.44 | 9.00 | |
Kraagpin 5 | ||||
004 | 256569-4 | 0.83 | 1.00 | |
Drukveer 6 | ||||
005 | 234381-2 | 0.83 | 1.00 | |
Drukveer 6 | ||||
005A | 234381-2 | 0.83 | 1.00 | |
Drukveer 6 | ||||
005B | 233345-3 | 0.83 | 1.00 | |
Geleidingshuls Bjr181 A | ||||
006 | 327043-0 | 1.24 | 1.50 | |
Pin 3 | ||||
007 | 268094-3 | 2.08 | 2.52 | |
Pen 3 | ||||
008 | 256158-5 | 0.83 | 1.00 | |
Stuurhuls geleider | ||||
009 | 417791-0 | 2.08 | 2.52 | |
Huls | ||||
010 | 418311-3 | 0.83 | 1.00 | |
Drukplaat | ||||
011 | 345214-7 | 1.01 | 1.22 | |
Drukveer 2 | ||||
012 | 233025-1 | 0.83 | 1.00 | |
Torsieveer 17 | ||||
013 | 231687-9 | 0.83 | 1.00 | |
Rubberring | ||||
014 | 424762-0 | 0.83 | 1.00 | |
Zaagas Compl | ||||
015 | 127397-3 | 28.85 | 34.91 | |
Keerring 14 | ||||
015A | 213151-2 | 2.80 | 3.39 | |
X-ring 14 | ||||
015B | 213174-0 | 2.80 | 3.39 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
016 | 161376-1 | |||
Steunwiel | ||||
017 | 310663-7 | 0.83 | 1.00 | |
Pen 6 | ||||
018 | 268341-2 | 0.83 | 1.00 | |
Steunwiel | ||||
019 | 310663-7 | 0.83 | 1.00 | |
Inbusbout 4x12 | ||||
021 | 265353-6 | 0.83 | 1.00 | |
Geleider | ||||
022 | 346936-2 | 1.24 | 1.50 | |
Tandwielhuis | ||||
023 | 143381-0 | 12.58 | 15.22 | |
Schroef 4X16 A | ||||
024 | 911526-6 | 0.83 | 1.00 | |
Kraagpin 6-8 | ||||
025 | 256567-8 | 0.83 | 1.00 | |
Inbusbout M4X8 A | ||||
026 | 265911-8 | 0.83 | 1.00 | |
Sluitring 4 | ||||
027 | 267491-0 | 0.83 | 1.00 | |
Tandwiel cpl | ||||
028 | 143377-1 | 21.70 | 26.26 | |
Sluitring 54 | ||||
029 | 267490-2 | 1.72 | 2.08 | |
Afdichtring | ||||
030 | 424764-6 | 0.83 | 1.00 | |
Inbusbout 4x12 | ||||
031 | 265353-6 | 0.83 | 1.00 | |
Geleider | ||||
032 | 346935-4 | 1.24 | 1.50 | |
Zeskantmoer M6 | ||||
033 | 252159-1 | 2.08 | 2.52 | |
Beschermhuls | ||||
034 | 424768-8 | 14.23 | 17.22 | |
Zaagvoet Djr186 A | ||||
035 | 161812-7 | 5.88 | 7.11 | |
Inbusschroef M6x14mm | ||||
036 | 265531-8 | 0.83 | 1.00 | |
Verzonken schroef 4x10 | ||||
037 | 265135-6 | 0.83 | 1.00 | |
Sluitring 6 | ||||
038 | 253825-3 | 0.83 | 1.00 | |
Tandwielhuis L DJR186 A | ||||
039 | 126678-2 | 21.70 | 26.26 | |
Anker | ||||
040 | 519392-1 | 28.85 | 34.91 | |
Anker | ||||
040A | 519392-1 | 28.85 | 34.91 | |
Borgring S-15 | ||||
040B | 961055-9 | 0.83 | 1.00 | |
Kogellager 6002ddw | ||||
040C | 211236-8 | 9.52 | 11.52 | |
Tandwiel 7 | ||||
040D | 227650-8 | 9.54 | 11.54 | |
Kogellager 607Zz A | ||||
040E | 211382-7 | 0.83 | 1.00 | |
Lagerborging | ||||
044 | 285740-3 | 0.83 | 1.00 | |
Schroef 4X16 A | ||||
046 | 911526-6 | 0.83 | 1.00 | |
Tapschroef Pf 4x65 | ||||
047 | 266060-4 | 1.43 | 1.73 | |
Tussenplaat Djr186 | ||||
048 | 456207-0 | 0.83 | 1.00 | |
MAGNEET HOUDER AS3625 A | ||||
049 | 638571-3 | 8.63 | 10.44 | |
Motorhuis | ||||
050 | 456206-2 | 7.44 | 9.00 | |
Tapschroef 5x25 | ||||
051 | 266041-8 | 0.83 | 1.00 | |
Blokkeerknop Djr186 | ||||
052 | 456208-8 | 0.83 | 1.00 | |
Schakelaar | ||||
053 | 650760-0 | 34.36 | 41.58 | |
Aansluitunit (3 contacten) | ||||
055 | 644808-8 | 3.65 | 4.42 | |
Aansluitunit (3 contacten) | ||||
055A | 644809-6 | 4.08 | 4.94 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
056 | 183C48-6 | |||
Handgreep set | ||||
056A | 183C49-4 | 14.23 | 17.22 | |
Rubber pen 6 | ||||
056C10 | 263005-3 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
057 | 266326-2 | |||
Naamplaat Djr186 | ||||
058 | 851R04-1 | 0.83 | 1.00 | |
Handgreep set | ||||
060 | 183C49-4 | 14.23 | 17.22 | |
Handgreep set | ||||
060A | 183C49-4 | 14.23 | 17.22 | |
Rubber pen 6 | ||||
060C10 | 263005-3 | 0.83 | 1.00 | |
Koolborsteldop | ||||
061 | 643829-7 | 0.83 | 1.00 | |
Koolborstel set Cb-441 | ||||
062 | 194435-6 | 4.58 | 5.54 | |
Koolborstelhouder "r" | ||||
063 | 643507-9 | 2.08 | 2.52 | |
Koolborstelhouder "l" | ||||
064 | 643508-7 | 2.08 | 2.52 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
065 | 911011-9 | |||
Hitteschild Djr186 | ||||
066 | 689204-3 | 0.83 | 1.00 | |
Zaagas Compl | ||||
067 | 127397-3 | 28.85 | 34.91 | |
Lijn filter | ||||
068 | 688131-1 | 0.83 | 1.00 | |
Dempingsvilt | ||||
069 | 424858-7 | 0.83 | 1.00 |
