Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DTDA140'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

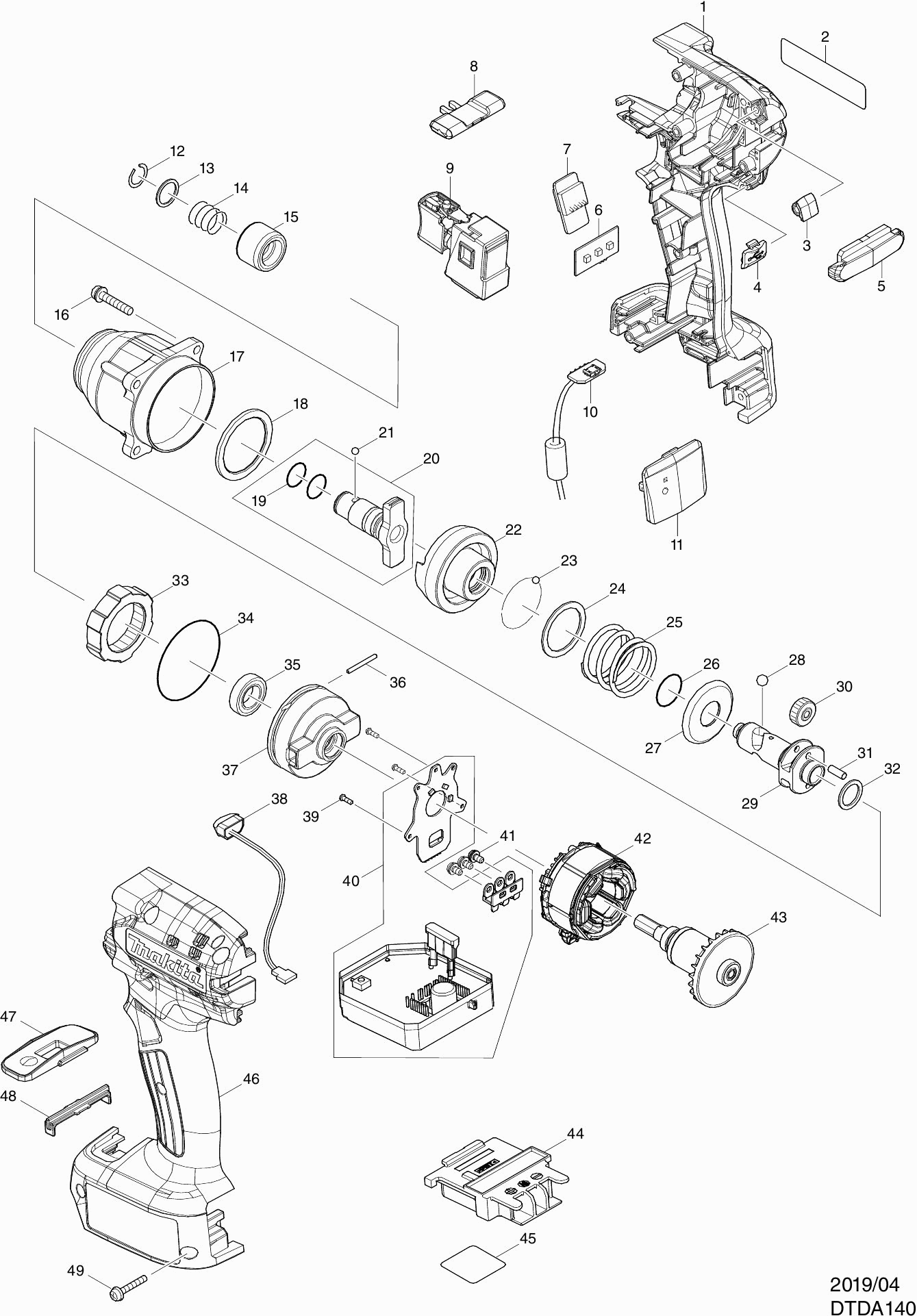

Tekeningen van de Makita DTDA140
Onderdelen lijst van de Makita DTDA140
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 001 | 183P03-6 | |||
| Rubber pen 6 | ||||
| 001C10 | 263005-3 | 0.83 | 1.00 | |
| Zeskant moer M3 | ||||
| 001C20 | 931002-4 | 0.83 | 1.00 | |
| Naamplaat DTDA0100 | ||||
| 002 | 855U58-8 | 0.83 | 1.00 | |
| Afdekkap zwart | ||||
| 003 | 459417-8 | 4.08 | 4.94 | |
| Usb afdekkap | ||||
| 004 | 144709-5 | 2.80 | 3.39 | |
| Lens | ||||
| 005 | 457484-7 | 2.08 | 2.52 | |
| Licht circuit DTD040 | ||||
| 006 | 620A98-3 | 9.52 | 11.52 | |
| Buzzer circuit DTDA-serie | ||||
| 007 | 620A97-5 | 8.46 | 10.24 | |
| Schakelknop | ||||
| 008 | 455053-8 | 0.83 | 1.00 | |
| Schakelaar cpl DTDA140 | ||||
| 009 | 140L08-5 | 34.36 | 41.58 | |
| Schakelaarkap DTDA series | ||||
| 009C10 | 422465-0 | 5.22 | 6.32 | |
| USB circuit DTDA-series | ||||
| 010 | 620A99-1 | 11.16 | 13.50 | |
| Afdekkap | ||||
| 011 | 459402-1 | 8.46 | 10.24 | |
| Sluitring 12 | ||||
| 013 | 267085-1 | 0.83 | 1.00 | |
| Drukveer 13 | ||||
| 014 | 233005-7 | 0.83 | 1.00 | |
| Bus | ||||
| 015 | 162257-2 | 11.19 | 13.54 | |
| Schroef 4x22 | ||||
| 016 | 265145-3 | 0.83 | 1.00 | |
| Slaghuis B DTWA100 | ||||
| 017 | 140L06-9 | 39.92 | 48.30 | |
| Kogellager 68/14LLU DTDA serie | ||||
| 017C10 | 210177-5 | 5.22 | 6.32 | |
| O-ring 24 | ||||
| 017C20 | 213380-7 | 0.83 | 1.00 | |
| Sluitring 18mm DTDA serie | ||||
| 017C30 | 267063-1 | 0.83 | 1.00 | |
| Seegering R24 | ||||
| 017C40 | 962113-4 | 0.83 | 1.00 | |
| Sluitring nylon 30mm DTD171 | ||||
| 018 | 261160-5 | 0.83 | 1.00 | |
| O-ring 12 | ||||
| 019 | 213118-0 | 0.83 | 1.00 | |
| Aambeeld M DTDA-serie | ||||
| 020 | 136116-6 | 128.54 | 155.53 | |
| Stalen bal 3.5 | ||||
| 021 | 216040-0 | 0.83 | 1.00 | |
| Slagstuk D DTWA140 | ||||
| 022 | 327345-4 | 39.89 | 48.27 | |
| Stalen bal 3.5 | ||||
| 023 | 216040-0 | 0.83 | 1.00 | |
| Platte ring 24 | ||||
| 024 | 267175-0 | 0.83 | 1.00 | |
| Drukveer 25 C DTDA140 | ||||
| 025 | 232526-6 | 23.75 | 28.74 | |
| O-ring 14mm | ||||
| 026 | 213541-9 | 0.83 | 1.00 | |
| Sluitring 14 | ||||
| 027 | 267851-6 | 1.21 | 1.46 | |
| Stalen bal 5.6 | ||||
| 028 | 216041-8 | 0.83 | 1.00 | |
| As B DTDA100 | ||||
| 029 | 327355-1 | 121.98 | 147.60 | |
| Tandwiel 16 DTWA/DTDA-series | ||||
| 030 | 226896-3 | 3.55 | 4.30 | |
| Pen 3.5 | ||||
| 031 | 256173-9 | 0.83 | 1.00 | |
| Sluitring 12 | ||||
| 032 | 267104-3 | 0.83 | 1.00 | |
| Tandwiel 39 DTDA-series | ||||
| 033 | 226895-5 | 5.22 | 6.32 | |
| O-ring 42 | ||||
| 034 | 213561-3 | 0.83 | 1.00 | |
| Kogellager 6801llb | ||||
| 035 | 210112-3 | 5.22 | 6.32 | |
| Pin 2mm DTDA-serie | ||||
| 036 | 256555-5 | 0.83 | 1.00 | |
| Tandwielkast DTDA-serie | ||||
| 037 | 459400-5 | 5.87 | 7.10 | |
| Led-circuit | ||||
| 038 | 620521-2 | 5.88 | 7.11 | |
| Parker Ck 2x6mm | ||||
| 039 | 266490-9 | 0.83 | 1.00 | |
| Controller DTDA140 | ||||
| 040 | 620A31-5 | 174.44 | 211.07 | |
| Kruiskop Schroef M3X6 | ||||
| 041 | 652069-6 | 0.83 | 1.00 | |
| Veld DTDA100 | ||||
| 042 | 629418-2 | 12.55 | 15.19 | |
| Motor DTWA100 | ||||
| 043 | 619574-6 | 70.18 | 84.92 | |
| Aansluitunit (3 contacten) | ||||
| 044 | 643850-6 | 4.58 | 5.54 | |
| Serienr label DTDA100 | ||||
| 045 | 855U63-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 046 | 183P03-6 | |||
| Rubber pen 6 | ||||
| 046C10 | 263005-3 | 0.83 | 1.00 | |
| Zeskant moer M3 | ||||
| 046C20 | 931002-4 | 0.83 | 1.00 | |
| Indicatieplt BLK DTDA140 | ||||
| 047 | 140L12-4 | 9.52 | 11.52 | |
| Indicatie blk DTDA140 | ||||
| 047C10 | 819J55-2 | 4.58 | 5.54 | |
| Stopper DTDA-serie | ||||
| 048 | 459424-1 | 2.44 | 2.95 | |
| Schroef M30x20 | ||||
| 049 | 251581-9 | 0.83 | 1.00 | |
