Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita HM0871C'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

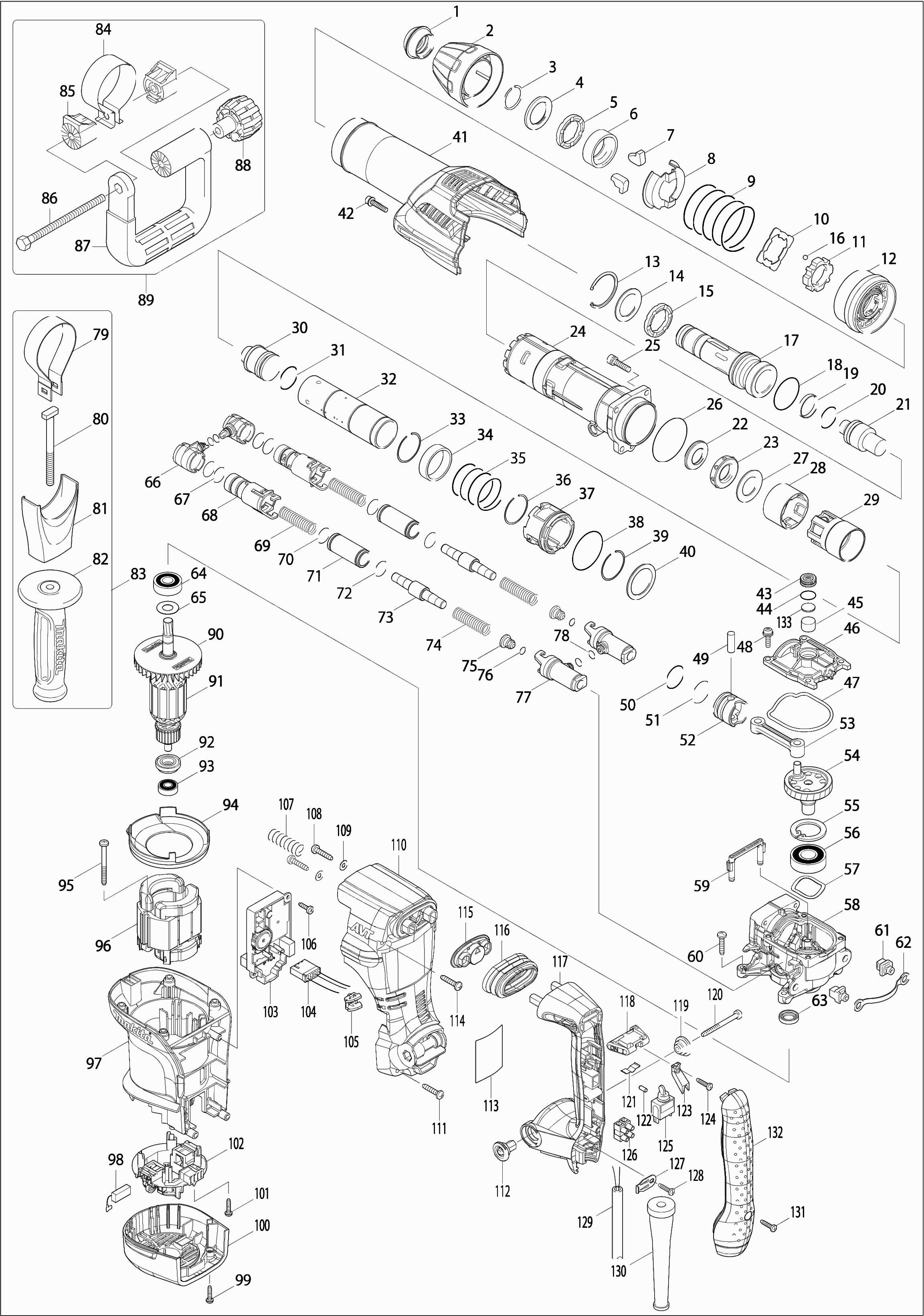

Tekeningen van de Makita HM0871C
Onderdelen lijst van de Makita HM0871C
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Beitelhouder deksel | ||||
001* | 286287-0 | 1.43 | 1.73 | |
Beitelblokkeerkap | ||||
002 | 451432-8 | 3.22 | 3.90 | |
Veerring 25 | ||||
003* | 231984-3 | 0.83 | 1.00 | |
Platte ring 28 | ||||
004 | 267272-2 | 2.80 | 3.39 | |
Rubber ring 28 | ||||
005 | 424261-2 | 1.43 | 1.73 | |
Ontgrendelring | ||||
006 | 331659-5 | 6.58 | 7.96 | |
Gereedschapklem | ||||
007* | 310108-5 | 7.44 | 9.00 | |
Veergeleider | ||||
008 | 346677-0 | 8.46 | 10.24 | |
Drukveer 52 Hm0860C | ||||
009 | 233387-7 | 1.72 | 2.08 | |
Afdichtingsplaat | ||||
010 | 346141-1 | 1.72 | 2.08 | |
Blokkeerring | ||||
011 | 310145-9 | 11.19 | 13.54 | |
Verwisselring | ||||
012 | 451433-6 | 4.08 | 4.94 | |
Borgring R42 | ||||
013 | 257960-9 | 5.22 | 6.32 | |
Platte ring 29 | ||||
014 | 267273-0 | 1.24 | 1.50 | |
Rubber ring 28 | ||||
015 | 424261-2 | 1.43 | 1.73 | |
Stalen kogel 4.8 | ||||
016 | 216002-8 | 0.83 | 1.00 | |
Beitelhouder | ||||
017 | 324387-9 | 90.50 | 109.50 | |
O-ring 38 | ||||
018 | 213527-3 | 1.01 | 1.22 | |
Fluoride ring 28 | ||||
019* | 213431-6 | 10.81 | 13.08 | |
O-ring 23 | ||||
020* | 213394-6 | 0.83 | 1.00 | |
Slagbout | ||||
021 | 324389-5 | 12.58 | 15.22 | |
Ring 20 | ||||
022 | 325732-1 | 4.58 | 5.54 | |
Rubber ring 20 | ||||
023 | 424245-0 | 2.08 | 2.52 | |
Cilinder | ||||
024 | 318511-4 | 57.06 | 69.04 | |
Zeskant bout 6x25 | ||||
025 | 922341-3 | 0.83 | 1.00 | |
O-ring 53 | ||||
026 | 213656-2 | 1.21 | 1.46 | |
Platte ring 23 | ||||
027 | 267407-5 | 1.72 | 2.08 | |
Geleidering | ||||
028 | 451639-6 | 2.44 | 2.95 | |
Geleidebus | ||||
029 | 450098-1 | 3.22 | 3.90 | |
Zwevende zuiger | ||||
030 | 324388-7 | 11.16 | 13.50 | |
O-ring 24 | ||||
031* | 213958-6 | 2.44 | 2.95 | |
Cilinder 32 | ||||
032 | 331658-7 | 60.98 | 73.79 | |
Veerring 34 | ||||
033 | 233927-1 | 0.83 | 1.00 | |
Ring 36 | ||||
034 | 331660-0 | 8.46 | 10.24 | |
Drukveer 37 Hm0860C | ||||
035 | 233386-9 | 1.01 | 1.22 | |
Veerring 34 | ||||
036 | 233927-1 | 0.83 | 1.00 | |
Cilinder geleider | ||||
037 | 318510-6 | 10.81 | 13.08 | |
O-ring 46 | ||||
038 | 213611-4 | 0.83 | 1.00 | |
Veerring 34 | ||||
039 | 233927-1 | 0.83 | 1.00 | |
Platte ring 34 | ||||
040 | 267079-6 | 2.08 | 2.52 | |
Huis deksel | ||||
041 | 451443-3 | 12.58 | 15.22 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
042 | 922243-3 | |||
Filterkap | ||||
043 | 419988-7 | 0.83 | 1.00 | |
O-ring 16 | ||||
044 | 213218-6 | 0.83 | 1.00 | |
Filter | ||||
045 | 443129-3 | 0.83 | 1.00 | |
Vuldop | ||||
046 | 451434-4 | 3.22 | 3.90 | |
Afdichtring | ||||
047 | 424244-2 | 0.83 | 1.00 | |
Schroef Vk 20mm | ||||
048 | 911233-1 | 0.83 | 1.00 | |
Pen 8 | ||||
049 | 268104-6 | 1.01 | 1.22 | |
O-ring 24 | ||||
050* | 213958-6 | 2.44 | 2.95 | |
O-ring 26 | ||||
051* | 213432-4 | 0.83 | 1.00 | |
Zuiger | ||||
052 | 418349-8 | 2.08 | 2.52 | |
Drijfstang | ||||
053 | 418350-3 | 3.65 | 4.42 | |
Krukas 17,5 | ||||
054 | 325734-7 | 17.90 | 21.66 | |
Borgring | ||||
055 | 257998-4 | 0.83 | 1.00 | |
Kogellager 6203llu | ||||
056 | 211490-4 | 7.44 | 9.00 | |
Veerring 30 | ||||
057 | 267825-7 | 0.83 | 1.00 | |
Krukashuis cpl | ||||
058 | 140204-3 | 70.18 | 84.92 | |
Naaldlager 1412 Hm0860C | ||||
058A | 212157-7 | 4.58 | 5.54 | |
Luchtpijp | ||||
059 | 451429-7 | 1.72 | 2.08 | |
Tapschroef 5x25 | ||||
060 | 266041-8 | 0.83 | 1.00 | |
Passtuk | ||||
061 | 419008-7 | 0.83 | 1.00 | |
Vibratieplaat | ||||
062 | 423400-1 | 0.83 | 1.00 | |
Keerring 12mm | ||||
063 | 213678-2 | 5.22 | 6.32 | |
NULL | ||||
064 | 211106-1 | 5.22 | 6.32 | |
Sluitring 12 | ||||
065 | 253759-0 | 0.83 | 1.00 | |
Steun, pijphouder- | ||||
066 | 455791-2 | 1.72 | 2.08 | |
O-ring 18 | ||||
067 | 213275-4 | 0.83 | 1.00 | |
Pijphouder B | ||||
068 | 451436-0 | 2.56 | 3.10 | |
Drukveer 12 | ||||
069 | 234134-9 | 0.83 | 1.00 | |
O-ring 18 | ||||
070 | 213275-4 | 0.83 | 1.00 | |
NULL | ||||
071 | 324572-4 | 7.44 | 9.00 | |
O-ring 18 | ||||
072 | 213275-4 | 0.83 | 1.00 | |
Balansgewicht | ||||
073 | 325733-9 | 2.80 | 3.39 | |
Drukveer 12 | ||||
074 | 234134-9 | 0.83 | 1.00 | |
Veergeleider | ||||
075 | 419011-8 | 0.83 | 1.00 | |
O-ring 8 | ||||
076 | 213030-4 | 0.83 | 1.00 | |
Pijphouder A | ||||
077 | 451435-2 | 2.56 | 3.10 | |
O-ring 8 | ||||
078 | 213030-4 | 0.83 | 1.00 | |
Handgreep basis | ||||
084 | 152620-7 | 16.07 | 19.44 | |
Handgreep opvulbus | ||||
085 | 417002-3 | 1.43 | 1.73 | |
Zeskant bout 8x150 | ||||
086 | 265439-6 | 2.80 | 3.39 | |
Zijhandgreep | ||||
087 | 417003-1 | 16.13 | 19.52 | |
Knop M8 | ||||
088 | 252640-2 | 5.88 | 7.11 | |
Handgreep D-type | ||||
089 | 134909-5 | 25.10 | 30.37 | |
Waaier 76 | ||||
090 | 240119-5 | 3.22 | 3.90 | |
Anker | ||||
091 | 513793-5 | 60.98 | 73.79 | |
Isolatiering | ||||
092 | 681650-6 | 5.22 | 6.32 | |
Kogellager 608ddw | ||||
093 | 210005-4 | 4.58 | 5.54 | |
Tussenplaat | ||||
094 | 451438-6 | 1.72 | 2.08 | |
Tapschroef Pt 5X55 Hr5001C A | ||||
095 | 266095-5 | 1.01 | 1.22 | |
Veld 240v | ||||
096 | 625764-1 | 28.73 | 34.76 | |
Motorhuis | ||||
097 | 451423-9 | 17.90 | 21.66 | |
Koolborstelset Cb350 | ||||
098* | 195004-6 | 6.88 | 8.32 | |
Tapschroef 4x18 | ||||
099 | 265A48-7 | 0.90 | 1.09 | |
Achterdeksel | ||||
100 | 451442-5 | 6.16 | 7.45 | |
Tapschroef 4x18 | ||||
101 | 265A48-7 | 0.90 | 1.09 | |
Koolborstelunit | ||||
102 | 638674-3 | 8.46 | 10.24 | |
Toerenregelcircuit | ||||
103 | 631932-6 | 65.59 | 79.36 | |
Draadboom | ||||
104 | 638675-1 | 5.87 | 7.10 | |
Lens | ||||
105 | 451428-9 | 1.21 | 1.46 | |
Tapschroef 4X14 Ga7020 A | ||||
106 | 266385-6 | 0.83 | 1.00 | |
Drukveer 11 | ||||
107 | 233434-4 | 1.27 | 1.54 | |
Tapschroef 5x25 | ||||
108 | 266041-8 | 0.83 | 1.00 | |
Sluitring 5 | ||||
109 | 267066-5 | 0.83 | 1.00 | |
Handgreepsteun | ||||
110 | 451447-5 | 17.90 | 21.66 | |
Tapschroef 5x25 | ||||
111 | 266041-8 | 0.83 | 1.00 | |
Borging, Handgreep- | ||||
112 | 451431-0 | 1.27 | 1.54 | |
Naamplaat Hm0871C A | ||||
113 | 814H67-8 | 0.83 | 1.00 | |
Tapschroef 5x25 | ||||
114 | 266041-8 | 0.83 | 1.00 | |
Stofkap | ||||
115 | 451437-8 | 1.72 | 2.08 | |
Stofkap | ||||
116 | 424247-6 | 2.45 | 2.96 | |
Handgreephuis compleet | ||||
117 | 140205-1 | 14.23 | 17.22 | |
Schuifplaat | ||||
118 | 451439-4 | 2.16 | 2.61 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
119 | 450352-3 | |||
Tapschroef Pt 5X55 Hr5001C A | ||||
120 | 266095-5 | 1.01 | 1.22 | |
Bladveer | ||||
121 | 232209-8 | 0.83 | 1.00 | |
Rubber pen 4 | ||||
122 | 263027-3 | 0.83 | 1.00 | |
Schakelaarhandel | ||||
123 | 451427-1 | 1.06 | 1.28 | |
Tapschroef 4x18 | ||||
124 | 265A48-7 | 0.90 | 1.09 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
125 | 651428-1 | |||
Kroonsteen | ||||
126 | 654531-7 | 2.16 | 2.61 | |
Trekontlaster | ||||
127 | 687169-3 | 0.83 | 1.00 | |
Tapschroef 4x18 | ||||
128 | 265A48-7 | 0.90 | 1.09 | |
Netsnoer 2x1.50 4.0mtr | ||||
129 | 695123-3 | 21.70 | 26.26 | |
Kabeltule 10 | ||||
130 | 682560-0 | 1.72 | 2.08 | |
Tapschroef 4x18 | ||||
131 | 265A48-7 | 0.90 | 1.09 | |
Handgreep deksel | ||||
132 | 451445-9 | 16.07 | 19.44 | |
Rubber plaat | ||||
133 | 423411-6 | 0.83 | 1.00 |
