Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita HR1820'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

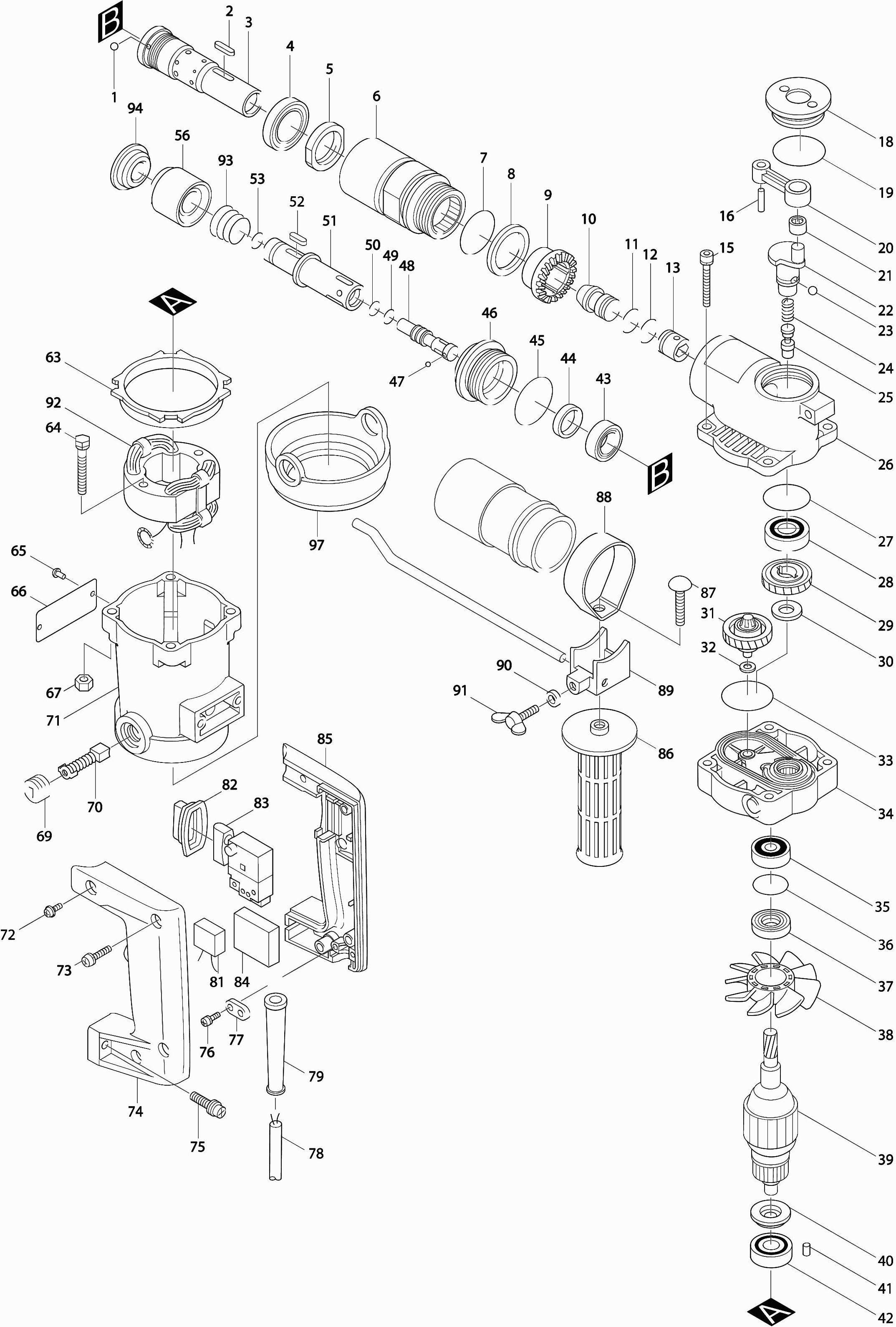

Tekeningen van de Makita HR1820
Onderdelen lijst van de Makita HR1820
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Stalen kogel 6.4 | ||||
001 | 216007-8 | 0.83 | 1.00 | |
Inlegspie 4 | ||||
002 | 254231-5 | 1.06 | 1.28 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
003 | 331269-8 | |||
Kogellager 3007 * | ||||
004 | 211443-3 | 23.74 | 28.73 | |
Moer M30.3-36 | ||||
005 | 252214-9 | 14.24 | 17.23 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
006 | 153156-9 | |||
O-ring 34 | ||||
007 | 213458-6 | 1.43 | 1.73 | |
Sluitring 30 Hr1830/20 * | ||||
008 | 253854-6 | 4.08 | 4.94 | |
Tandwiel 26 Hr1800-Hr1820 * | ||||
009 | 221358-6 | 39.92 | 48.30 | |
Slagstuk | ||||
010 | 321814-7 | 8.46 | 10.24 | |
O-Ring 16mm DTW181 | ||||
011 | 213882-3 | 0.83 | 1.00 | |
O-Ring 16mm DTW181 | ||||
012 | 213882-3 | 0.83 | 1.00 | |
Zuiger Hr1800-Hr1820 * | ||||
013 | 321483-4 | 7.44 | 9.00 | |
Inbusbout M6x50 | ||||
015 | 922371-4 | 0.83 | 1.00 | |
Pen 5 | ||||
016 | 256123-4 | 1.43 | 1.73 | |
Vuldop Hr1800-Hr1820 * | ||||
018 | 410018-7 | 4.81 | 5.82 | |
O-ring 35 | ||||
019 | 213460-9 | 1.21 | 1.46 | |
Drijfstang Hr1800-Hr1820 * | ||||
020 | 321489-2 | 14.23 | 17.22 | |
Naaldlager 810 | ||||
021 | 212043-2 | 2.80 | 3.39 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
022 | 321485-0 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
023 | 216011-7 | |||
Drukveer 6 | ||||
024 | 231327-9 | 0.83 | 1.00 | |
Pen 8 | ||||
025 | 321484-2 | 2.45 | 2.96 | |
NULL | ||||
026 | 156911-8 | 37.16 | 44.96 | |
Schroef 4x28 | ||||
027 | 911151-3 | 0.83 | 1.00 | |
Kogellager 6002llb | ||||
028 | 211201-7 | 7.44 | 9.00 | |
Tandwiel 29 Hr1800-Hr1820 * | ||||
029 | 221705-1 | 16.07 | 19.44 | |
Sluitring 15 | ||||
030 | 253853-8 | 0.83 | 1.00 | |
Koppelbegrenzer Hr1800-Hr1820* | ||||
031 | 151153-9 | 102.31 | 123.80 | |
Sluitring 6 | ||||
032 | 253715-0 | 0.83 | 1.00 | |
O-ring 65 | ||||
033 | 213707-1 | 1.43 | 1.73 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
034 | 156910-0 | |||
Kogellager 6200llb | ||||
035 | 211066-7 | 4.58 | 5.54 | |
O-ring 30 | ||||
036 | 213406-5 | 1.21 | 1.46 | |
Keerring 13 | ||||
037 | 213157-0 | 9.96 | 12.05 | |
Waaier 67 * | ||||
038 | 241820-5 | 6.58 | 7.96 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
039 | 512778-8 | |||
Isolatiering | ||||
040 | 681625-5 | 0.83 | 1.00 | |
Rubber pen 4 | ||||
041 | 263014-2 | 0.83 | 1.00 | |
Kogellager 608llb | ||||
042 | 210043-6 | 1.72 | 2.08 | |
Keerring 21 | ||||
043 | 213377-6 | 11.32 | 13.70 | |
Vilten ring 20 | ||||
044 | 443061-1 | 0.83 | 1.00 | |
O-ring 40 | ||||
045 | 213507-9 | 1.01 | 1.22 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
046 | 322095-6 | |||
Stalen kogel 6.4 | ||||
047 | 216007-8 | 0.83 | 1.00 | |
Slagstuk | ||||
048 | 321616-1 | 26.11 | 31.59 | |
O-ring 10 | ||||
049 | 213058-2 | 2.93 | 3.55 | |
O-ring 10 | ||||
050 | 213058-2 | 2.93 | 3.55 | |
Boorhouder compleet | ||||
051 | 134561-9 | 89.31 | 108.07 | |
Roller 6.5 A | ||||
052 | 322255-0 | 5.88 | 7.11 | |
O-ring 10 | ||||
053 | 213064-7 | 2.93 | 3.55 | |
Verwisselring | ||||
056 | 414425-6 | 22.75 | 27.53 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
063 | 410043-8 | |||
Schroef 5x40 | ||||
064 | 911263-2 | 0.83 | 1.00 | |
Zeskant moer M6 | ||||
067 | 931302-2 | 0.83 | 1.00 | |
Koolborstelhouderdop | ||||
069 | 643600-9 | 1.01 | 1.22 | |
Koolborstel set Cb-105 | ||||
070 | 181038-5 | 7.44 | 9.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
071 | 159541-4 | |||
Schroef 6x16 | ||||
072 | 911324-8 | 0.83 | 1.00 | |
Schroef 5x22 | ||||
073 | 911238-1 | 0.83 | 1.00 | |
Handvat Compl. Hr1800-Hr1820 * | ||||
074 | 181488-4 | 14.23 | 17.22 | |
Schroef 6X25 | ||||
075 | 911343-4 | 0.83 | 1.00 | |
Schroef 4x18 | ||||
076 | 911133-5 | 0.83 | 1.00 | |
Klemstrip | ||||
077 | 687031-2 | 0.83 | 1.00 | |
Netsnoer 2x1.50 4.0mtr | ||||
078 | 695123-3 | 21.70 | 26.26 | |
Kabeltule 10-90 | ||||
079 | 682505-8 | 1.72 | 2.08 | |
Condensator | ||||
081 | 645173-8 | 8.46 | 10.24 | |
Stofkap v schakelaar | ||||
082 | 421145-5 | 2.05 | 2.48 | |
Schakelaar Sw-88 | ||||
083 | 651258-0 | 37.12 | 44.92 | |
Sponsrubber | ||||
084 | 685700-9 | 0.83 | 1.00 | |
Handgreep | ||||
086 | 273479-0 | 4.72 | 5.71 | |
Slotbout 8x35 | ||||
087 | 923456-9 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
088 | 341539-7 | |||
Klemblok | ||||
089 | 315145-4 | 4.26 | 5.15 | |
Kunststof Ring 4,5 * | ||||
090 | 261042-1 | 0.83 | 1.00 | |
Vleugelbout 5x15 | ||||
091 | 924216-2 | 0.83 | 1.00 | |
Veld | ||||
092 | 528788-5 | 57.34 | 69.38 | |
Konische drukveer | ||||
093 | 231946-1 | 0.83 | 1.00 | |
Stofkap | ||||
094 | 286234-1 | 6.58 | 7.96 |
