Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita JR105D'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

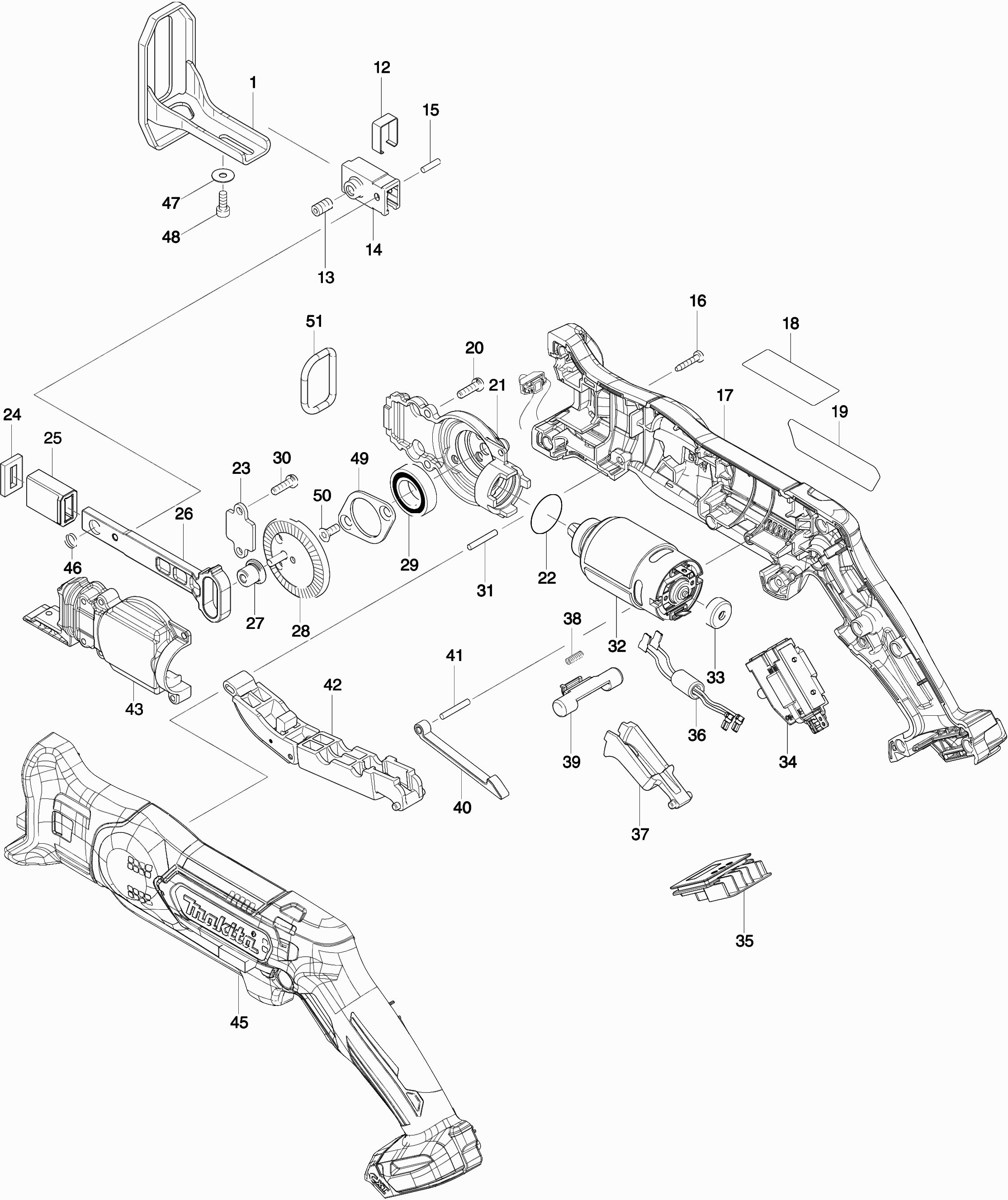

Tekeningen van de Makita JR105D
Onderdelen lijst van de Makita JR105D
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
zaagvoet | ||||
001 | 165740-8 | 4.81 | 5.82 | |
Klembus | ||||
012 | 346526-1 | 0.83 | 1.00 | |
Zeskant bout 6x10 | ||||
013 | 251961-9 | 0.83 | 1.00 | |
Zaagasbladklem | ||||
014 | 310978-2 | 11.16 | 13.50 | |
Pen 3 | ||||
015 | 256157-7 | 0.83 | 1.00 | |
Tapschroef 3x16 | ||||
016 | 266130-9 | 0.83 | 1.00 | |
Motorhuis set | ||||
017 | 183C31-3 | 13.82 | 16.72 | |
Rubber pen 4 | ||||
017A | 263002-9 | 0.83 | 1.00 | |
Naamplaat | ||||
019 | 851J07-7 | 2.80 | 3.39 | |
Tapschroef M4X14Mm JR100/102D | ||||
020 | 266747-8 | 0.83 | 1.00 | |
Tandwielhuis | ||||
021 | 319060-4 | 7.44 | 9.00 | |
O-ring 22 | ||||
022 | 213961-7 | 0.83 | 1.00 | |
Geleideplaat | ||||
023 | 346525-3 | 0.83 | 1.00 | |
Beschermring | ||||
024 | 443185-3 | 0.83 | 1.00 | |
Zaagasgeleider | ||||
025 | 313220-0 | 2.08 | 2.52 | |
As | ||||
026 | 313269-0 | 4.58 | 5.54 | |
Lagerbus 4mm | ||||
027 | 313270-5 | 1.43 | 1.73 | |
Tandwielset | ||||
028 | 142284-5 | 11.19 | 13.54 | |
Kogellager 6902Zz A | ||||
029 | 210153-9 | 1.01 | 1.22 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
029-1 | 210294-1 | |||
Tapschroef M4X14Mm JR100/102D | ||||
030 | 266747-8 | 0.83 | 1.00 | |
Pen 3 | ||||
031 | 256158-5 | 0.83 | 1.00 | |
Motor | ||||
032 | 629165-5 | 16.07 | 19.44 | |
Stoot ring | ||||
033 | 424467-2 | 0.83 | 1.00 | |
Schakelaar "l" | ||||
034 | 632F46-0 | 33.12 | 40.08 | |
Ledcircuit | ||||
034A | 620447-8 | 4.57 | 5.53 | |
Aansluitunit | ||||
035 | 644813-5 | 2.44 | 2.95 | |
Lijn filter | ||||
036 | 632F66-4 | 3.65 | 4.42 | |
Schakelknop "r" | ||||
037 | 453072-8 | 1.06 | 1.28 | |
Drukveer 4 | ||||
038 | 233438-6 | 0.83 | 1.00 | |
Veiligheidsknop | ||||
039 | 454661-2 | 1.72 | 2.08 | |
Verbindingstang | ||||
040 | 313219-5 | 1.43 | 1.73 | |
Pen 3 | ||||
041 | 256158-5 | 0.83 | 1.00 | |
Schakelaarhandel "f" | ||||
042 | 141128-6 | 4.58 | 5.54 | |
Tandwielhuisdeksel | ||||
043 | 319061-2 | 5.88 | 7.11 | |
Motorhuis set | ||||
045 | 183C31-3 | 13.82 | 16.72 | |
Rubber pen 4 | ||||
045A | 263002-9 | 0.83 | 1.00 | |
Drukveer 7Mm Jr102D | ||||
046 | 234258-1 | 0.83 | 1.00 | |
Sluitring 4 | ||||
047 | 253874-0 | 0.83 | 1.00 | |
Inbusbout M4x10 | ||||
048 | 922112-8 | 0.83 | 1.00 | |
Lagerborging | ||||
049 | 285738-0 | 0.83 | 1.00 | |
Kruiskopschroef 4x10 | ||||
050 | 265035-0 | 0.83 | 1.00 | |
Rubberring 23 | ||||
051 | 424597-9 | 0.83 | 1.00 |
