Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita LS003G'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

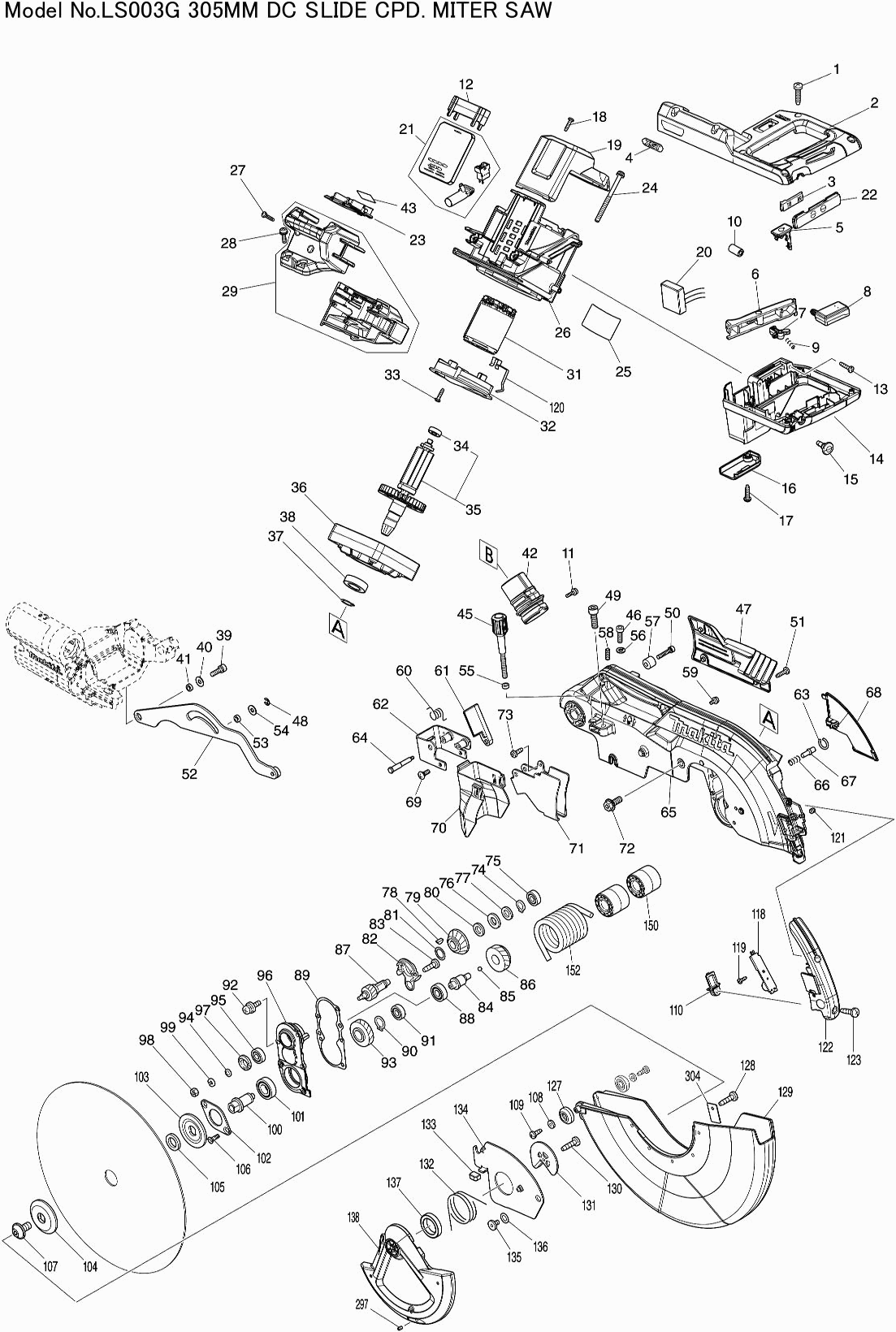

Tekeningen van de Makita LS003G
Onderdelen lijst van de Makita LS003G
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Tapschroef 4x18 | ||||
001 | 265A48-7 | 0.90 | 1.09 | |
Handgreep deksel LS003/4G | ||||
002 | 183T58-5 | 11.04 | 13.36 | |
Waarschuwingslabel | ||||
002C10 | 810486-8 | 2.80 | 3.39 | |
Schakelunit Bub360 | ||||
003 | 631973-2 | 6.58 | 7.96 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
004 | 8032A7-2 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
005 | 140G30-2 | |||
O-ring 16 | ||||
005C10 | 213218-6 | 0.83 | 1.00 | |
O-ring 16 SP001G | ||||
005C11 | 213A05-9 | 0.83 | 1.00 | |
Kap label DLS211 | ||||
005C20 | 818H48-4 | 1.02 | 1.23 | |
Schakelaarhandel Dls111 | ||||
006 | 457935-0 | 2.80 | 3.39 | |
Deblokkeerknop | ||||
007 | 416356-5 | 1.43 | 1.73 | |
Schakelaar C3Xa-1Pspm Dsp600 | ||||
008 | 651083-9 | 19.88 | 24.05 | |
Drukveer 4 | ||||
009 | 231026-3 | 0.83 | 1.00 | |
Lijn filter | ||||
010 | 688163-8 | 0.83 | 1.00 | |
Schroef 4x14 | ||||
011 | 911123-8 | 0.83 | 1.00 | |
Afstandbus LS003/4G | ||||
012 | 413590-8 | 1.01 | 1.22 | |
Kindersluiting | ||||
015 | 451037-4 | 1.02 | 1.23 | |
Kabelbeschermhouder | ||||
016 | 451000-7 | 0.83 | 1.00 | |
Achterdeksel Dls111 | ||||
019 | 457933-4 | 5.24 | 6.34 | |
Stroomcircuit LS002G | ||||
020 | 620E08-4 | 16.13 | 19.52 | |
Controller LS003G | ||||
021 | 620F04-8 | 98.74 | 119.48 | |
Schakelplaat LS003/4G | ||||
022 | 141C22-0 | 1.88 | 2.27 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
022C10 | 8032A8-0 | |||
Controleunit GA-40V serie | ||||
023 | 632P65-6 | 8.46 | 10.24 | |
Schroef M6x80mm | ||||
024 | 911948-0 | 0.83 | 1.00 | |
Naamplaat LS003G | ||||
025 | 811M04-3 | 0.83 | 1.00 | |
Motorhuis Dls111 | ||||
026 | 457906-7 | 12.55 | 15.19 | |
Schroef Vk 20mm | ||||
028 | 911233-1 | 0.83 | 1.00 | |
Batterijhuis LS003G | ||||
029 | 183T26-8 | 5.96 | 7.21 | |
Rubber pen 6 | ||||
029C10 | 263005-3 | 0.83 | 1.00 | |
Anker LS003/4G | ||||
031 | 629A76-0 | 43.02 | 52.05 | |
Tussenplaat LS003/4G | ||||
032 | 413E35-6 | 1.88 | 2.27 | |
Kogellager 607llb | ||||
034 | 211021-9 | 4.58 | 5.54 | |
Anker 2x18V DLS211 | ||||
035 | 519554-1 | 61.09 | 73.92 | |
Motorsteun LS003G | ||||
036 | 312B30-4 | 7.67 | 9.28 | |
Borgring S-17 | ||||
037 | 961057-5 | 0.83 | 1.00 | |
Kogellager 6003ddw | ||||
038 | 210301-0 | 5.96 | 7.21 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
039 | 922331-6 | |||
Sluitring 6 | ||||
040 | 253804-1 | 0.83 | 1.00 | |
Revet 6x3,5mm LS1219 | ||||
041 | 257461-7 | 0.83 | 1.00 | |
Stofadapter DLS211 | ||||
042 | 459250-8 | 2.45 | 2.96 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
043 | 811M10-8 | |||
Stelschroef M6x40 | ||||
045 | 251554-2 | 1.24 | 1.50 | |
Inbusbout M6x16mm DSS211 | ||||
046 | 265A36-4 | 0.83 | 1.00 | |
Logoplaat Ls1219L | ||||
047 | 458146-0 | 2.45 | 2.96 | |
Stopring E-5 | ||||
048 | 961018-5 | 0.83 | 1.00 | |
Inbusbout M8x25 | ||||
049 | 251547-9 | 0.83 | 1.00 | |
Inbusbout M5X30 Sg1250 | ||||
050 | 922251-4 | 0.83 | 1.00 | |
Tapschroef Ct4x16 | ||||
051 | 266034-5 | 0.83 | 1.00 | |
Verbindingsplaat LS1219L A | ||||
052 | 140J53-8 | 7.44 | 9.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
055 | 262190-9 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
056 | 253428-3 | |||
Bus 6 LS1019 | ||||
057 | 257449-7 | 1.01 | 1.22 | |
Stelschroef M6x16 | ||||
058 | 266321-2 | 0.83 | 1.00 | |
Schroef 4x10 | ||||
059 | 911114-9 | 0.83 | 1.00 | |
Torsieveer 11 | ||||
060 | 232412-1 | 0.83 | 1.00 | |
Stofgeleider plaat | ||||
061 | 457764-1 | 1.01 | 1.22 | |
Montage steun | ||||
062 | 161647-6 | 4.08 | 4.94 | |
Borgring 8 | ||||
063 | 231928-3 | 0.83 | 1.00 | |
Met. schroef M4 | ||||
064 | 251544-5 | 0.83 | 1.00 | |
Zaagkap LS003G | ||||
065 | 141C08-4 | 82.08 | 99.32 | |
Drukveer 7 | ||||
066 | 231240-1 | 0.83 | 1.00 | |
Blokkeerpen 6 4110C | ||||
067 | 256633-1 | 0.83 | 1.00 | |
Kabelbeschermer Ls1219L | ||||
068 | 458148-6 | 1.24 | 1.50 | |
Kruiskopschroef 4x11 | ||||
069 | 265028-7 | 1.21 | 1.46 | |
Afschermkap Ls1219L | ||||
070 | 422235-7 | 2.45 | 2.96 | |
Geleidingsplaat Ls1219L | ||||
071 | 347308-4 | 4.58 | 5.54 | |
Inbusbout M8x20 | ||||
072 | 266283-4 | 1.21 | 1.46 | |
Schroef Pt4x12mm | ||||
073 | 266020-6 | 0.83 | 1.00 | |
Borgring S-12 | ||||
074 | 961052-5 | 0.83 | 1.00 | |
Kogellager 608ddw | ||||
075 | 210005-4 | 4.58 | 5.54 | |
Rubberen ring 12mm | ||||
076 | 261104-5 | 0.83 | 1.00 | |
Sluitring 12 | ||||
077 | 253744-3 | 0.83 | 1.00 | |
Inlegspie 4 | ||||
078 | 254001-2 | 0.83 | 1.00 | |
Tandwiel 32 | ||||
079 | 227550-2 | 5.88 | 7.11 | |
Dunne sluitring 14 | ||||
081 | 253313-0 | 0.83 | 1.00 | |
Afdichting | ||||
082 | 451002-3 | 0.83 | 1.00 | |
Tapschroef M4x12mm Ck | ||||
083 | 266026-4 | 0.83 | 1.00 | |
Tandwielas | ||||
084 | 325643-0 | 3.37 | 4.08 | |
Bal 4mm LS003G | ||||
085 | 216049-2 | 0.83 | 1.00 | |
Tandwiel 27 | ||||
086 | 227702-5 | 5.46 | 6.61 | |
Tandwiel 14 | ||||
087 | 227701-7 | 5.46 | 6.61 | |
Kogellager 6000zz | ||||
088 | 210067-2 | 1.21 | 1.46 | |
Pakking | ||||
089 | 442147-8 | 2.08 | 2.52 | |
Borgring S-15 | ||||
090 | 961055-9 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
092 | 911223-4 | |||
Tandwiel 28 | ||||
093 | 227703-3 | 5.46 | 6.61 | |
Sluitring 5 | ||||
094 | 267010-2 | 0.83 | 1.00 | |
Lagerhuis | ||||
096 | 158957-0 | 9.52 | 11.52 | |
Rubber pen 4 | ||||
096C10 | 263002-9 | 0.83 | 1.00 | |
Lager borgring 14-23 | ||||
097 | 285847-5 | 4.58 | 5.54 | |
Zeskant moer M5 | ||||
098 | 931202-6 | 0.83 | 1.00 | |
Veerring 5MM DLS211 | ||||
099 | 253427-5 | 0.83 | 1.00 | |
Zaagas | ||||
100 | 325644-8 | 5.22 | 6.32 | |
Kogellager 6002ddw | ||||
101 | 211236-8 | 9.52 | 11.52 | |
Lagerborging 51 | ||||
102 | 285732-2 | 0.83 | 1.00 | |
Binnenflens 53 | ||||
103 | 224431-1 | 3.65 | 4.42 | |
Buitenflens 53 | ||||
104 | 224432-9 | 3.65 | 4.42 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
105 | 257262-3 | |||
Verzonkenschroef 5x13 | ||||
106 | 265034-2 | 0.83 | 1.00 | |
Inbusbout M10x20mm | ||||
107 | 266755-9 | 2.44 | 2.95 | |
Sluitring 4 | ||||
108 | 941051-3 | 0.83 | 1.00 | |
Lens tbv laserlijn | ||||
110 | 418104-8 | 2.08 | 2.52 | |
Circuit led LS003/4G | ||||
118 | 620F05-6 | 5.33 | 6.45 | |
Schroef 3x10 | ||||
119 | 266421-8 | 0.83 | 1.00 | |
Plaat LS003/4G | ||||
120 | 347947-0 | 0.83 | 1.00 | |
Zeskant bout 5x6 | ||||
121 | 266264-8 | 0.83 | 1.00 | |
Ledafdekkap LS003G | ||||
122 | 141C21-2 | 5.96 | 7.21 | |
Waarschuwingslabel LS002G | ||||
122C10 | 8024V4-4 | 0.83 | 1.00 | |
Roller | ||||
127 | 424193-3 | 0.83 | 1.00 | |
Tapschroef 4X14 Ga7020 A | ||||
128 | 266385-6 | 0.83 | 1.00 | |
Beschermkap B LS003G | ||||
129 | 413820-7 | 31.17 | 37.72 | |
Centreerplaat | ||||
131 | 347213-5 | 1.72 | 2.08 | |
Torsieveer 45 | ||||
132 | 231634-0 | 2.08 | 2.52 | |
Buffer | ||||
133 | 424190-9 | 0.83 | 1.00 | |
Centreerplaat LS003/4G | ||||
134 | 347835-1 | 2.92 | 3.53 | |
Zeskant bout M6 | ||||
135 | 265985-9 | 1.43 | 1.73 | |
Veerring 10 | ||||
136 | 253932-2 | 0.83 | 1.00 | |
NULL | ||||
137 | 210168-6 | 2.08 | 2.52 | |
Beschermkap | ||||
138 | 458437-9 | 5.22 | 6.32 | |
Stofzuigaansluitstuk | ||||
139 | 127274-9 | 19.88 | 24.05 | |
Slangverbinder A | ||||
141 | 413J67-3 | 4.12 | 4.99 | |
Afzuigslang 28Mmx0,5Mtr | ||||
142 | 245048-7 | 5.22 | 6.32 | |
Huls | ||||
143 | 457672-6 | 0.83 | 1.00 | |
Stopper | ||||
144 | 457673-4 | 0.83 | 1.00 | |
Schakelknop A DCL281F | ||||
145 | 458939-5 | 0.83 | 1.00 | |
Drukveer 5 | ||||
146 | 232485-4 | 0.83 | 1.00 | |
Stofadapter DLS211 | ||||
147 | 459249-3 | 5.24 | 6.34 | |
Bus 17 Ls1219L | ||||
150 | 458149-4 | 1.01 | 1.22 | |
Veerring 40 Ls1216Lb | ||||
152 | 233542-1 | 14.23 | 17.22 | |
Schroef M6 | ||||
153 | 251267-5 | 0.83 | 1.00 | |
NULL | ||||
154 | 253948-7 | 0.83 | 1.00 | |
Sluitring 8 x 14 x 1mm | ||||
155 | 253835-0 | 0.83 | 1.00 | |
Blokkeerarm | ||||
156 | 347221-6 | 1.43 | 1.73 | |
Voorarm plaat | ||||
157 | 347222-4 | 0.83 | 1.00 | |
Vilten ring 30 | ||||
158 | 262076-7 | 2.45 | 2.96 | |
Stang 16 | ||||
159 | 326994-4 | 2.05 | 2.48 | |
Knop 22 | ||||
160 | 271437-0 | 0.83 | 1.00 | |
Stopring E-7 | ||||
161 | 961013-5 | 0.83 | 1.00 | |
Voorarm cpl LS003G | ||||
163 | 141C14-9 | 67.82 | 82.06 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
164 | 233151-6 | |||
Pen 4 | ||||
165 | 256364-2 | 0.83 | 1.00 | |
Drukveer 10 | ||||
166 | 232384-0 | 0.83 | 1.00 | |
Blokkeerpen | ||||
167 | 326977-4 | 0.83 | 1.00 | |
Afdekkap Ls1219L | ||||
168 | 458145-2 | 5.22 | 6.32 | |
Houder cpl LS003/4G | ||||
169 | 141C11-5 | 8.63 | 10.44 | |
Indicatielabel | ||||
169C10 | 812X89-8 | 2.80 | 3.39 | |
Platkop schroef M5 | ||||
170 | 265008-3 | 1.21 | 1.46 | |
Poelie 17-19.3 | ||||
171 | 222191-9 | 5.22 | 6.32 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
172 | 210167-8 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
173 | 267804-5 | |||
As | ||||
174 | 326975-8 | 1.43 | 1.73 | |
Schroef m8x12 | ||||
177 | 913416-9 | 0.83 | 1.00 | |
sleutelklem | ||||
178 | 416536-3 | 1.80 | 2.18 | |
Spanstift 4-14 * | ||||
180 | 951107-4 | 0.83 | 1.00 | |
Handgreep 50 B | ||||
181 | 273016-0 | 5.22 | 6.32 | |
Inbusbout M5x40mm Ck | ||||
182 | 266440-4 | 1.06 | 1.28 | |
Met. bout M6 | ||||
183 | 251545-3 | 0.83 | 1.00 | |
Stop Hendel Ls1219L | ||||
184 | 144930-6 | 2.44 | 2.95 | |
Indicatielabel | ||||
184C10 | 812X87-2 | 2.80 | 3.39 | |
NULL | ||||
185 | 253948-7 | 0.83 | 1.00 | |
Pen 9 Ls1219L | ||||
188 | 327054-5 | 4.58 | 5.54 | |
Sluitring 5 | ||||
189 | 253194-2 | 0.83 | 1.00 | |
Bus 5 Ls1219L | ||||
190 | 257436-6 | 1.24 | 1.50 | |
Sluitring 8 | ||||
191 | 253165-9 | 0.83 | 1.00 | |
Bus 20 | ||||
192 | 457666-1 | 0.83 | 1.00 | |
Pulley 17-87.8 | ||||
194 | 222192-7 | 5.88 | 7.11 | |
Moer M10-19 | ||||
195 | 327053-7 | 2.08 | 2.52 | |
Aandrijfsnaar 15-810 Ls1219 | ||||
196 | 225102-3 | 31.61 | 38.25 | |
Sluitring 10 | ||||
198 | 253388-9 | 0.83 | 1.00 | |
Zeskantmoer M10-17 | ||||
199 | 252244-0 | 1.43 | 1.73 | |
Ring 10 | ||||
200 | 253024-7 | 0.83 | 1.00 | |
Druknaaldlager 1023 | ||||
202 | 216413-7 | 2.80 | 3.39 | |
Ring 10 | ||||
207 | 253024-7 | 0.83 | 1.00 | |
Arm cpl LS003G | ||||
208 | 141C12-3 | 92.80 | 112.29 | |
Indicatielabel | ||||
208C10 | 812X88-0 | 2.80 | 3.39 | |
Indicatieplaat R Ls1019L | ||||
210 | 458151-7 | 0.83 | 1.00 | |
vergrendelknop | ||||
213 | 415208-7 | 1.43 | 1.73 | |
Drukveer 12 | ||||
214 | 233031-6 | 0.83 | 1.00 | |
Stofgeleider houder | ||||
215 | 457654-8 | 3.65 | 4.42 | |
Indicatieplaat L Ls1019L | ||||
216 | 458150-9 | 0.83 | 1.00 | |
Sluitring 94 | ||||
218 | 253389-7 | 0.83 | 1.00 | |
Stofgeleider Ls1219L | ||||
219 | 422229-2 | 5.88 | 7.11 | |
Stopper | ||||
220 | 319593-9 | 3.22 | 3.90 | |
Torsieveer 14 | ||||
221 | 231646-3 | 0.83 | 1.00 | |
Houder | ||||
225 | 457668-7 | 0.83 | 1.00 | |
Aanslag R LS003G | ||||
226 | 141C18-1 | 19.69 | 23.82 | |
Aanslag L LS003G | ||||
227 | 141C16-5 | 19.69 | 23.82 | |
Waarschuwingslabel | ||||
227C10 | 810503-4 | 2.80 | 3.39 | |
Inbusbout M8X35 With Wr | ||||
228 | 922458-2 | 0.83 | 1.00 | |
Vleugelbout M6X10mm | ||||
229 | 251887-5 | 0.83 | 1.00 | |
Inbusschroef M10x12 | ||||
230 | 251561-5 | 0.83 | 1.00 | |
Geleideplaat LS003/4G | ||||
231 | 312B37-0 | 33.67 | 40.74 | |
Inzaagplaat LS003G | ||||
233 | 413819-2 | 2.92 | 3.53 | |
Zeskant bout 8x40 | ||||
235 | 265442-7 | 0.83 | 1.00 | |
Schaalverdeling Ls1219L | ||||
239 | 458147-8 | 2.45 | 2.96 | |
Indicatielabel | ||||
245 | 457702-3 | 0.83 | 1.00 | |
Blokkeerpen 8 | ||||
246 | 326970-8 | 1.24 | 1.50 | |
Drukveer 6 | ||||
247 | 234122-6 | 0.83 | 1.00 | |
Blokkeerhandel | ||||
249 | 457657-2 | 0.83 | 1.00 | |
Draaitafel LS003G | ||||
252 | 141E09-4 | 122.53 | 148.26 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
252C10 | 813L22-1 | |||
Waarschuwingslabel | ||||
252C20 | 812X85-6 | 2.80 | 3.39 | |
Verlengstang | ||||
254 | 326973-2 | 2.08 | 2.52 | |
Kap | ||||
255 | 286039-9 | 0.83 | 1.00 | |
Centreerbout | ||||
256 | 326976-6 | 2.08 | 2.52 | |
Schroef 4x10 | ||||
257 | 911113-1 | 0.83 | 1.00 | |
Drukveer 6 | ||||
258 | 231325-3 | 0.83 | 1.00 | |
Draaistopper | ||||
259 | 310803-7 | 1.21 | 1.46 | |
Hefboomplaat | ||||
260 | 347217-7 | 2.80 | 3.39 | |
Pin 5 | ||||
261 | 256186-0 | 1.01 | 1.22 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
262 | 911231-5 | |||
Aanslag | ||||
263 | 347219-3 | 0.83 | 1.00 | |
Borgstang Ls1219L | ||||
264 | 327052-9 | 1.01 | 1.22 | |
Blokkeerhandel | ||||
265 | 457656-4 | 1.43 | 1.73 | |
Blokkeerpin 6 Ls1219L | ||||
266 | 327051-1 | 1.02 | 1.23 | |
Pen 3 | ||||
267 | 256158-5 | 0.83 | 1.00 | |
Drukveer 6 | ||||
268 | 233201-7 | 0.83 | 1.00 | |
Nokkenplaat | ||||
269 | 347237-1 | 0.83 | 1.00 | |
Pinhouder | ||||
270 | 319592-1 | 3.65 | 4.42 | |
Zeskant Bout 5X20 LF1000 A | ||||
271 | 265550-4 | 0.83 | 1.00 | |
Blokkeerplaat | ||||
272 | 347216-9 | 1.72 | 2.08 | |
Stang 6 | ||||
274 | 326972-4 | 1.21 | 1.46 | |
Stopring E-4 | ||||
275 | 961011-9 | 0.83 | 1.00 | |
Ring 15 | ||||
276 | 257425-1 | 0.83 | 1.00 | |
Schroef 4x10 | ||||
279 | 911113-1 | 0.83 | 1.00 | |
Blokkeerhandel compleet | ||||
280 | 144656-0 | 0.83 | 1.00 | |
Schroef 3x8 | ||||
281 | 911008-8 | 0.83 | 1.00 | |
Blokkeerplaat | ||||
282 | 345272-3 | 1.21 | 1.46 | |
Handgreep 50 A | ||||
283 | 273015-2 | 5.22 | 6.32 | |
Geleideplaat | ||||
285 | 457655-6 | 1.72 | 2.08 | |
Schaalverdeling LS003/4G | ||||
286 | 347837-7 | 11.04 | 13.36 | |
Metaalschroef M5 | ||||
287 | 251546-1 | 0.83 | 1.00 | |
Blokkeerplaat | ||||
288 | 347218-5 | 2.80 | 3.39 | |
Schroef M5x16mm | ||||
289 | 265786-5 | 0.83 | 1.00 | |
Tafel LS003/4G | ||||
290 | 312B35-4 | 77.33 | 93.57 | |
Voetdop | ||||
291 | 421845-7 | 1.01 | 1.22 | |
Sluitring 4 | ||||
292 | 267195-4 | 0.83 | 1.00 | |
Stang 12 DLS211 | ||||
294 | 327315-3 | 3.22 | 3.90 | |
Stopring E-9 | ||||
295 | 961015-1 | 0.83 | 1.00 | |
Inbusbout 4x6 | ||||
297 | 266318-1 | 0.83 | 1.00 | |
Bladveer | ||||
299 | 232249-6 | 0.83 | 1.00 | |
Houder LS1019 | ||||
302 | 327145-2 | 4.58 | 5.54 | |
Zeskantbout M5X12 5621Rd * | ||||
303 | 266213-5 | 0.83 | 1.00 | |
Inbusbout M8x25 | ||||
305 | 922443-5 | 1.21 | 1.46 | |
Subaanslag LS003G | ||||
306 | 347836-9 | 3.70 | 4.48 | |
Subbasisplaat LS003G | ||||
307 | 312B36-2 | 17.97 | 21.74 |
