Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita M3702'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

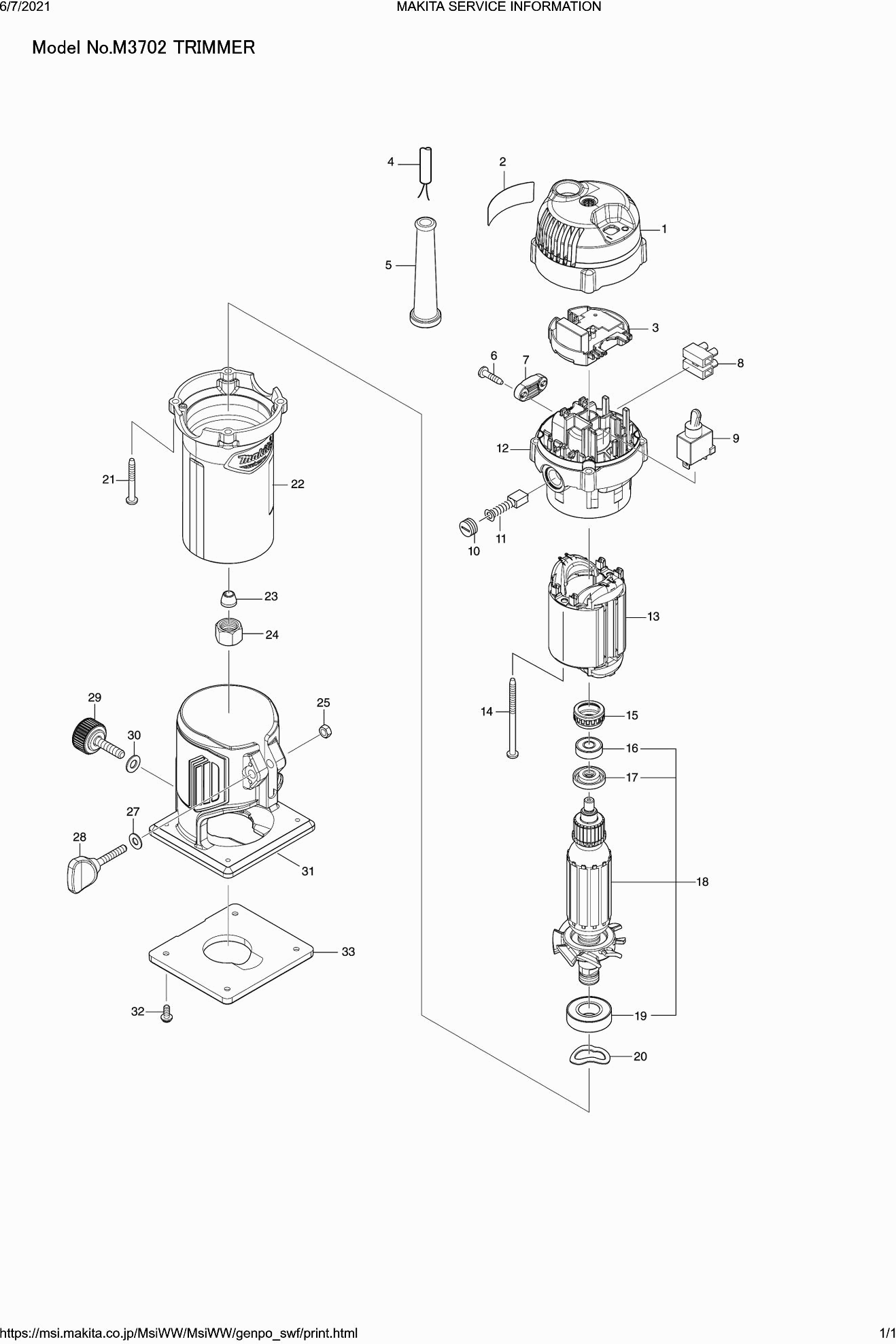

Tekeningen van de Makita M3702
Onderdelen lijst van de Makita M3702
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Afdekkap 3711 | ||||
001 | 413774-8 | 2.80 | 3.39 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
002 | 811T83-3 | |||
Controller 3711/3712/M3702 | ||||
003 | 620F47-0 | 34.36 | 41.58 | |
Onstoringsfilter | ||||
003C10 | 646358-9 | 2.45 | 2.96 | |
Netsnoer 2x1.00 2.2mtr | ||||
004 | 665383-1 | 10.81 | 13.08 | |
Kabeltule 8-85 | ||||
005 | 682502-4 | 1.72 | 2.08 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
006 | 266326-2 | |||
Klemstrip | ||||
007 | 687124-5 | 0.83 | 1.00 | |
Kroonsteen | ||||
008 | 654531-7 | 2.16 | 2.61 | |
Schakelaar | ||||
009 | 651424-9 | 3.37 | 4.08 | |
Koolborsteldop 5-8 Mt191 | ||||
010 | 643987-9 | 0.83 | 1.00 | |
Koolborstelset CB411 RT0702C | ||||
011 | 195010-1 | 3.20 | 3.87 | |
Steun cpl M3702 | ||||
012 | 141D20-0 | 7.44 | 9.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
013 | 520155-0 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
013-1 | 520155-0 | |||
Veldverbinder Mt191 A | ||||
013C10 | 654450-7 | 0.83 | 1.00 | |
Draadbus M1902 | ||||
013C20 | 654485-8 | 0.83 | 1.00 | |
Tapschroef 4x65mm | ||||
014 | 266340-8 | 0.83 | 1.00 | |
Tussenring 9554Nb A | ||||
015 | 422768-2 | 0.83 | 1.00 | |
Kogellager 607Zz A | ||||
016 | 211382-7 | 0.83 | 1.00 | |
Keerring | ||||
017 | 681668-7 | 0.83 | 1.00 | |
Anker | ||||
018 | 510227-9 | 28.73 | 34.76 | |
Waaier 52 | ||||
018C10 | 241667-7 | 5.24 | 6.34 | |
Kogellager 6002ddw | ||||
019 | 211236-8 | 9.52 | 11.52 | |
Veerring 23 | ||||
020 | 267785-3 | 0.83 | 1.00 | |
Schroef 4x35 | ||||
021 | 266351-3 | 0.83 | 1.00 | |
Motorbehuizing M3702 | ||||
022 | 141D79-7 | 5.33 | 6.45 | |
Schaalverdeling M3702 | ||||
022C10 | 8034K8-2 | 0.83 | 1.00 | |
Spantang 6mm kantenfrees | ||||
023 | 763662-2 | 3.35 | 4.05 | |
Spanmoer kantenfrees | ||||
024 | 763661-4 | 4.33 | 5.24 | |
Zeskant moer M5 | ||||
025 | 931202-6 | 0.83 | 1.00 | |
Sluitring 5mm DSP601 A | ||||
027 | 253414-4 | 0.83 | 1.00 | |
Klemschroef 3700B/Sp6000 A | ||||
028 | 251867-1 | 2.05 | 2.48 | |
Vastzetschroef M6x25 | ||||
029 | 265763-7 | 1.01 | 1.22 | |
Sluitring 6x12mm | ||||
030 | 941151-9 | 0.83 | 1.00 | |
Grondplaat | ||||
031 | 454022-6 | 9.52 | 11.52 | |
Schroef 4x10 | ||||
032 | 265142-9 | 0.83 | 1.00 | |
Zoolbeschermplaat transp. | ||||
033 | 410585-2 | 3.22 | 3.90 |
