Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita UV3200'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

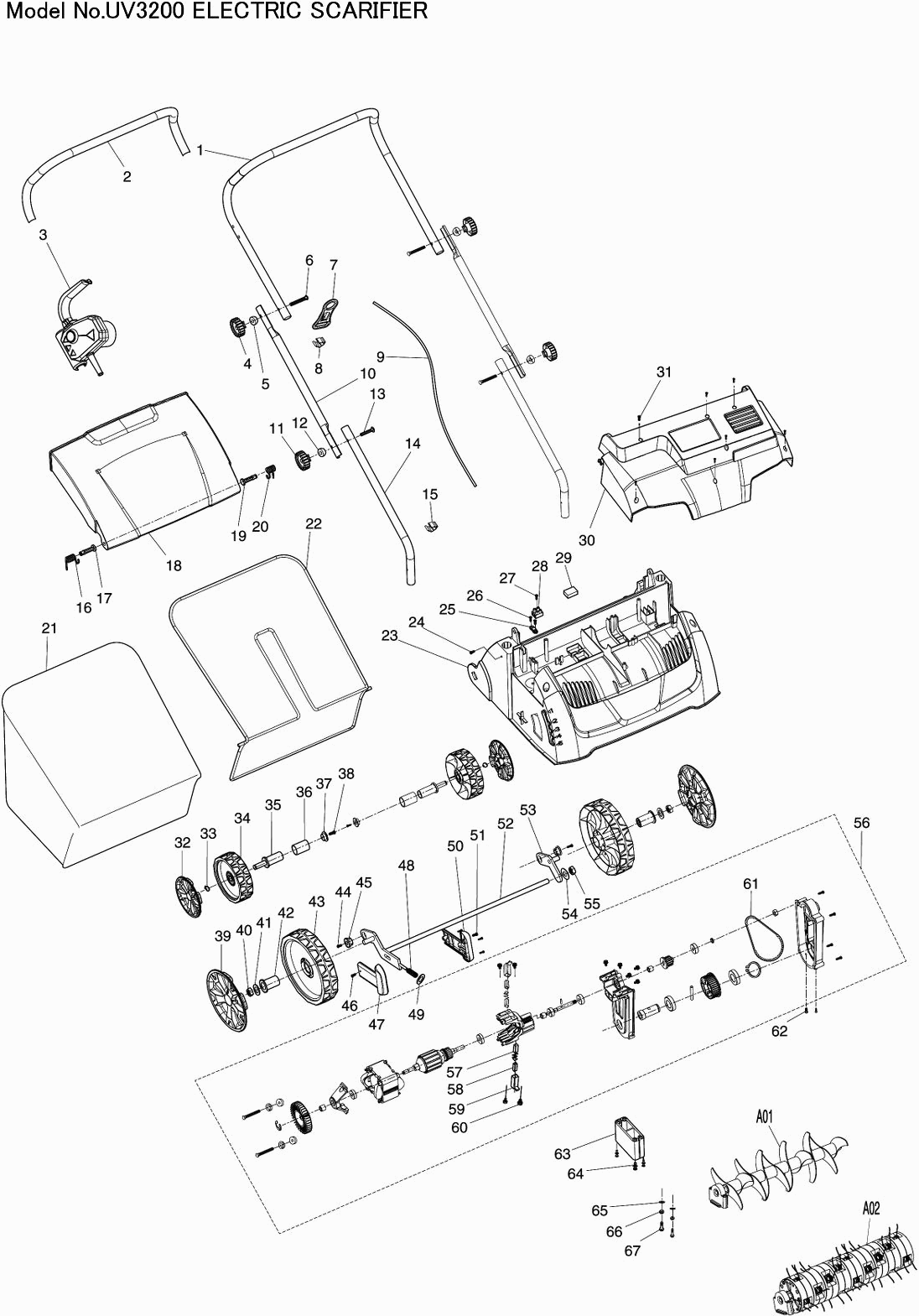

Tekeningen van de Makita UV3200
Onderdelen lijst van de Makita UV3200
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Duwboom bovendeel | ||||
001 | 652023913 | 19.88 | 24.05 | |
Softgrip | ||||
002 | 652024706 | 7.43 | 8.99 | |
Schakelaar assy | ||||
003 | 652024703 | 17.90 | 21.66 | |
Parker 4x18mm | ||||
003C10 | 652023791 | 0.83 | 1.00 | |
Trekontlaster Ev3618 | ||||
003C20 | 652023982 | 0.83 | 1.00 | |
Parker 4X12Mm Ev3213 | ||||
003C30 | 652026443 | 0.83 | 1.00 | |
Vastzetknop | ||||
004 | 652024072 | 2.08 | 2.52 | |
Revet | ||||
005 | 652024730 | 0.83 | 1.00 | |
Verbindingskabel 2x1 | ||||
006 | 652023787 | 4.08 | 4.94 | |
Parker Ev3213 | ||||
006 | 652023808 | 0.83 | 1.00 | |
Duwboom middendeel | ||||
007 | 652023912 | 6.58 | 7.96 | |
Kabelhouder ELM3320 | ||||
007 | 652023811 | 1.72 | 2.08 | |
Kabelclip | ||||
008 | 652024705 | 1.24 | 1.50 | |
Parker Ev3213 | ||||
008 | 652023808 | 0.83 | 1.00 | |
Duwboom onderdeel | ||||
009 | 652023911 | 14.10 | 17.06 | |
Verbindingskabel 2x1 | ||||
009 | 652023787 | 4.08 | 4.94 | |
Duwboom middendeel | ||||
010 | 652023912 | 6.58 | 7.96 | |
Kabelhouder ELM3320 | ||||
010 | 652023811 | 1.72 | 2.08 | |
Vastzetknop | ||||
011 | 652024072 | 2.08 | 2.52 | |
Kabelclip | ||||
011 | 652024705 | 1.24 | 1.50 | |
Grasvangzakhouder | ||||
012 | 652024707 | 14.24 | 17.23 | |
Revet | ||||
012 | 652024730 | 0.83 | 1.00 | |
Grasvangzak Uv3200 A | ||||
013 | YA00000670 | 19.80 | 23.96 | |
Parker Ev3213 | ||||
013 | 652023808 | 0.83 | 1.00 | |
Duwboom onderdeel | ||||
014 | 652023911 | 14.10 | 17.06 | |
Terugklapveer Re | ||||
014 | 652023991 | 1.24 | 1.50 | |
Plastic pin | ||||
015 | 652023989 | 1.24 | 1.50 | |
Kabelclip | ||||
015 | 652024705 | 1.24 | 1.50 | |
Uitwerpdeksel | ||||
016 | 652023994 | 10.84 | 13.12 | |
Terugklapveer Li | ||||
016 | 652023990 | 1.24 | 1.50 | |
Terugklapveer Li | ||||
017 | 652023990 | 1.24 | 1.50 | |
Plastic pin | ||||
017 | 652023989 | 1.24 | 1.50 | |
Uitwerpdeksel | ||||
018 | 652023994 | 10.84 | 13.12 | |
Parker 4X6Mm Ev3618 * | ||||
018 | 652024720 | 0.83 | 1.00 | |
Motorkap Ev3213 | ||||
019 | 652023993 | 11.42 | 13.82 | |
Plastic pin | ||||
019 | 652023989 | 1.24 | 1.50 | |
Stroomcircuit | ||||
020 | 652024708 | 18.76 | 22.70 | |
Terugklapveer Re | ||||
020 | 652023991 | 1.24 | 1.50 | |
Grasvangzak Uv3200 A | ||||
021 | YA00000670 | 19.80 | 23.96 | |
Aansluitunit | ||||
021 | 652023826 | 2.80 | 3.39 | |
Grasvangzakhouder | ||||
022 | 652024707 | 14.24 | 17.23 | |
Parker 3X18Mm Ev3213 | ||||
022 | 652023983 | 0.83 | 1.00 | |
Trekontlaster Ev3618 | ||||
023 | 652023982 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
024 | 652026446 | |||
Trekontlaster Ev3618 | ||||
025 | 652023982 | 0.83 | 1.00 | |
Afdekkap | ||||
026 | 652023985 | 1.02 | 1.23 | |
Parker 4X12Mm Ev3213 | ||||
026 | 652026443 | 0.83 | 1.00 | |
Parker Ev3213 | ||||
027 | 652026442 | 0.83 | 1.00 | |
Parker 3X18Mm Ev3213 | ||||
027 | 652023983 | 0.83 | 1.00 | |
Aansluitunit | ||||
028 | 652023826 | 2.80 | 3.39 | |
Glijbus | ||||
028 | 652023987 | 1.43 | 1.73 | |
Stroomcircuit | ||||
029 | 652024708 | 18.76 | 22.70 | |
Achteras Ev3618 | ||||
029 | 652023988 | 5.88 | 7.11 | |
Motorkap Ev3213 | ||||
030 | 652023993 | 11.42 | 13.82 | |
Achterwiel | ||||
030 | 652023986 | 10.81 | 13.08 | |
Borgring 10Mm Ev3213 | ||||
031 | 652023934 | 0.83 | 1.00 | |
Parker 4X6Mm Ev3618 * | ||||
031 | 652024720 | 0.83 | 1.00 | |
Wielkap "achterwiel" | ||||
032 | 652023904 | 4.26 | 5.15 | |
Moer M8 Ev3618 | ||||
033 | 652024713 | 1.02 | 1.23 | |
Borgring 10Mm Ev3213 | ||||
033 | 652023934 | 0.83 | 1.00 | |
Achterwiel | ||||
034 | 652023986 | 10.81 | 13.08 | |
Afdekkap | ||||
034 | 652023979 | 1.24 | 1.50 | |
Verbindingsplaat | ||||
035 | 652023974 | 9.54 | 11.54 | |
Achteras Ev3618 | ||||
035 | 652023988 | 5.88 | 7.11 | |
Vooras | ||||
036 | 652023975 | 23.74 | 28.73 | |
Glijbus | ||||
036 | 652023987 | 1.43 | 1.73 | |
Afdekkap | ||||
037 | 652023985 | 1.02 | 1.23 | |
Parker 4X12Mm Ev3213 | ||||
037 | 652026443 | 0.83 | 1.00 | |
Afdekkap Re | ||||
038 | 652023976 | 2.80 | 3.39 | |
Parker Ev3213 | ||||
038 | 652026442 | 0.83 | 1.00 | |
Wielkap | ||||
039 | 652023905 | 5.22 | 6.32 | |
Sluitring 5Mm | ||||
039 | 652023803 | 0.83 | 1.00 | |
Veer | ||||
040 | 652023977 | 0.83 | 1.00 | |
Borgmoer M6 Ev3213 | ||||
040 | 652023973 | 0.83 | 1.00 | |
Afdekkap Li | ||||
041 | 652023978 | 2.80 | 3.39 | |
Revet 6Mm Ev3618 | ||||
041 | 652023937 | 0.83 | 1.00 | |
Vooras | ||||
042 | 652023981 | 8.46 | 10.24 | |
Parker 5X18Mm Ev3618 | ||||
042 | 652024712 | 0.83 | 1.00 | |
Voorwiel | ||||
043 | 652023980 | 11.16 | 13.50 | |
Vooras | ||||
044 | 652023981 | 8.46 | 10.24 | |
Parker 5X18Mm Ev3618 | ||||
044 | 652024712 | 0.83 | 1.00 | |
Afdekkap | ||||
045 | 652023979 | 1.24 | 1.50 | |
Revet 6Mm Ev3618 | ||||
045 | 652023937 | 0.83 | 1.00 | |
Borgmoer M6 Ev3213 | ||||
046 | 652023973 | 0.83 | 1.00 | |
Parker 4X12Mm Ev3213 | ||||
046 | 652026443 | 0.83 | 1.00 | |
Wielkap | ||||
047 | 652023905 | 5.22 | 6.32 | |
Afdekkap Li | ||||
047 | 652023978 | 2.80 | 3.39 | |
Motor | ||||
048 | 652024715 | 134.66 | 162.94 | |
Veer | ||||
048 | 652023977 | 0.83 | 1.00 | |
V-snaar 410mm | ||||
048C10 | 652023947 | 12.58 | 15.22 | |
Sluitring 5Mm | ||||
049 | 652023803 | 0.83 | 1.00 | |
Parker 3-1 Ev3213 | ||||
049 | 652026444 | 0.83 | 1.00 | |
Lagerbus | ||||
050 | 652024717 | 5.88 | 7.11 | |
Afdekkap Re | ||||
050 | 652023976 | 2.80 | 3.39 | |
Parker 4X20Mm Ev3618 | ||||
051 | 652023939 | 0.83 | 1.00 | |
Parker 4X12Mm Ev3213 | ||||
051 | 652026443 | 0.83 | 1.00 | |
Messenbalk Ev3213 | ||||
052 | 652024718 | 31.18 | 37.73 | |
Vooras | ||||
052 | 652023975 | 23.74 | 28.73 | |
Verbindingsplaat | ||||
053 | 652023974 | 9.54 | 11.54 | |
Revet 6Mm Ev3618 | ||||
053 | 652023937 | 0.83 | 1.00 | |
Veerring 6Mm Ev3618 | ||||
054 | 652023936 | 0.83 | 1.00 | |
Sluitring 8 | ||||
054 | 941202-8 | 0.83 | 1.00 | |
Moer M8 Ev3618 | ||||
055 | 652024713 | 1.02 | 1.23 | |
Moerbout M6X45Mm Ev3618 | ||||
055 | 652023935 | 0.83 | 1.00 | |
Motor | ||||
056 | 652024715 | 134.66 | 162.94 | |
Parker 4X12Mm Ev3213 | ||||
056 | 652026443 | 0.83 | 1.00 | |
Koolborstel set | ||||
057 | 652023960 | 3.22 | 3.90 | |
Met.Schr. M4X12Mm | ||||
057 | 652023957 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
057-1 | YA00001196 | |||
Koolborstelhouder R | ||||
058 | 652023959 | 1.43 | 1.73 | |
Koolborstelhouder L | ||||
058 | 652024716 | 1.21 | 1.46 | |
Koolborstelhouder R | ||||
059 | 652023959 | 1.43 | 1.73 | |
Koolborstelhouder L | ||||
059 | 652024716 | 1.21 | 1.46 | |
Met.Schr. M4X12Mm | ||||
060 | 652023957 | 0.83 | 1.00 | |
V-snaar 410mm | ||||
061 | 652023947 | 12.58 | 15.22 | |
Parker 3-1 Ev3213 | ||||
062 | 652026444 | 0.83 | 1.00 | |
Lagerbus | ||||
063 | 652024717 | 5.88 | 7.11 | |
Parker 4X20Mm Ev3618 | ||||
064 | 652023939 | 0.83 | 1.00 | |
Revet 6Mm Ev3618 | ||||
065 | 652023937 | 0.83 | 1.00 | |
Veerring 6Mm Ev3618 | ||||
066 | 652023936 | 0.83 | 1.00 | |
Moerbout M6X45Mm Ev3618 | ||||
067 | 652023935 | 0.83 | 1.00 |
