Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3600H86104 ( AHM38G )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3600H86104 ( AHM38G )

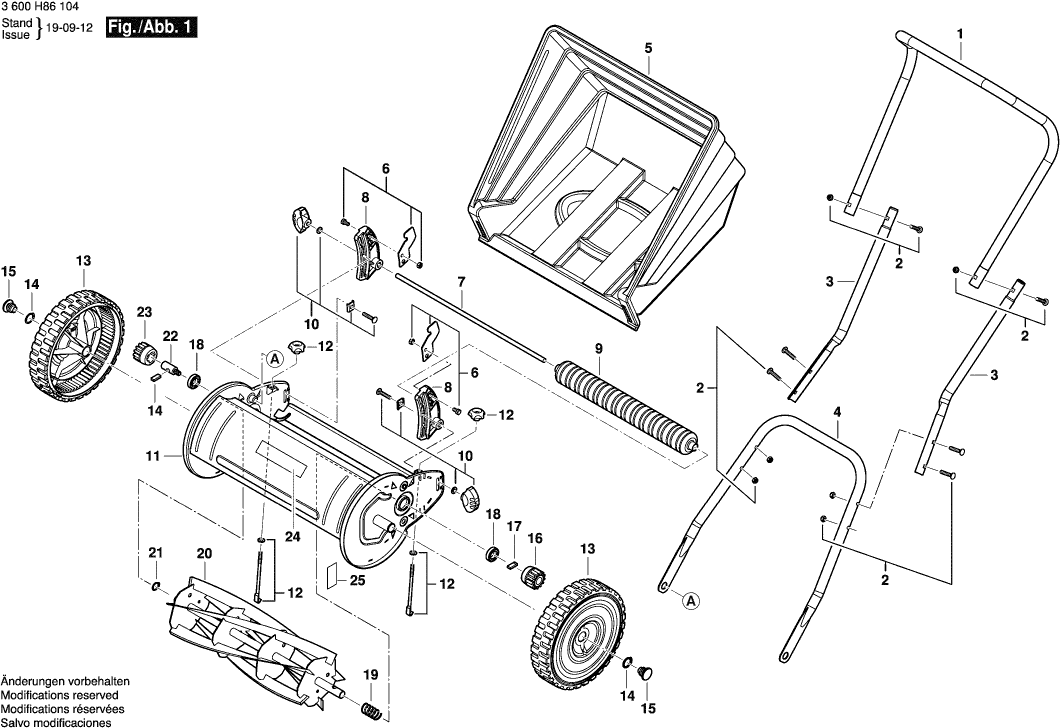

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Bosch 3600H86104 ( AHM38G )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
HANDVAT
1 F016F05543 8.45 10.22
Schroef , Adjuster-Nut
2 F016F05521 1.70 2.06
HANDVAT Centre
3 F016F05522 6.54 7.91
HANDVAT m
4 F016F05544 10.73 12.98
OPVANGRESERVOIR
5 F016F05545 20.42 24.71
Steun
6 F016F05546 2.71 3.28
As r
7 F016F05547 1.94 2.35
Houderarm r
8 F016F05524 2.24 2.71
Rol
9 F016F05548 3.31 4.01
Vleugelmoer
10 F016F05527 1.94 2.35
Chasis
11 F016F05549 26.84 32.48
Knop
12 F016F05528 1.70 2.06
Wiel
13 F016F05529 10.73 12.98
Borgclip
14 F016F05530 0.83 1.00
Tegenhoudring
15 F016F05531 0.83 1.00
Rondsel
16 F016F05532 1.70 2.06
BIJSTELKLINK ngular
17 F016F05533 1.18 1.43
Lager 69022Z
18 F016F05535 2.71 3.28
Veer
19 F016F05536 1.18 1.43
MAAISPIL
20 F016F05550 20.42 24.71
Borgbeugel
21 F016F05538 0.83 1.00
Adaptor
22 F016F05539 1.70 2.06
Rondsel
23 F016F05540 1.70 2.06
Firmaplaat
24 F016F05551 1.94 2.35
Typeplaat
25 F016F05552 1.94 2.35
