Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601JB3400 ( GDR1440-LI )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3601JB3400 ( GDR1440-LI )

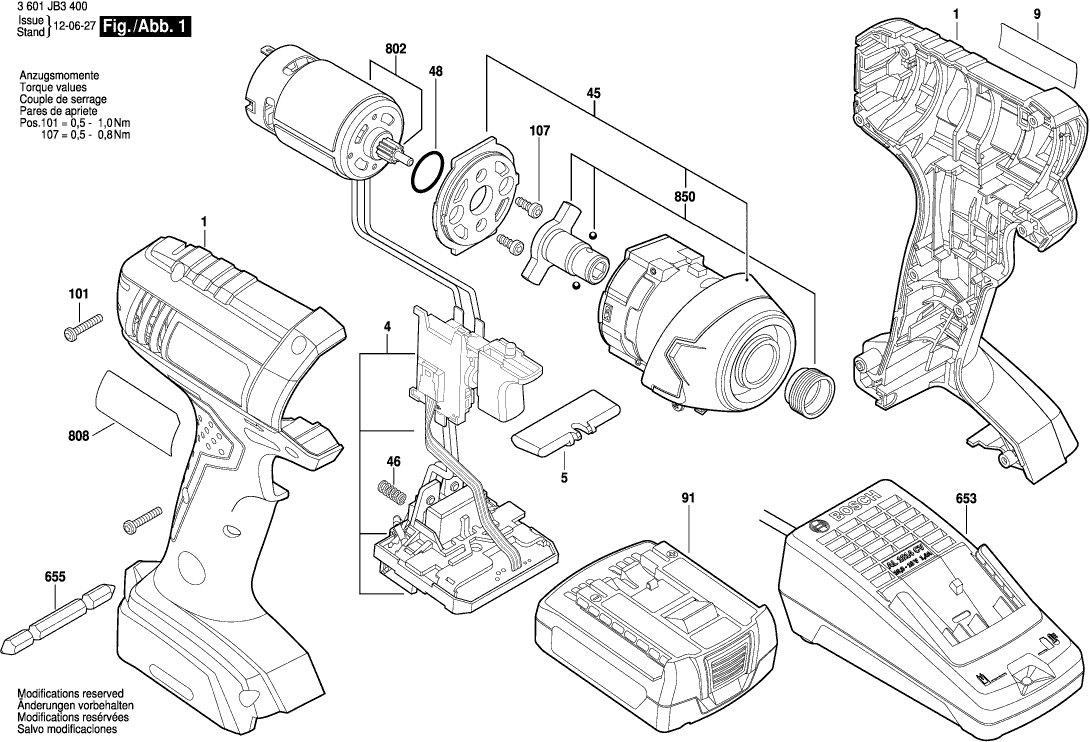

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Bosch 3601JB3400 ( GDR1440-LI )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Behuizing
1 2609101006 13.93 16.86

El.module
4 2609199610 44.82 54.23

Toest
5 2609100698 2.24 2.71

Firmaplaat GDR 1440 LI
9 2609133184 1.94 2.35

Aandrijfkast
45 2609199400 67.25 81.37

Drukveer
46 1609280477 1.18 1.43

Afdichtring
48 2609170168 0.83 1.00

Akku 14,4V 1,3Ah, Li, Alpha 18720mWh
91 2607336607 113.29 137.08

Akku
91 2607336739 113.29 137.08

Verzonken Torx-schroef
101 2609110201 1.70 2.06

Schroef
107 2609110560 0.83 1.00

SNELLADER
653 2607226281 55.25 66.85

SNELLADER
653 2607226283 49.56 59.97

Schroevendr. Bit
655 2609110343 1.94 2.35

Gelijkstroommotor
802 2609199419 44.82 54.23

Typeplaat
808 2609133171 1.94 2.35

Koppelingshelft
850 2609199320 12.41 15.02
