Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0601613003 ( GOF1200A )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

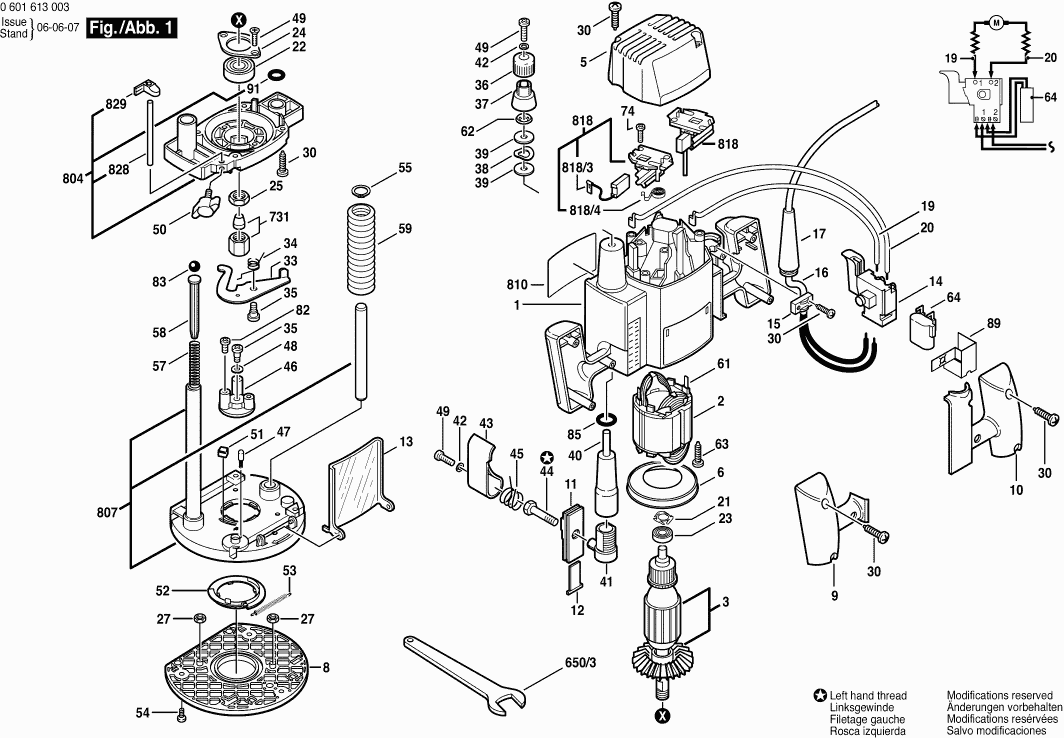

Tekeningen van de Bosch 0601613003 ( GOF1200A )
Onderdelen lijst van de Bosch 0601613003 ( GOF1200A )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Motorhuis | ||||
| 1 | 3605108583 | 26.84 | 32.48 | |
| Poolschoen 230 V | ||||
| 2 | 2610934200 | 81.47 | 98.58 | |
| Anker 230 V | ||||
| 3 | 2610934198 | 148.65 | 179.87 | |
| Carterdeksel | ||||
| 5 | 3605500597 | 7.58 | 9.17 | |
| Luchtgeleidingsring | ||||
| 6 | 3600590508 | 1.94 | 2.35 | |
| Niet meer leverbaar, geen vervanging | ||||
| 8 | 3600190521 | |||
| Hendelplaat | ||||
| 9 | 3605133531 | 7.58 | 9.17 | |
| Hendelplaat | ||||
| 10 | 3605133530 | 7.58 | 9.17 | |
| Niet meer leverbaar, geen vervanging | ||||
| 11 | 3601010519 | |||
| Inzetstuk | ||||
| 12 | 3601010521 | 1.94 | 2.35 | |
| Niet meer leverbaar, geen vervanging | ||||
| 13 | 2610912599 | |||
| Aan/uit-schakelaar | ||||
| 14 | 1607000231 | 13.93 | 16.86 | |
| Leidinghouder | ||||
| 15 | 2601035001 | 1.18 | 1.43 | |
| Leid Voor Netaansluiting | ||||
| 16 | 1607000228 | 20.42 | 24.71 | |
| Doorvoerbuisje | ||||
| 17 | 3600703508 | 1.94 | 2.35 | |
| Verbindingsleiding | ||||
| 19 | 3604445518 | 2.71 | 3.28 | |
| Verbindingsleiding | ||||
| 20 | 3604445519 | 2.71 | 3.28 | |
| Veerring | ||||
| 21 | 3600150501 | 1.18 | 1.43 | |
| Kogellager | ||||
| 22 | 1600900088 | 5.33 | 6.45 | |
| Groefkogellager | ||||
| 23 | 3600905513 | 9.53 | 11.53 | |
| TERUGHOUDPLAAT | ||||
| 24 | 3600034506 | 5.33 | 6.45 | |
| Zeskant moer | ||||
| 25 | 3603300502 | 2.71 | 3.28 | |
| Zeskant Moer | ||||
| 27 | 2915011005 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 30 | 2610910566 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 33 | 3601021510 | |||
| Torsieveer | ||||
| 34 | 3604651502 | 1.18 | 1.43 | |
| Cilinderkopschroef | ||||
| 35 | 3603415556 | 1.70 | 2.06 | |
| Knop | ||||
| 36 | 3603231539 | 1.18 | 1.43 | |
| Aanduidingsring | ||||
| 37 | 3600209500 | 2.71 | 3.28 | |
| Verende Sluitring | ||||
| 38 | 3600100528 | 0.83 | 1.00 | |
| Schijf | ||||
| 39 | 3600100527 | 1.70 | 2.06 | |
| Niet meer leverbaar, geen vervanging | ||||
| 40 | 3600360507 | |||
| Koppelnok | ||||
| 41 | 3600400507 | 2.24 | 2.71 | |
| Veerring | ||||
| 42 | 2916690003 | 0.83 | 1.00 | |
| Arreteerpal | ||||
| 43 | 3602000510 | 1.94 | 2.35 | |
| Grendel | ||||
| 44 | 3603450504 | 4.10 | 4.96 | |
| Drukveer | ||||
| 45 | 3604651503 | 1.70 | 2.06 | |
| Diepteaanslag | ||||
| 46 | 2610997191 | 9.53 | 11.53 | |
| Arreteerkap | ||||
| 47 | 2600590006 | 1.18 | 1.43 | |
| Verende Sluitring | ||||
| 48 | 3916060500 | 0.83 | 1.00 | |
| Lenskopschroef | ||||
| 49 | 2910641122 | 1.70 | 2.06 | |
| Vleugelschroef | ||||
| 50 | 1613480009 | 1.18 | 1.43 | |
| Knop | ||||
| 51 | 3603211501 | 1.94 | 2.35 | |
| Vergrendelingsbus | ||||
| 52 | 3600240500 | 4.70 | 5.69 | |
| Niet meer leverbaar, geen vervanging | ||||
| 53 | 3604648504 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 54 | 2610915161 | |||
| Borgring | ||||
| 55 | 2916650003 | 1.18 | 1.43 | |
| Niet meer leverbaar, geen vervanging | ||||
| 57 | 3604613508 | |||
| Leistuk | ||||
| 58 | 3603120502 | 1.70 | 2.06 | |
| Vouwbalg | ||||
| 59 | 3605510548 | 4.70 | 5.69 | |
| Platte Stekker | ||||
| 61 | 1604477005 | 1.94 | 2.35 | |
| Borgring | ||||
| 62 | 3604680502 | 1.18 | 1.43 | |
| Plaatschroef | ||||
| 63 | 2610991306 | 1.18 | 1.43 | |
| Ontstoringsfilter | ||||
| 64 | 1617328025 | 4.70 | 5.69 | |
| Torx-lenskopschroef | ||||
| 74 | 2603490017 | 1.70 | 2.06 | |
| Cilinderkopschroef | ||||
| 82 | 3603410504 | 1.70 | 2.06 | |
| Kogel | ||||
| 83 | 1903230007 | 1.18 | 1.43 | |
| O-ring | ||||
| 85 | 3600210507 | 1.18 | 1.43 | |
| Niet meer leverbaar, geen vervanging | ||||
| 89 | 2610996090 | |||
| O-ring | ||||
| 91 | 1610210233 | 2.24 | 2.71 | |
| Enkele Sleutel DIN 894 SW27 | ||||
| 650/3 | 1907950514 | 7.58 | 9.17 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 731 | 2608570125 | |||
| Behuizing | ||||
| 804 | 2610907863 | 36.85 | 44.59 | |
| Niet meer leverbaar, geen vervanging | ||||
| 807 | 3605702598 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 810 | 3601119779 | |||
| Borstelhouder | ||||
| 818 | 3604336506 | 18.19 | 22.01 | |
| Koolborstelset | ||||
| 818/3 | 2610007957 | 8.45 | 10.22 | |
| Spiraalveer | ||||
| 818/4 | 3604652501 | 2.71 | 3.28 | |
| Stang | ||||
| 828 | 2610907864 | 8.45 | 10.22 | |
| Niet meer leverbaar, geen vervanging | ||||
| 829 | 2610907865 | |||
