Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0601854408 ( GWS24-230H )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

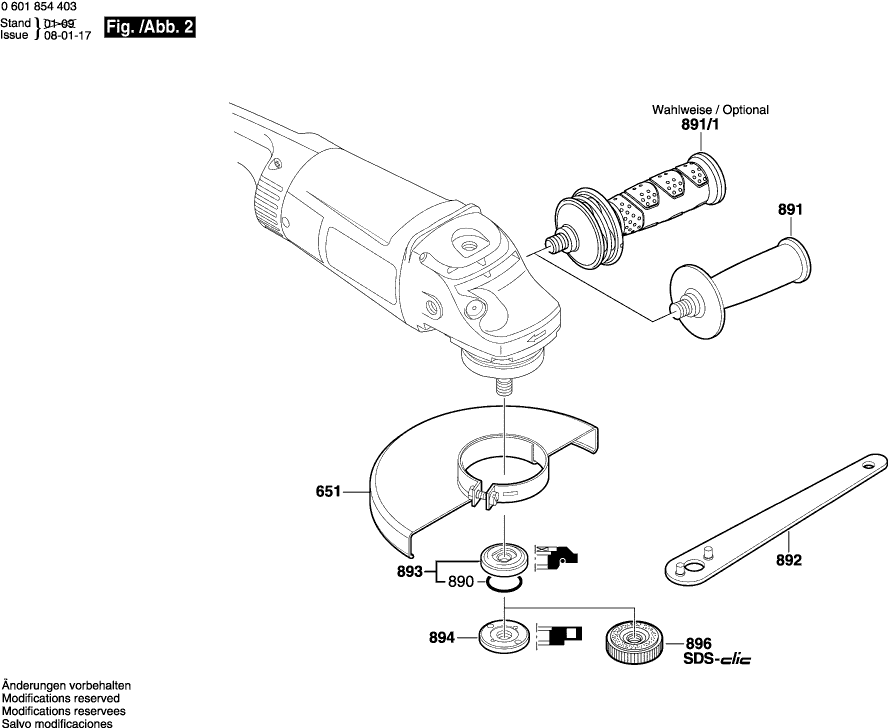

Tekeningen van de Bosch 0601854408 ( GWS24-230H )
Onderdelen lijst van de Bosch 0601854408 ( GWS24-230H )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Motorhuis | ||||
| 1 | 1605108190 | 13.11 | 15.86 | |
| Niet meer leverbaar | ||||
| 2 | 1604220381 | |||
| Doorvoerbuisje | ||||
| 6 | 1600703023 | 1.84 | 2.23 | |
| Klembevestiging | ||||
| 7 | 1601302018 | 1.10 | 1.33 | |
| Firmaplaat | ||||
| 9 | 1601118C90 | 2.56 | 3.10 | |
| Niet meer leverbaar | ||||
| 23 | 1605500206 | |||
| Handgreep | ||||
| 24 | 1605132141 | 7.13 | 8.63 | |
| Slijpspil | ||||
| 25 | 160312305U | 10.10 | 12.22 | |
| O-ring | ||||
| 28 | 1600210033 | 1.10 | 1.33 | |
| O-ring | ||||
| 29 | 1600210045 | 1.10 | 1.33 | |
| Luchtverdeler | ||||
| 30 | 1600591029 | 1.84 | 2.23 | |
| Luchtgeleidingsring | ||||
| 31 | 1600591075 | 1.84 | 2.23 | |
| Borgring | ||||
| 32 | 1600290019 | 1.10 | 1.33 | |
| Compensatieschijf | ||||
| 34 | 1600190020 | 1.10 | 1.33 | |
| Viltring | ||||
| 35 | 1600205034 | 1.10 | 1.33 | |
| Afdichtring | ||||
| 37 | 1600290036 | 1.60 | 1.94 | |
| Rubbersluitring | ||||
| 38 | 1600206020 | 1.10 | 1.33 | |
| Rubbersluitring | ||||
| 39 | 1600206030 | 1.10 | 1.33 | |
| Zeskant Moer | ||||
| 45 | 1603300019 | 1.10 | 1.33 | |
| Glijlager | ||||
| 51 | 1600200031 | 2.11 | 2.55 | |
| Stekerbushuis | ||||
| 53 | 1605190068 | 0.83 | 1.00 | |
| Schroefdrvoeringsschroef | ||||
| 60 | 1603435023 | 1.10 | 1.33 | |
| Plaatschroef | ||||
| 61 | 2912401038 | 0.83 | 1.00 | |
| Cilinderkopschroef | ||||
| 63 | 1603410014 | 1.10 | 1.33 | |
| Schroefdr.vormschroef | ||||
| 64 | 1603435042 | 1.10 | 1.33 | |
| Plaatschroef | ||||
| 65 | 2912401020 | 0.83 | 1.00 | |
| Plaatschroef | ||||
| 66 | 2910211019 | 0.83 | 1.00 | |
| Afdichtplaat | ||||
| 68 | 1601006011 | 1.84 | 2.23 | |
| Kabelvoering | ||||
| 103 | 1602388035 | 1.10 | 1.33 | |
| Niet meer leverbaar | ||||
| 651 | 1605510173 | |||
| Niet meer leverbaar | ||||
| 803 | 1604011932 | |||
| Schakelaar | ||||
| 804 | 1607000967 | 25.28 | 30.59 | |
| Leid Voor Netaansluiting | ||||
| 805 | 1607000228 | 19.23 | 23.27 | |
| Typeplaat | ||||
| 808 | 160111A3H3 | 1.84 | 2.23 | |
| Koolborstelset | ||||
| 810 | 1607014171 | 11.18 | 13.53 | |
| Groefkogellager | ||||
| 813 | 1600905011 | 4.43 | 5.36 | |
| Groefkogellager | ||||
| 814 | 1600905028 | 8.98 | 10.87 | |
| Borstelhouder | ||||
| 816 | 1604336048 | 5.02 | 6.07 | |
| Transmissiehuis | ||||
| 821 | 1607000C03 | 42.20 | 51.06 | |
| Lagerdeksel | ||||
| 822 | 1607000C05 | 19.23 | 23.27 | |
| Onderdelenset | ||||
| 826 | 1600A003FE | 31.49 | 38.10 | |
| Radiaale Asafdichtring | ||||
| 833 | 1600290064 | 1.60 | 1.94 | |
| Radiaale Asafdichtring | ||||
| 833/1 | 1600290013 | 1.84 | 2.23 | |
| Niet meer leverbaar | ||||
| 835 | 1606610142 | |||
| Druktoets | ||||
| 840 | 1607000354 | 5.02 | 6.07 | |
| Bevestigingsschijf | ||||
| 846 | 1607000C3E | 8.98 | 10.87 | |
| Borgring | ||||
| 848 | 1600119010 | 1.10 | 1.33 | |
| Groefkogellager | ||||
| 850 | 1600905026 | 6.16 | 7.45 | |
| Naaldhuls | ||||
| 851 | 2600910001 | 3.12 | 3.78 | |
| O-ring | ||||
| 890 | 1600210039 | 1.60 | 1.94 | |
| Niet meer leverbaar | ||||
| 891 | 1602025022 | |||
| Extra Handgreep | ||||
| 891/1 | 1602025051 | 22.36 | 27.06 | |
| Tweegatmoersleutel | ||||
| 892 | 1607950061 | 3.12 | 3.78 | |
| Opnameflens | ||||
| 893 | 2605703014 | 3.85 | 4.66 | |
| Ronde Moer | ||||
| 894 | 1603345043 | 6.16 | 7.45 | |
| Snelspanmoer | ||||
| 896 | 1600A016PP | 34.69 | 41.97 | |
