Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0603230003 ( P10 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 0603230003 ( P10 )

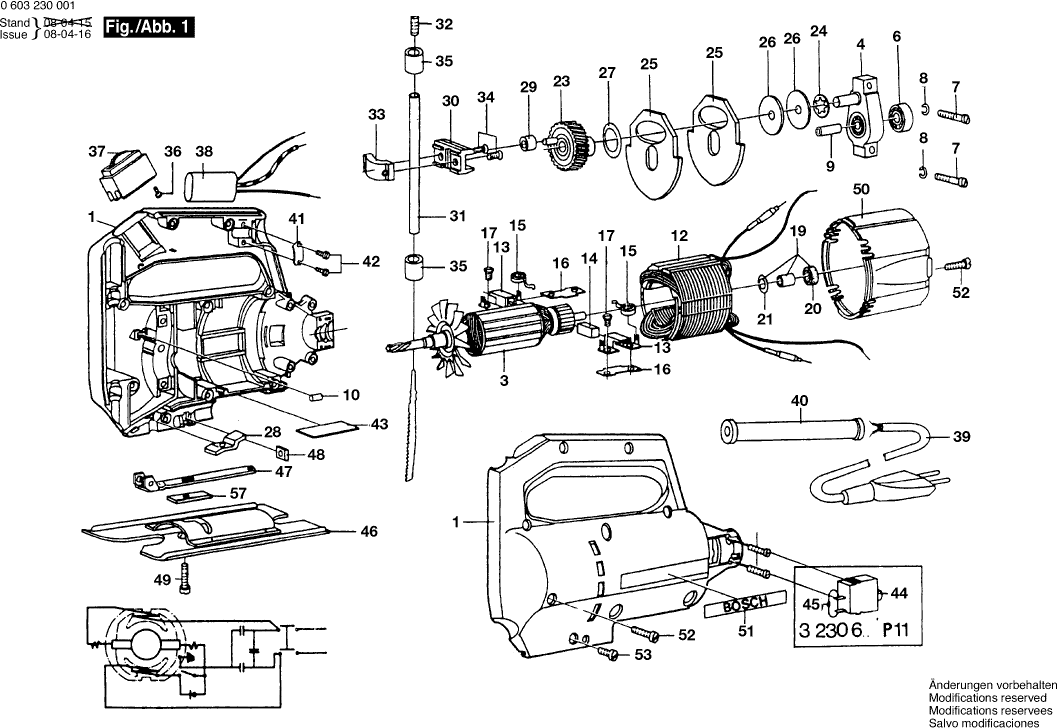

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Bosch 0603230003 ( P10 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Niet meer leverbaar, geen vervanging
1 2605104902

Niet meer leverbaar, geen vervanging
3 2604010371

Niet meer leverbaar, geen vervanging
4 2605807000

Groefkogellager
6 2600900001 0.83 1.00

Cilinderkopschroef
7 2603410027 0.83 1.00

Veerring
8 2916690003 0.83 1.00

Geleidemof
9 2600400024 2.24 2.71

Naaldrol A 3x9,8G2DIN 5402
10 1903201041 1.18 1.43

Niet meer leverbaar, geen vervanging
12 2604220272

Borstelhouder
13 1601323007 1.18 1.43

Spiraalveer
15 1604652004 1.94 2.35

Niet meer leverbaar, geen vervanging
16 1601034025

Plaatschroef DIN 7972-BZ2,9x6,5
17 2910601004 0.83 1.00

Niet meer leverbaar, geen vervanging
19 1600301900

Viltring
20 1600205023 1.18 1.43

Niet meer leverbaar, geen vervanging
21 1610210014

Niet meer leverbaar, geen vervanging
23 2606319073

Verende Sluitring
24 2600150050 1.18 1.43

Contragewicht
25 1619P02421 6.54 7.91

Compensatieschijf 0,5 MM
26 2600102658 1.18 1.43

Compensatieschijf 0,2 MM
26 2600102656 0.83 1.00

Compensatieschijf
27 2600101673 1.18 1.43

Compensatieschijf 0,2 MM
28 2600102656 0.83 1.00

Geleidedrager
28 2601030017 0.83 1.00

Naaldhuls
29 2600917904 5.83 7.05

Glijstuk
30 2601321036 5.33 6.45

Hijsstang
31 2600780900 0.83 1.00

Klemschroef
32 2603400000 3.31 4.01

Klembeugel
33 2602329011 2.71 3.28

Verzonken Schroef
34 2603421040 1.18 1.43

Sinterbus
35 2600301049 1.18 1.43

Cilinderkopschroef
36 2603410001 1.18 1.43

Niet meer leverbaar, geen vervanging
37 2607200048

Niet meer leverbaar, geen vervanging
38 2607329099

Doorvoerbuisje
40 2600703011 2.24 2.71

Doorvoerbuisje
40 2600703012 2.24 2.71

Doorvoerbuisje
40 2600703013 1.94 2.35

Klembevestiging
41 1601034026 0.83 1.00

Plaatschroef DIN 7971-BZ2,9x6,5
42 2910211004 1.18 1.43

Niet meer leverbaar, geen vervanging
44 1607200050

Niet meer leverbaar, geen vervanging
45 2607320008

Vloerplaat
46 2601016043 5.83 7.05

Niet meer leverbaar, geen vervanging
47 2608135900

Vierkantmoer
48 2915121005 0.83 1.00

Geleidedrager
48 2601030017 0.83 1.00

Platkopschroef
49 2603410028 1.18 1.43

Carterdeksel BLAUW
50 2605500037 0.83 1.00

Firmaplaat
51 2601110023 0.83 1.00

Zelfklevende Plaat
51 2601007003 0.83 1.00

Plaatschroef
52 2910211019 0.83 1.00

Plaatschroef DIN 7971-BZ3,9x9,5
53 2910211017 0.83 1.00

Plaatschroef
54 2910211006 0.83 1.00

Plaatschroef
56 2910211006 0.83 1.00

Tussenplaat
57 2601000014 1.18 1.43

Niet meer leverbaar, geen vervanging
810 1604321900

Niet meer leverbaar, geen vervanging
814 1604321900

Leid Voor Netaansluiting
839 1607000386 15.71 19.01

Niet meer leverbaar, geen vervanging
847 2608135900

Typeplaat
888 160111A3H3 1.94 2.35
