Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3603A00500 ( PMF190E )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3603A00500 ( PMF190E )

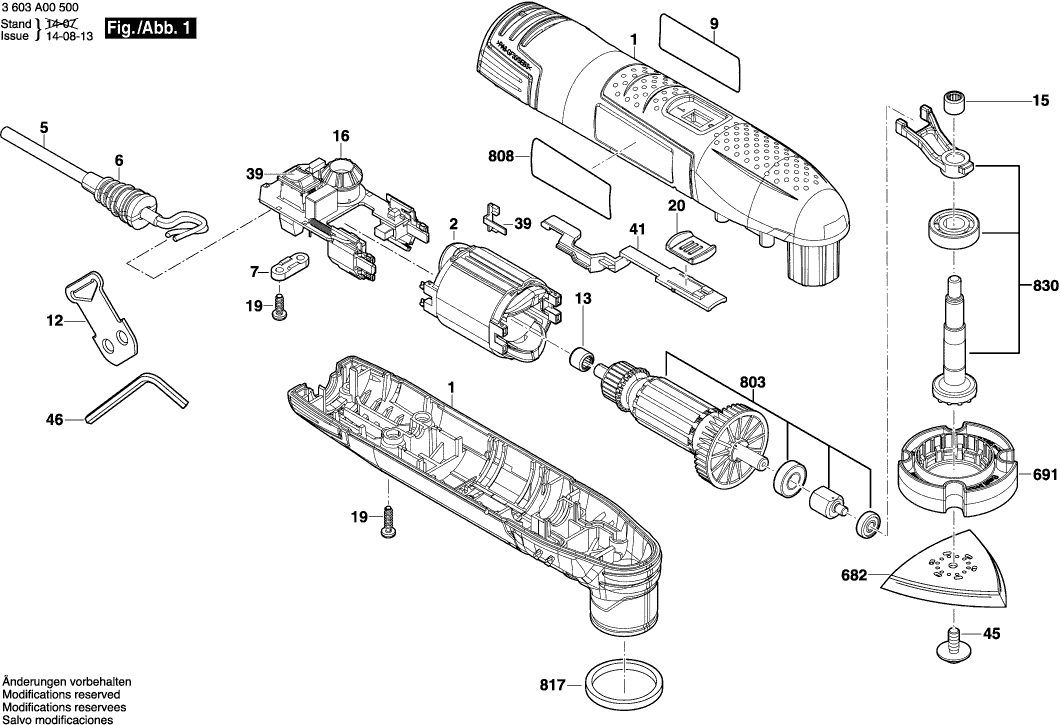

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Bosch 3603A00500 ( PMF190E )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Behuizing
1 2609005378 15.71 19.01

Poolschoen
2 2609006601 13.93 16.86

Leid Voor Netaansluiting
5 2604460259 10.73 12.98

Doorvoerbuisje
6 2609005502 1.94 2.35

Leidinghouder
7 2609006171 1.18 1.43

Firmaplaat
9 2609005887 1.94 2.35

Firmaplaat
9 160111C05W 1.94 2.35

Firmaplaat
9 161111C04E 1.94 2.35

Sleutelhouder
12 2609006359 2.24 2.71

Naaldhuls
13 2600917002 2.71 3.28

Sinterbus
15 2609007459 1.18 1.43

Elektronische Module
16 2609005781 29.75 36.00

Torx-lenskopschroef
19 2603490022 0.83 1.00

Schuifknop
20 2609005541 2.24 2.71

Contactveer
39 2601329037 1.18 1.43

Glijschuif
41 2609007716 1.18 1.43

Inbusbout
45 2609000295 0.83 1.00

INBUSSLUITINGEN
46 2610364015 2.71 3.28

Trilplaat
682 2609002737 13.93 16.86

Diepteaanslag
691 2609005815 2.71 3.28

Niet meer leverbaar, geen vervanging
803 2609006176

Typeplaat
808 160111A2XR 1.94 2.35

Viltring
817 2609006364 1.70 2.06

Aandrijfas
830 2609005810 29.75 36.00
