Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0602209101 ( 22091 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

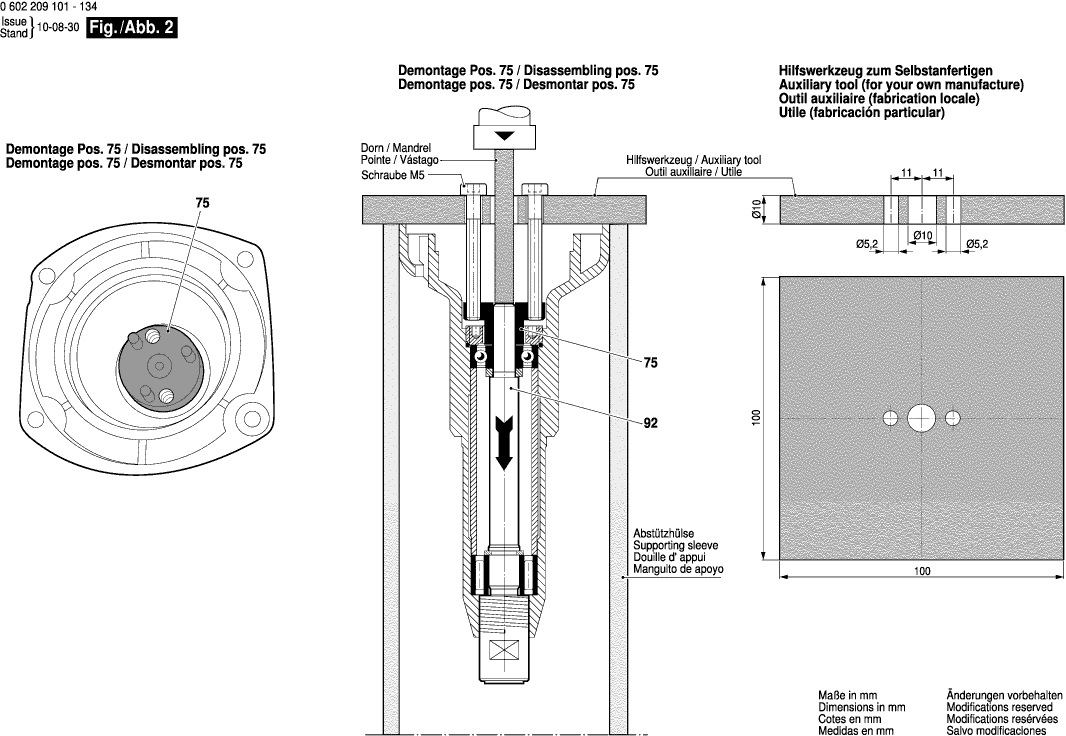

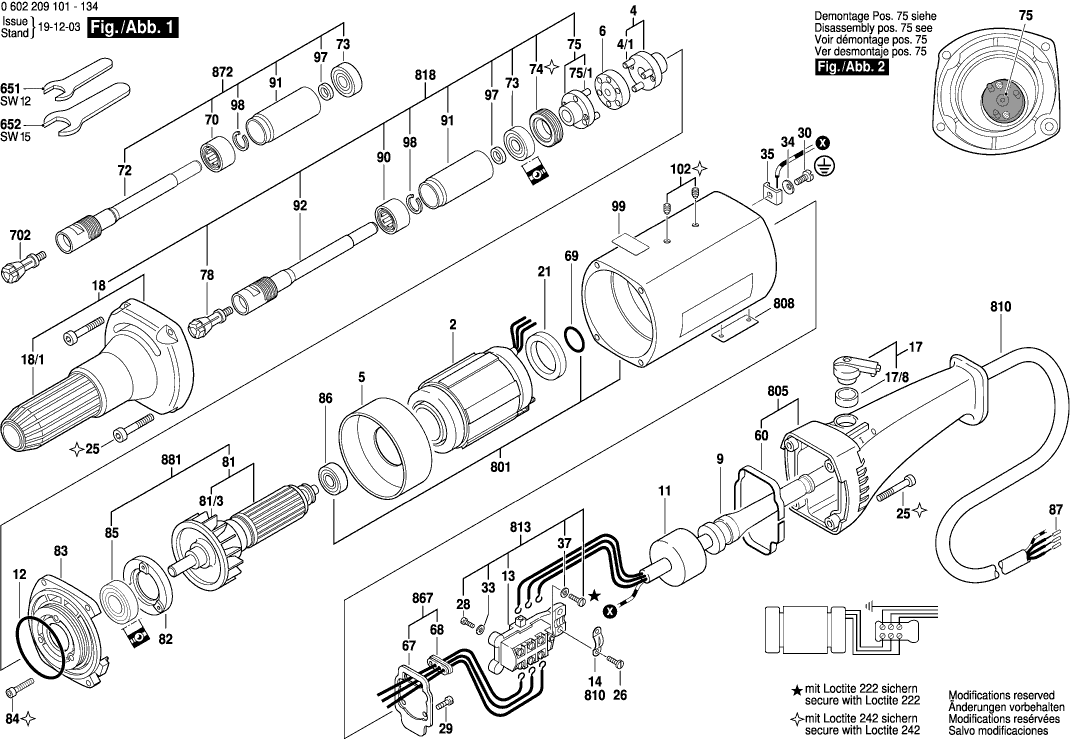

Tekeningen van de Bosch 0602209101 ( 22091 )
Onderdelen lijst van de Bosch 0602209101 ( 22091 )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Stator | ||||
| 2 | 1604229088 | 342.01 | 413.83 | |
| Luchtgeleidingsring | ||||
| 5 | 1600209003 | 5.83 | 7.05 | |
| Meenemer | ||||
| 6 | 1606442000 | 4.70 | 5.69 | |
| Doorvoerbuisje | ||||
| 9 | 1600703009 | 4.70 | 5.69 | |
| Afdichtplaat | ||||
| 11 | 1600113003 | 2.24 | 2.71 | |
| O-ring | ||||
| 12 | 1900210146 | 3.31 | 4.01 | |
| Schakelaar | ||||
| 13 | 1607200020 | 29.75 | 36.00 | |
| Klembevestiging | ||||
| 14 | 1601303003 | 1.70 | 2.06 | |
| Schakelhefboom | ||||
| 17 | 1602026030 | 7.58 | 9.17 | |
| Viltring | ||||
| 17/8 | 1600205008 | 1.18 | 1.43 | |
| Spilhuis | ||||
| 18 | 3605806109 | 187.62 | 227.02 | |
| Krimpbuis | ||||
| 18/1 | 3600712004 | 6.54 | 7.91 | |
| Afdichtring | ||||
| 21 | 1600209006 | 2.24 | 2.71 | |
| Schroefdrvoeringsschroef | ||||
| 25 | 3603435003 | 2.24 | 2.71 | |
| Cilinderkopschroef | ||||
| 26 | 2910021118 | 0.83 | 1.00 | |
| Plaatschroef | ||||
| 28 | 2910211006 | 0.83 | 1.00 | |
| Cilinderkopschroef | ||||
| 29 | 3603450008 | 1.70 | 2.06 | |
| Schroefdrvoeringsschroef | ||||
| 30 | 2914461403 | 1.70 | 2.06 | |
| Onderlegschijf | ||||
| 33 | 2916011005 | 0.83 | 1.00 | |
| Verende Sluitring | ||||
| 34 | 3600150006 | 1.94 | 2.35 | |
| Klembeugel | ||||
| 35 | 3601321001 | 2.71 | 3.28 | |
| Afdichtsnoer | ||||
| 60 | 1601014000 | 2.24 | 2.71 | |
| Afdichtplaat | ||||
| 67 | 1602388006 | 4.70 | 5.69 | |
| Doorvoerbuisje | ||||
| 68 | 1600306001 | 1.94 | 2.35 | |
| O-ring | ||||
| 69 | 3600210016 | 1.18 | 1.43 | |
| Groefkogellager | ||||
| 73 | 3600905063 | 20.42 | 24.71 | |
| Draadring | ||||
| 74 | 3603344059 | 33.45 | 40.47 | |
| Meenemer | ||||
| 75 | 1600320028 | 33.45 | 40.47 | |
| Cilindrische Pen | ||||
| 75/1 | 2917500095 | 1.18 | 1.43 | |
| Spantang | ||||
| 78 | 1608570025 | 33.45 | 40.47 | |
| Rotor Zonder Wikkeling | ||||
| 81 | 3604080054 | 187.62 | 227.02 | |
| Ventilator | ||||
| 81/3 | 3606610010 | 3.31 | 4.01 | |
| Veerring | ||||
| 82 | 1600501025 | 29.75 | 36.00 | |
| Lagerdeksel | ||||
| 83 | 3605820065 | 67.25 | 81.37 | |
| Cilinderkopschroef | ||||
| 84 | 2910011128 | 0.83 | 1.00 | |
| Groefkogellager | ||||
| 85 | 1900905121 | 13.93 | 16.86 | |
| Groefkogellager | ||||
| 86 | 1610900025 | 12.41 | 15.02 | |
| Adereindhuls | ||||
| 87 | 3604477008 | 0.83 | 1.00 | |
| Naaldlager | ||||
| 90 | 1600910002 | 18.19 | 22.01 | |
| Geleidemof | ||||
| 91 | 3600320015 | 23.75 | 28.74 | |
| Slijpspil | ||||
| 92 | 1603123011 | 168.86 | 204.32 | |
| Afstandsring | ||||
| 97 | 1600202016 | 4.10 | 4.96 | |
| Snapring | ||||
| 98 | 1600224025 | 1.94 | 2.35 | |
| Aanwijzingsplaat | ||||
| 99 | 3601119236 | 2.71 | 3.28 | |
| Schroefdraadpen | ||||
| 102 | 1603402002 | 1.18 | 1.43 | |
| Enkele Sleutel | ||||
| 651 | 1907950506 | 10.73 | 12.98 | |
| Enkele Sleutel | ||||
| 652 | 1907950509 | 10.73 | 12.98 | |
| Spantang | ||||
| 702 | 1608570058 | 33.45 | 40.47 | |
| Motorhuis | ||||
| 801 | 3605102040 | 209.26 | 253.20 | |
| Handgreep | ||||
| 805 | 3605132048 | 60.65 | 73.39 | |
| Typeplaat | ||||
| 808 | 160111A65E | 0.83 | 1.00 | |
| Elektr Leid M Aansl | ||||
| 810 | 3607030236 | 91.56 | 110.79 | |
| Schakelaarset | ||||
| 813 | 1607000036 | 49.56 | 59.97 | |
| Taatslager | ||||
| 818 | 1605806202 | 493.58 | 597.23 | |
| Afdichtplaat | ||||
| 867 | 1602388007 | 9.53 | 11.53 | |
| Slijpspil | ||||
| 872 | 3603123017 | 233.78 | 282.87 | |
| Rotor Zonder Wikkeling | ||||
| 881 | 3604080055 | 209.26 | 253.20 | |
