Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0602241003 ( 2241 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 0602241003 ( 2241 )

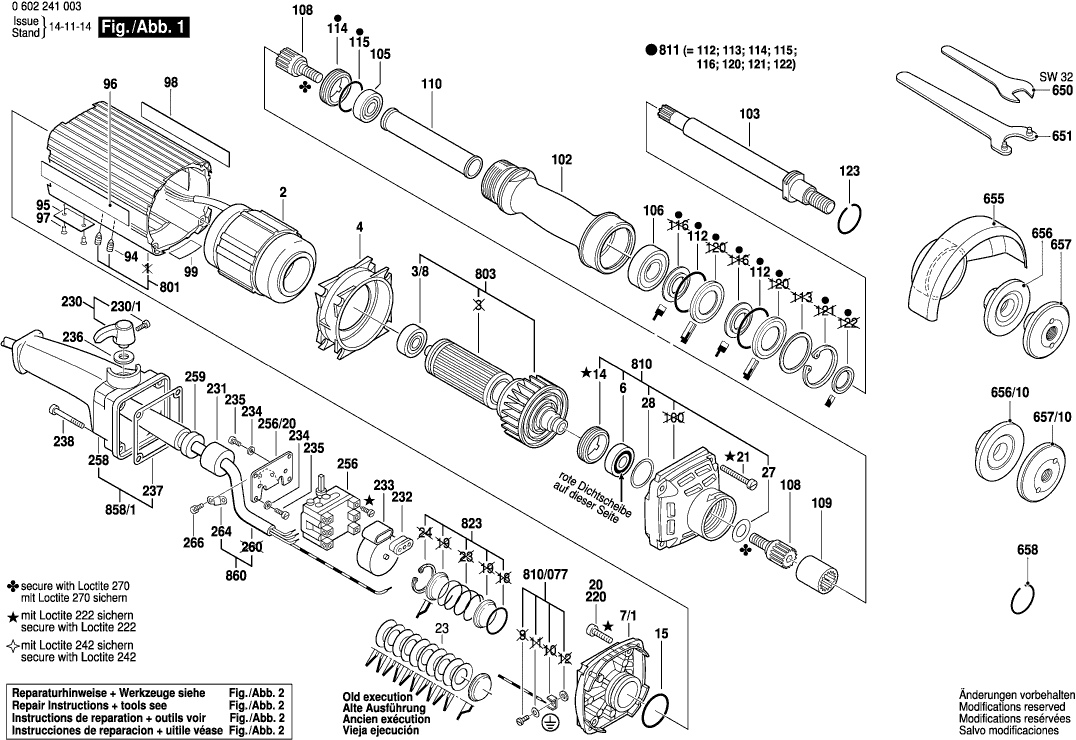

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Bosch 0602241003 ( 2241 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Stator 265V/200HZ
2 3604229092 551.30 667.07
Groefkogellager
3/8 3600905119 23.75 28.74
Luchtgeleidingsring
4 3600209006 4.70 5.69
Groefkogellager
6 3600905095 15.71 19.01
Lagerdeksel
7/1 3605806134 81.47 98.58
Draadring
14 3603344024 12.41 15.02
O-ring
15 1600210037 1.94 2.35
Schroefdrvoeringsschroef
21 3603410007 2.71 3.28
Afdichtschijf
27 3600100049 2.71 3.28
Afdichtschijf
28 3600100048 2.24 2.71
Schroefdraadpen
94 2912081116 1.94 2.35
Typeplaat
95 3601106053 4.10 4.96
Firmaplaat
96 3601110047 2.24 2.71
Kerfnagel
97 3603133001 1.94 2.35
Zelfklevende Plaat
98 3601110235 2.71 3.28
Aanwijzingsplaat
99 3601119236 2.71 3.28
Spilhuis
102 3605806075 187.62 227.02
SLIJPSPIL
103 3606120003 101.94 123.35
Groefkogellager
105 3600905060 15.71 19.01
Groefkogellager
106 3600905057 18.19 22.01
Rondsel
108 3606300074 73.72 89.20
Koppeldeel
109 3606491000 5.33 6.45
Afstandshuls
110 3600700056 36.85 44.59
O-ring
112 3600210058 1.18 1.43
O-ring
115 3600210050 1.94 2.35
Snapring
123 2916609112 1.94 2.35
Schroefdrvoeringsschroef
220 2914451079 1.18 1.43
Schakelhefboom
230 1602026038 4.10 4.96
Cilinderkopschroef
230/1 2910001052 1.70 2.06
Afdichtplaat
231 1600113003 2.24 2.71
Doorvoerbuisje
232 1600306000 2.24 2.71
Veiligheidsdeksel
233 1600502004 3.31 4.01
Verende Sluitring DIN 137-A4
234 1600150006 5.33 6.45
Cilinderkopschroef
235 2910021118 0.83 1.00
Viltring
236 1600205027 0.83 1.00
Afdichting
237 1601015011 3.31 4.01
Cilinderkopschroef DIN 84-BM6x40-8.8
238 2910021209 1.70 2.06
Aan/uit-schakelaar
256 1607200017 101.94 123.35
Bevestigingsplaat
256/20 3601023015 18.19 22.01
Handgreep
258 3605132035 36.85 44.59
Doorvoerbuisje
259 1600703009 4.70 5.69
Klembevestiging
264 3601303012 1.94 2.35
Enkele Sleutel
650 3607950010 23.75 28.74
Tweegatmoersleutel
651 1607950061 3.31 4.01
Veiligheidsdeksel
655 3605510030 23.75 28.74
Opnameflens
656 3605703112 44.82 54.23
Niet meer leverbaar, geen vervanging
656/10 3605703071
Spanring
657 3605703077 33.45 40.47
Spanring
657/10 3605703075 23.75 28.74
Motorhuis
801 3605108160 168.86 204.32
Rotor
803 3604080024 304.19 368.07
Rotor
803 3604080025 271.34 328.32
Lagerdeksel
810 3607020109 271.34 328.32
Aardmateriaalset
810/077 3607031299 6.54 7.91
Bevestigingsset
811 3607031290 113.29 137.08
Verenset
823 3607031296 12.41 15.02
Handgreep
858/1 1605132067 33.45 40.47
Elektrische Leiding
860 3607030239 67.25 81.37
