BoschOp het typeplaatje hoort referentie 0 600 814 103 hoort te staan. Er kunnen verschillen zijn per typenummer waardoor onderdelen niet passen. Bestel alleen als deze referentie overeenkomt. Meerdere varianten: Als het typenummer niet overeenkomt, bekijk dan het overzicht om het juiste model te selecteren.
Trustpilot
Onderdelen tekening
Onderdelen lijst

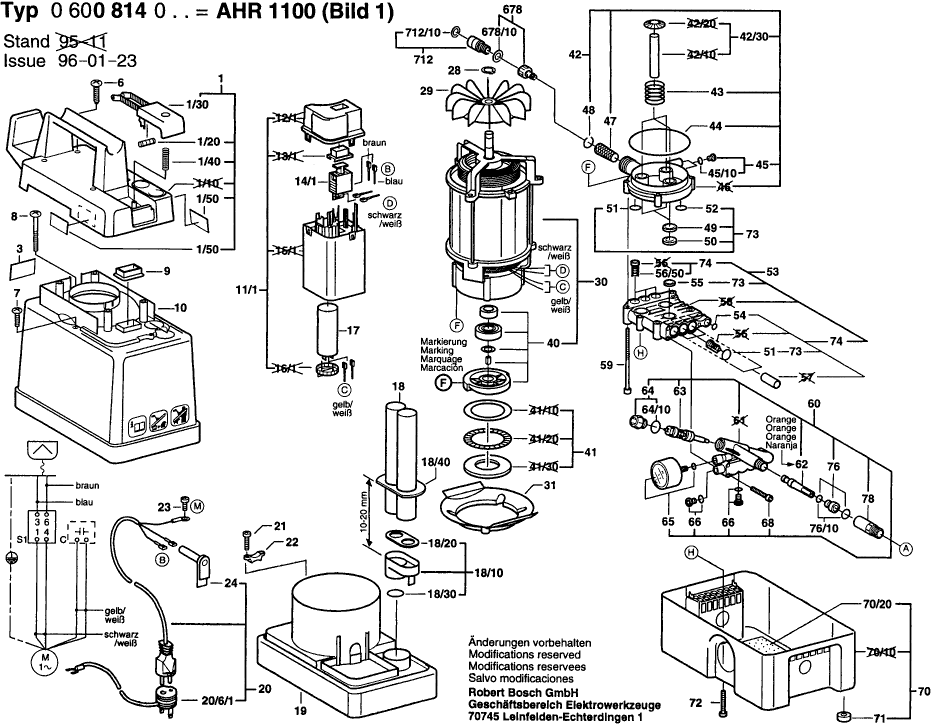

Tekeningen van de BOSCH AHR 1100

Onderdelen lijst van de Bosch AHR 1100

Op deze pagina kunt u onderdelen toevoegen aan de winkelwagen, door het aantal te selecteren en daarna de knop erachter te klikken. Wanneer u klaar bent met het uitzoeken van de juiste onderdelen, kunt u onder aan de pagina op de knop "Uw winkelwagen" klikken. De prijzen hieronder zijn inclusief btw.
1/301609350004Druktoets€ 9,68
1/401609350005Drukveer€ 1,54
72910951162Lenskopschroef Din 7985-m5x20-8.8-h€ 3,69
91609350092Afdichtkap€ 2,98
201609350011Leid Voor Netaansluiting€ 72,50
281609350016Borgring€ 2,02
411609350020Axiaalnaaldlager€ 23,37
421609350021Cilinderblok€ 80,13
431609350027Drukveer€ 1,94
451609350308Afsluitstop€ 5,26
481609350033Snapring€ 1,05
592910141218Inbusbout€ 1,94
621609350304Doorstroomsmoorklep€ 5,74
64/101609350140Onderdelenset€ 5,24
661609350308Afsluitstop€ 5,26
682910141207Inbusbout€ 1,94
70/201609350068Schuimstofplaat€ 4,80
761609350066Dichtingsbus€ 4,25
650/191609350080Reparatieset€ 6,82
678/101609351029Platte Pakkingsring€ 1,15
701/201609350084Onderdelenset Ø2xø37 Mm 3 Stuks€ 6,82
701/301609350184Onderdelenset Ø1,78xø34,65 Mm 3 Stuks€ 12,21
703/301609350159Adaptor€ 5,26
704/301609351014Scharnierstuk€ 15,46
704/401609350159Adaptor€ 5,26
705/201609350088Onderdelenset Ø1,6xø10 Mm 3 Stuks€ 1,05
709/101609350146Mondstukhouder€ 6,82
709/202912311130Lenskopschroef Din 7985-m4x20-8.8-z€ 10,72
709/302915011005Zeskant Moer€ 1,00
709/402912401005Plaatschroef€ 1,00
710/402910141203Inbusbout€ 1,15
710/601609351088Wiel€ 9,37
711/401609350171Slang€ 8,29
