Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0600816003 ( AHR120 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

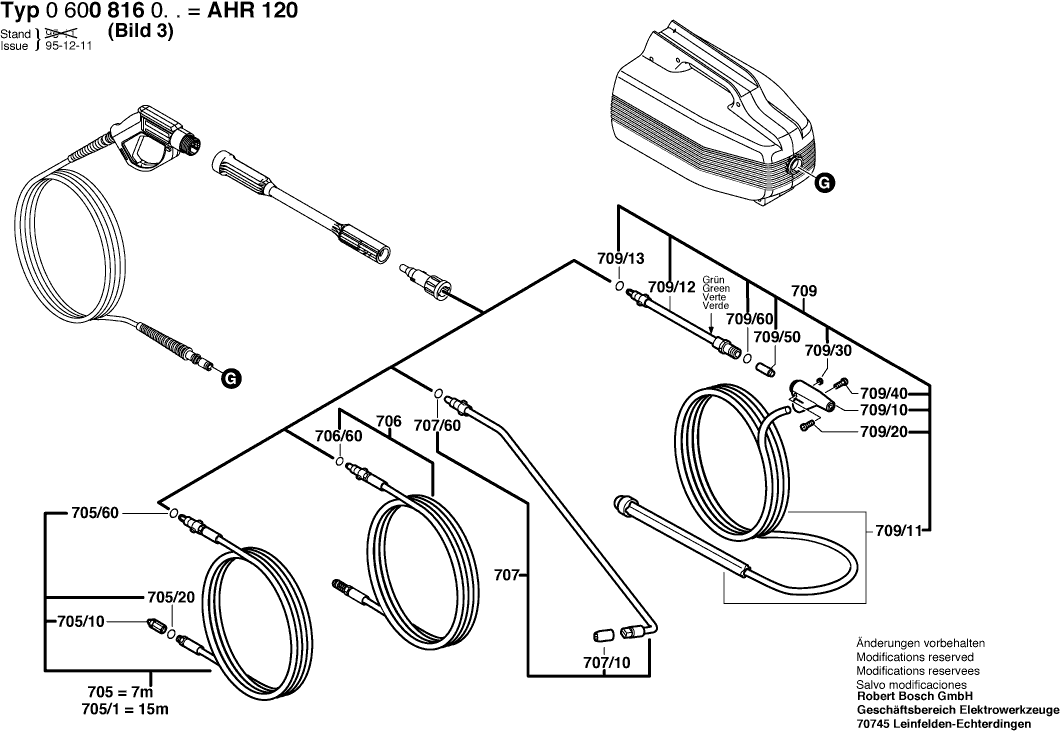

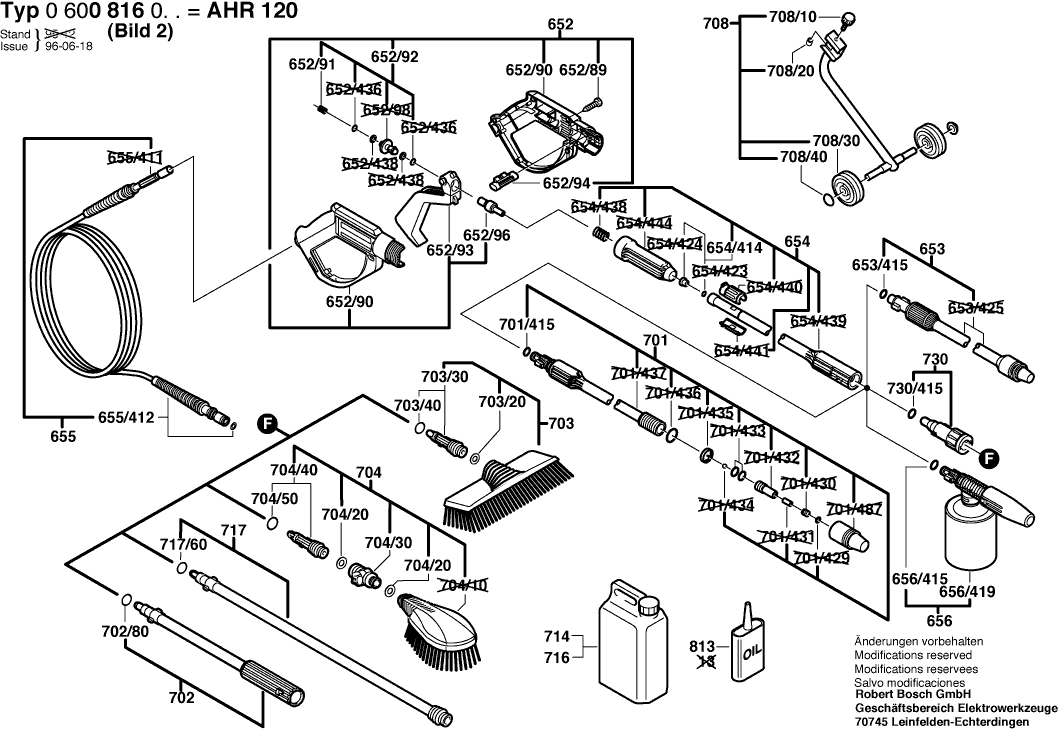

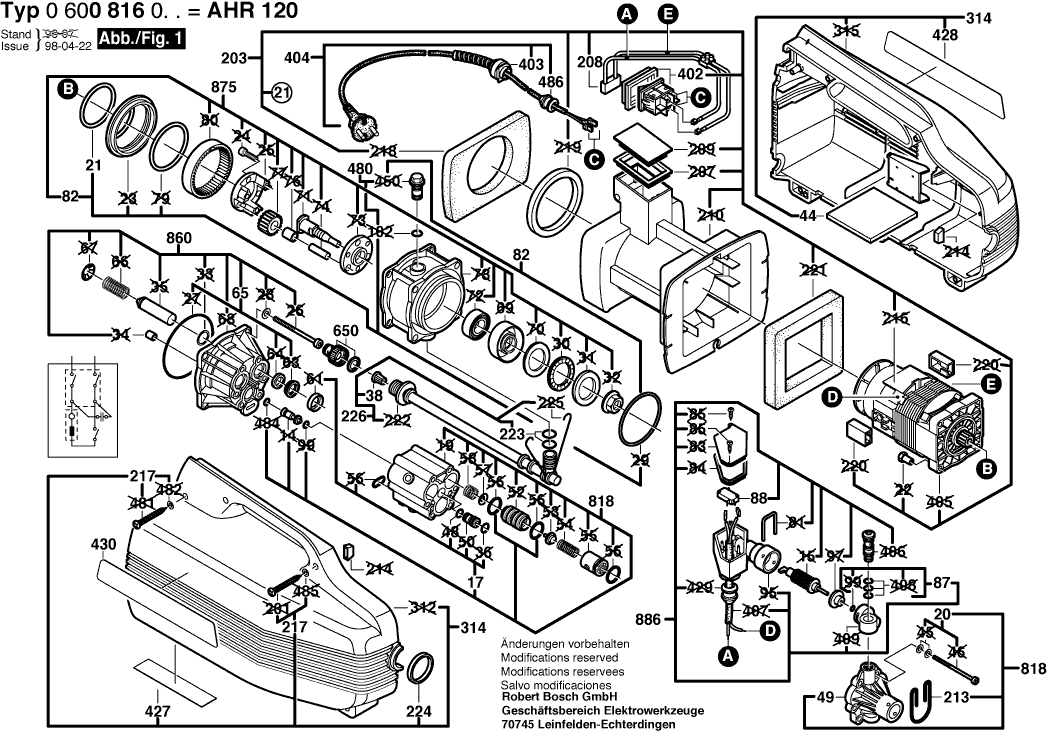

Tekeningen van de Bosch 0600816003 ( AHR120 )
Onderdelen lijst van de Bosch 0600816003 ( AHR120 )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Onderdelenset | ||||
| 17 | 1609350468 | 10.73 | 12.98 | |
| Onderdelenset | ||||
| 20 | 1609350466 | 5.33 | 6.45 | |
| O-Ring 53,7x1,78 MM | ||||
| 21 | 1609350471 | 1.18 | 1.43 | |
| Filter | ||||
| 38 | 1609350476 | 1.18 | 1.43 | |
| VILTPLAAT | ||||
| 44 | 1609350507 | 2.71 | 3.28 | |
| Niet meer leverbaar, geen vervanging | ||||
| 49 | 1609350467 | |||
| Afdichtingsset | ||||
| 65 | 1609350470 | 9.53 | 11.53 | |
| Onderdelenset | ||||
| 82 | 1609350474 | 6.54 | 7.91 | |
| Afdichtingsset | ||||
| 87 | 1609350478 | 1.94 | 2.35 | |
| Microschakelaar | ||||
| 88 | 1609350479 | 5.33 | 6.45 | |
| Elektromotor 230V | ||||
| 203 | 1609350458 | 168.86 | 204.32 | |
| Ontstoringsfilter | ||||
| 208 | 1609350505 | 2.71 | 3.28 | |
| Klem | ||||
| 213 | 1609350469 | 3.31 | 4.01 | |
| Speciale bout | ||||
| 217 | 1609350502 | 3.31 | 4.01 | |
| O-Ring 10x2 MM | ||||
| 223 | 1609350477 | 1.18 | 1.43 | |
| Snaar | ||||
| 224 | 1609350465 | 1.18 | 1.43 | |
| Inlaatpijp | ||||
| 226 | 1609350475 | 7.58 | 9.17 | |
| Behuizing GROEN | ||||
| 314 | 1609350459 | 36.85 | 44.59 | |
| Aan/Uit-Schakelaar | ||||
| 402 | 1609350501 | 5.83 | 7.05 | |
| Doorvoerbuisje | ||||
| 403 | 1609350473 | 2.24 | 2.71 | |
| Leid Voor Netaansluiting | ||||
| 404 | 1609350506 | 33.45 | 40.47 | |
| Typeplaat | ||||
| 427 | 1601118593 | 2.71 | 3.28 | |
| Zelfklevende Plaat | ||||
| 428 | 1601118598 | 2.71 | 3.28 | |
| Zelfklevende Plaat | ||||
| 430 | 1601118599 | 2.71 | 3.28 | |
| Sluiting | ||||
| 480 | 1609350503 | 4.70 | 5.69 | |
| Niet meer leverbaar, geen vervanging | ||||
| 650 | 0600802001 | |||
| O-ring 11x2,5 MM | ||||
| 650/10 | 1609351000 | 1.18 | 1.43 | |
| Platte Pakkingsring | ||||
| 650/20 | 1609351029 | 0.83 | 1.00 | |
| spuitpistool | ||||
| 652 | 1609350449 | 33.45 | 40.47 | |
| Speciale bout | ||||
| 652/89 | 1609350480 | 4.10 | 4.96 | |
| Hendelplaat | ||||
| 652/90 | 1609350481 | 13.93 | 16.86 | |
| Drukveer | ||||
| 652/91 | 1609350482 | 2.24 | 2.71 | |
| Onderdelenset | ||||
| 652/92 | 1609350483 | 4.10 | 4.96 | |
| Druktoets | ||||
| 652/93 | 1609350484 | 7.58 | 9.17 | |
| Vormdeel | ||||
| 652/94 | 1609350485 | 1.18 | 1.43 | |
| Vormdeel | ||||
| 652/96 | 1609350486 | 6.54 | 7.91 | |
| LANS | ||||
| 653 | 1609350450 | 23.75 | 28.74 | |
| Niet meer leverbaar, geen vervanging | ||||
| 653/415 | 1609203577 | |||
| Verlengbuis | ||||
| 654 | 1609350451 | 20.42 | 24.71 | |
| Onderdelenset | ||||
| 654/414 | 1609350491 | 1.94 | 2.35 | |
| Hogedrukslang | ||||
| 655 | 1609350452 | 49.56 | 59.97 | |
| O-Ring 8,9x2,7 MM | ||||
| 655/412 | 1609350487 | 1.18 | 1.43 | |
| Spuitkop | ||||
| 656 | F016102474 | 33.45 | 40.47 | |
| Niet meer leverbaar, geen vervanging | ||||
| 656/415 | 1609203577 | |||
| Reservoir | ||||
| 656/419 | 1609350492 | 7.58 | 9.17 | |
| Niet meer leverbaar, geen vervanging | ||||
| 701 | 2609200294 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 701/415 | 1609203577 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 702 | 1609350053 | |||
| Onderdelenset Ø2,4xØ9,6 MM 3 STUKS | ||||
| 702/80 | 1609350078 | 7.58 | 9.17 | |
| Niet meer leverbaar, geen vervanging | ||||
| 703 | 1609350156 | |||
| Platte Pakkingsring Ø15xØ24x3=3/4" | ||||
| 703/20 | 1609351002 | 1.94 | 2.35 | |
| Adaptor | ||||
| 703/30 | 1609350159 | 5.83 | 7.05 | |
| Onderdelenset Ø2,4xØ9,6 MM 3 STUKS | ||||
| 703/40 | 1609350078 | 7.58 | 9.17 | |
| Niet meer leverbaar, geen vervanging | ||||
| 704 | 1609350126 | |||
| Platte Pakkingsring Ø15xØ24x3=3/4" | ||||
| 704/20 | 1609351002 | 1.94 | 2.35 | |
| Scharnierstuk | ||||
| 704/30 | 1609351014 | 15.71 | 19.01 | |
| Adaptor | ||||
| 704/40 | 1609350159 | 5.83 | 7.05 | |
| Onderdelenset Ø2,4xØ9,6 MM 3 STUKS | ||||
| 704/50 | 1609350078 | 7.58 | 9.17 | |
| Niet meer leverbaar, geen vervanging | ||||
| 705 | 1609350054 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 705/1 | 1609350055 | |||
| BUISSPROEIER | ||||
| 705/10 | 1609350137 | 49.56 | 59.97 | |
| Onderdelenset Ø1,6xØ10 MM 3 STUKS | ||||
| 705/20 | 1609350088 | 1.18 | 1.43 | |
| Onderdelenset Ø2,4xØ9,6 MM 3 STUKS | ||||
| 705/60 | 1609350078 | 7.58 | 9.17 | |
| Niet meer leverbaar, geen vervanging | ||||
| 706 | 2609200277 | |||
| Onderdelenset Ø2,4xØ9,6 MM 3 STUKS | ||||
| 706/60 | 1609350078 | 7.58 | 9.17 | |
| Niet meer leverbaar, geen vervanging | ||||
| 707 | 1609350057 | |||
| Mondstukspanmoer | ||||
| 707/10 | 1609350136 | 2.24 | 2.71 | |
| Onderdelenset Ø2,4xØ9,6 MM 3 STUKS | ||||
| 707/60 | 1609350078 | 7.58 | 9.17 | |
| Niet meer leverbaar, geen vervanging | ||||
| 708 | 1609350119 | |||
| Klemschroef | ||||
| 708/10 | 1609350120 | 10.73 | 12.98 | |
| Klemstuk | ||||
| 708/20 | 1609350121 | 7.58 | 9.17 | |
| Wiel | ||||
| 708/30 | 1609350122 | 11.88 | 14.37 | |
| Afsluitdop | ||||
| 708/40 | 1609350123 | 1.94 | 2.35 | |
| Niet meer leverbaar, geen vervanging | ||||
| 709 | 2607000191 | |||
| Mondstukhouder | ||||
| 709/10 | 1609350146 | 7.58 | 9.17 | |
| Luchtinlaat | ||||
| 709/11 | 1609350135 | 36.85 | 44.59 | |
| Verbindingspijp | ||||
| 709/12 | 1609350303 | 33.45 | 40.47 | |
| Onderdelenset Ø2,4xØ9,6 MM 3 STUKS | ||||
| 709/13 | 1609350078 | 7.58 | 9.17 | |
| Lenskopschroef DIN 7985-M4x20-8.8-Z | ||||
| 709/20 | 2912311130 | 11.88 | 14.37 | |
| Zeskant Moer | ||||
| 709/30 | 2915011005 | 0.83 | 1.00 | |
| Plaatschroef | ||||
| 709/40 | 2912401005 | 0.83 | 1.00 | |
| Spuitkop | ||||
| 709/50 | 1609350134 | 18.19 | 22.01 | |
| Onderdelenset Ø2xØ11 MM 3 STUKS | ||||
| 709/60 | 1609350074 | 7.58 | 9.17 | |
| Niet meer leverbaar, geen vervanging | ||||
| 714 | 1609350155 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 716 | 1609350162 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 717 | 1609350164 | |||
| Onderdelenset Ø2,4xØ9,6 MM 3 STUKS | ||||
| 717/60 | 1609350078 | 7.58 | 9.17 | |
| Adaptor | ||||
| 730 | 2609200295 | 0.83 | 1.00 | |
| SMEEROLIE 70 ML | ||||
| 813 | 1609350493 | 9.53 | 11.53 | |
| Cilinderkop | ||||
| 818 | 1609350454 | 81.47 | 98.58 | |
| Cilinderblok | ||||
| 860 | 1609350455 | 67.25 | 81.37 | |
| Transmissie | ||||
| 875 | 1609350456 | 91.56 | 110.79 | |
| Drukschakelaar | ||||
| 886 | 1609350457 | 15.71 | 19.01 | |
