Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0600808003 ( AHR1200AS )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

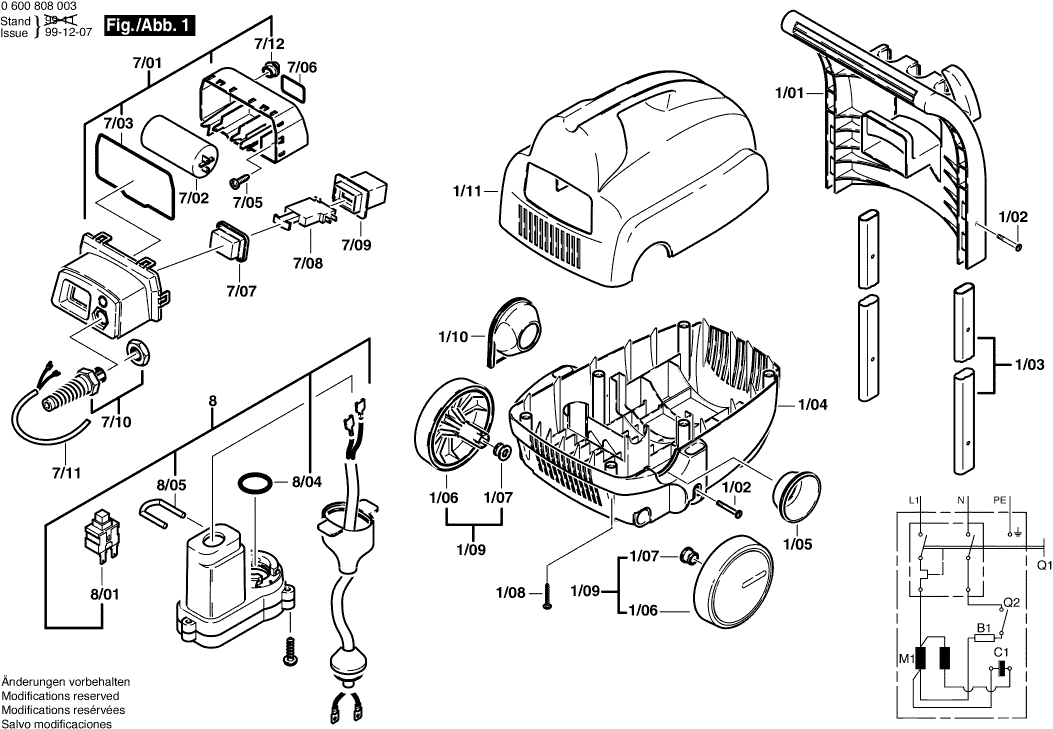

Tekeningen van de Bosch 0600808003 ( AHR1200AS )
Onderdelen lijst van de Bosch 0600808003 ( AHR1200AS )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Handgreep | ||||
| 1/01 | F016102487 | 27.81 | 33.65 | |
| Schroef 5x30 MM | ||||
| 1/02 | F016102523 | 1.49 | 1.80 | |
| Pijp | ||||
| 1/03 | F016102705 | 16.79 | 20.32 | |
| Omhulsel | ||||
| 1/04 | F016102475 | 47.53 | 57.51 | |
| Inzetstuk | ||||
| 1/05 | F016102485 | 6.73 | 8.14 | |
| Wiel | ||||
| 1/06 | F016102706 | 9.67 | 11.70 | |
| Huls | ||||
| 1/07 | F016102486 | 2.40 | 2.90 | |
| Niet meer leverbaar, geen vervanging | ||||
| 1/08 | F016102401 | |||
| Wiel | ||||
| 1/09 | F016102706 | 9.67 | 11.70 | |
| Inzetstuk | ||||
| 1/10 | F016102489 | 6.73 | 8.14 | |
| Omhulsel | ||||
| 1/11 | F016102497 | 47.53 | 57.51 | |
| Afsluitstop | ||||
| 2/01 | F016102427 | 4.18 | 5.06 | |
| Niet meer leverbaar, geen vervanging | ||||
| 2/02 | F016102428 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 2/03 | F016102429 | |||
| O-ring 70,0x2,5 MM | ||||
| 2/04 | F016102511 | 3.44 | 4.16 | |
| Bus | ||||
| 2/05 | F016102430 | 2.86 | 3.46 | |
| Niet meer leverbaar, geen vervanging | ||||
| 2/06 | F016102431 | |||
| Schijf | ||||
| 2/07 | F016102483 | 10.90 | 13.19 | |
| Gleufring | ||||
| 2/08 | F016102407 | 4.94 | 5.98 | |
| Cilinderkop | ||||
| 2/09 | F016102432 | 52.45 | 63.46 | |
| Cilinderkopschroef M8x50 MM | ||||
| 2/10 | F016102443 | 2.86 | 3.46 | |
| Niet meer leverbaar, geen vervanging | ||||
| 3/03 | F016102421 | |||
| Geleider | ||||
| 3/04 | F016102422 | 47.53 | 57.51 | |
| Drukveer | ||||
| 3/05 | F016102423 | 5.81 | 7.03 | |
| Zuiger | ||||
| 3/06 | F016102424 | 23.90 | 28.92 | |
| Gleufring | ||||
| 3/08 | F016102425 | 8.35 | 10.10 | |
| Ventielzitting | ||||
| 3/09 | F016102707 | 5.81 | 7.03 | |
| Niet meer leverbaar, geen vervanging | ||||
| 3/10 | F016102454 | |||
| Behuizing | ||||
| 3/11 | F016102455 | 13.13 | 15.89 | |
| Zeef | ||||
| 3/12 | F016102411 | 3.44 | 4.16 | |
| Koppeling | ||||
| 3/14 | F016102436 | 10.90 | 13.19 | |
| Aansluitschroefverbinding 3/4" | ||||
| 3/15 | F016102409 | 10.90 | 13.19 | |
| Klem 17,12x2,62 MM | ||||
| 3/17 | F016102441 | 2.40 | 2.90 | |
| O-ring 17,12x2,62 MM | ||||
| 3/18 | F016102403 | 2.86 | 3.46 | |
| O-ring 10,78x2,62 MM | ||||
| 3/19 | F016102414 | 2.86 | 3.46 | |
| Motor | ||||
| 4/01 | F016102648 | 197.62 | 239.12 | |
| Schroef 48x45 MM | ||||
| 4/02 | F016102434 | 1.49 | 1.80 | |
| Blazer | ||||
| 4/03 | F016102433 | 11.37 | 13.76 | |
| Plaat | ||||
| 4/04 | F016102645 | 27.81 | 33.65 | |
| Kogellager 17x47x14 MM | ||||
| 4/05 | F016102527 | 16.79 | 20.32 | |
| Cilinderkopschroef M6x20-Z9 | ||||
| 4/06 | F016102402 | 2.86 | 3.46 | |
| Zelftappende Schroef M4x10 MM | ||||
| 4/07 | F016102400 | 1.49 | 1.80 | |
| VENTILATORHUIS | ||||
| 4/09 | F016102437 | 12.82 | 15.51 | |
| VETTE OLIE 50 ML | ||||
| 4/10 | F016102438 | 11.37 | 13.76 | |
| Kogellager 6202-2RS | ||||
| 4/13 | F016102446 | 12.82 | 15.51 | |
| Lagerschild | ||||
| 4/14 | F016102439 | 39.14 | 47.36 | |
| Asafdichtring 22x35x5MM | ||||
| 4/15 | F016102440 | 12.82 | 15.51 | |
| spuitpistool | ||||
| 5 | 1609350449 | 39.14 | 47.36 | |
| Speciale bout | ||||
| 5/01 | 1609350480 | 4.94 | 5.98 | |
| Hendelplaat | ||||
| 5/02 | 1609350481 | 16.79 | 20.32 | |
| Drukveer | ||||
| 5/03 | 1609350482 | 2.86 | 3.46 | |
| Onderdelenset | ||||
| 5/04 | 1609350483 | 4.94 | 5.98 | |
| Druktoets | ||||
| 5/05 | 1609350484 | 9.67 | 11.70 | |
| Vormdeel | ||||
| 5/06 | 1609350485 | 1.49 | 1.80 | |
| Vormdeel | ||||
| 5/07 | 1609350486 | 8.35 | 10.10 | |
| Slang | ||||
| 6/01 | F016102514 | 47.53 | 57.51 | |
| O-Ring 8,9x2,7 MM | ||||
| 6/02 | 1609350487 | 1.49 | 1.80 | |
| Verlengbuis | ||||
| 6/03 | 1609350451 | 23.90 | 28.92 | |
| Onderdelenset | ||||
| 6/04 | 1609350491 | 2.40 | 2.90 | |
| Niet meer leverbaar, geen vervanging | ||||
| 6/05 | 1609203577 | |||
| LANS | ||||
| 6/07 | F016102473 | 71.68 | 86.73 | |
| SPROEIBUIS | ||||
| 6/08 | F016102668 | 136.48 | 165.14 | |
| Reservoir | ||||
| 6/09 | 1609350492 | 9.67 | 11.70 | |
| Spuitkop | ||||
| 6/10 | F016102474 | 39.14 | 47.36 | |
| Behuizing | ||||
| 7/01 | F016102455 | 13.13 | 15.89 | |
| Niet meer leverbaar, geen vervanging | ||||
| 7/02 | F016102642 | |||
| ZACHT RUBBERBAND | ||||
| 7/03 | F016102415 | 4.18 | 5.06 | |
| Schroef | ||||
| 7/05 | F016102416 | 1.49 | 1.80 | |
| O-ring 32,99x2,62 MM | ||||
| 7/06 | F016102426 | 2.86 | 3.46 | |
| Veiligheidsdeksel | ||||
| 7/07 | F016102417 | 4.18 | 5.06 | |
| Schakelaar | ||||
| 7/08 | F016102418 | 10.90 | 13.19 | |
| Houder | ||||
| 7/09 | F016102419 | 4.18 | 5.06 | |
| Snoerontlasting | ||||
| 7/10 | F016102420 | 10.90 | 13.19 | |
| Leid Voor Netaansluiting | ||||
| 7/11 | F016102515 | 39.14 | 47.36 | |
| Doorvoer | ||||
| 7/12 | F016102507 | 2.40 | 2.90 | |
| Drukschakelaar | ||||
| 8 | F016102456 | 39.14 | 47.36 | |
| Niet meer leverbaar, geen vervanging | ||||
| 8/01 | F016102519 | |||
| O-ring 17,17x1,78 MM | ||||
| 8/04 | F016102405 | 5.81 | 7.03 | |
| Klem | ||||
| 8/05 | F016102499 | 3.44 | 4.16 | |
| Niet meer leverbaar, geen vervanging | ||||
| 9 | F016102666 | |||
| Slang | ||||
| 10/01 | F016102667 | 58.03 | 70.22 | |
| Niet meer leverbaar, geen vervanging | ||||
| 10/02 | F016102530 | |||
| LANS | ||||
| 11 | F016102473 | 71.68 | 86.73 | |
| Niet meer leverbaar, geen vervanging | ||||
| 11/01 | 1609203577 | |||
| Spuitkop | ||||
| 12 | F016102795 | 110.30 | 133.46 | |
| Niet meer leverbaar, geen vervanging | ||||
| 12/01 | 1609203577 | |||
| Spuitkop | ||||
| 13 | F016102474 | 39.14 | 47.36 | |
| Reservoir | ||||
| 13/01 | 1609350492 | 9.67 | 11.70 | |
| Niet meer leverbaar, geen vervanging | ||||
| 13/02 | 1609203577 | |||
