Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0600815064 ( AHR1300 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 0600815064 ( AHR1300 )

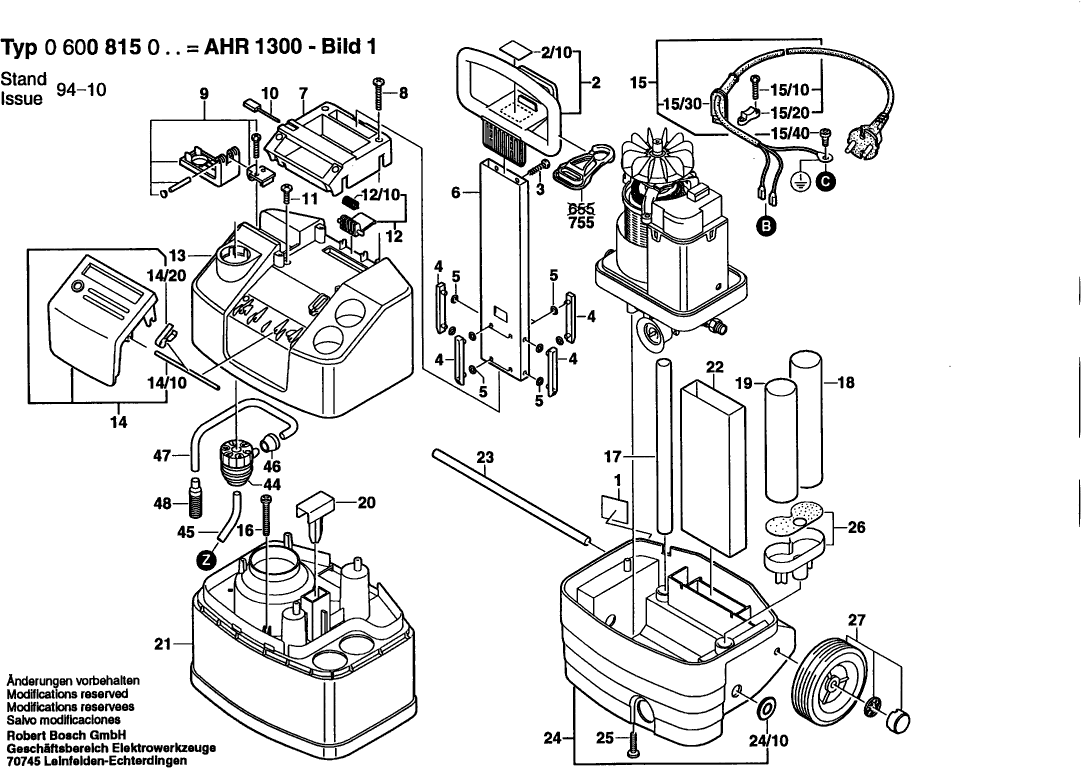

Onderdelen tekening 1
Klik voor vergroting

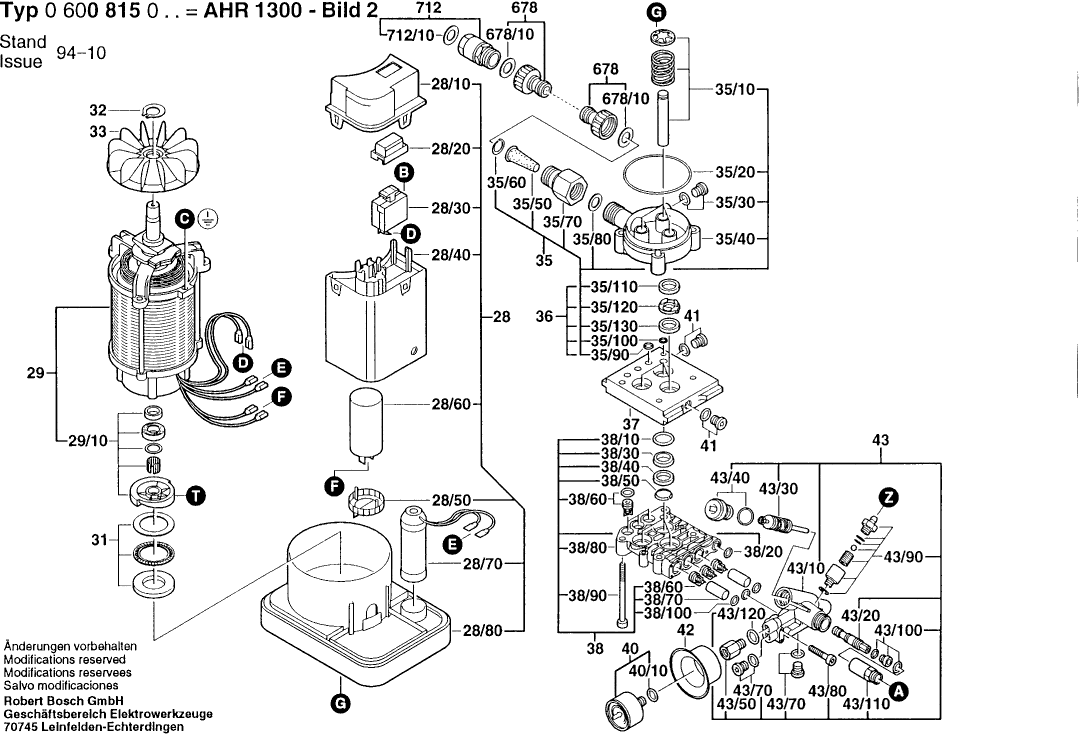

Onderdelen tekening 2
Klik voor vergroting

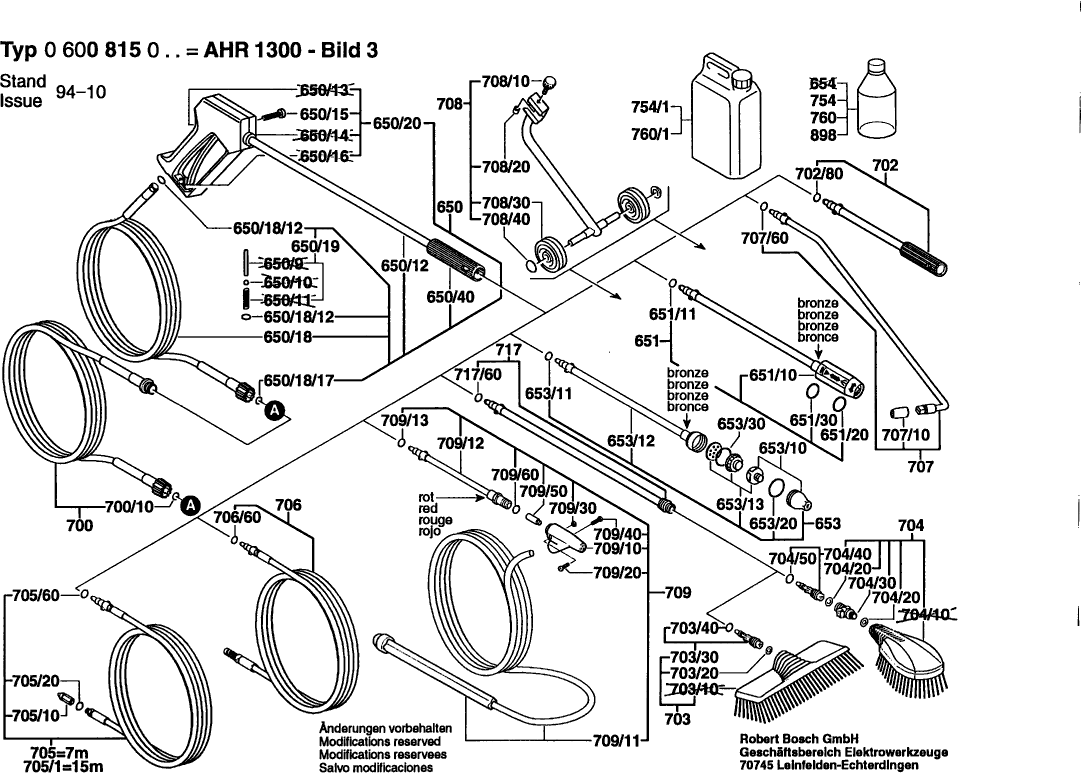

Onderdelen tekening 3
Klik voor vergroting

Onderdelen lijst van de Bosch 0600815064 ( AHR1300 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Typeplaat
1 1601118452 2.71 3.28

Handgreep ZWART
2 1609350316 13.93 16.86

Aanwijzingsplaat
2/10 1601118479 2.71 3.28

Lenskopplaatschroef
3 1609350317 1.18 1.43

Geleiderail
4 1609350318 1.94 2.35

O-ring
5 1609350319 1.18 1.43

Vierkantbuis
6 1609350320 8.45 10.22

Handgreep
7 1609350321 8.45 10.22

Lenskopplaatschroef
8 1609350322 1.18 1.43

FLESSENDRAGER
9 1609350323 8.45 10.22

Reinigingsnaald
10 1609350324 1.18 1.43

Lenskopplaatschroef Ø6x20 MM
11 1609350006 1.94 2.35

Activeerhendel
12 1609350325 1.18 1.43

Antirammelveer
12/10 1609350413 8.45 10.22

Bovendeel Behuizing GROEN
13 1609350326 73.72 89.20

Druktoets
14 1609350327 23.75 28.74

As
14/10 1609350328 2.71 3.28

Spiraalveer
14/20 1609350406 7.58 9.17

Leid Voor Netaansluiting L=5 M
15 1609350372 12.41 15.02

Plaatschroef ST Ø3x20 MM
15/10 1609350142 1.18 1.43

Snoerontlasting
15/20 1609350025 1.70 2.06

Kabelmantel
15/30 1609350166 7.58 9.17

Lenskopschroef DIN 7985-M5x8-8.8-Z
15/40 2912311150 0.83 1.00

Lenskopplaatschroef
16 1609350329 1.18 1.43

Pijp
17 1609350330 1.94 2.35

Slanggeleiding
18 1609350331 5.33 6.45

Slanggeleiding
19 1609350332 2.24 2.71

Schakelhefboom
20 1609350333 2.24 2.71

Tussenbehuizing GROEN
21 1609350334 81.47 98.58

Vierkantbuis
22 1609350335 15.71 19.01

As
23 1609350336 2.24 2.71

Behuizingsonderdeel ZWART
24 1609350337 73.72 89.20

RUBBER MANCHET
24/10 1609350407 2.24 2.71

Lenskopplaatschroef
25 1609350338 1.18 1.43

Verbindingsstuk
26 1609350339 2.71 3.28

WIELENSET
27 1609350340 23.75 28.74

Schakelaareenheid
28 1609350341 148.65 179.87

Bovendeel Behuizing ZWART
28/10 1609350364 3.31 4.01

Afdekplaat
28/20 1609350365 2.24 2.71

Aan/Uit-Schakelaar
28/30 1609350366 15.71 19.01

Behuizing ZWART
28/40 1609350367 3.31 4.01

Verende Sluitring
28/50 1609350368 6.54 7.91

Condensator ZWART
28/60 1609350369 23.75 28.74

Condensator
28/70 1609350370 23.75 28.74

Basisplaat
28/80 1609350371 11.88 14.37

Elektromotor 230V
29 1609350342 233.78 282.87

Reparatieset
29/10 1609350343 73.72 89.20

Reparatieset
31 1609350344 23.75 28.74

Borgring
32 1609350016 2.24 2.71

Blazer
33 1609350017 4.10 4.96

Cilinderblok
35 1609350345 55.25 66.85

Reparatieset
35/10 1609350410 9.53 11.53

O-ring
35/100 1609350382 4.10 4.96

RUBBER MANCHET
35/110 1609350035 5.83 7.05

Drukring
35/120 1609350036 11.88 14.37

Afdichting
35/130 1609350383 20.42 24.71

O-ring 80x2 MM
35/20 1609350098 2.24 2.71

Afsluitstop
35/30 1609350308 5.83 7.05

Cilinderblok
35/40 1609350377 40.61 49.14

Filterzeef
35/50 1609350032 9.53 11.53

Snapring
35/60 1609350378 4.70 5.69

Draadbus
35/70 1609350379 15.71 19.01

Afdichting
35/80 1609350380 5.33 6.45

Niet meer leverbaar, geen vervanging
35/90 1609350381

Reparatieset
36 1609350408 73.72 89.20

Tussenflens
37 1609350347 73.72 89.20

Cilinderkop
38 1609350348 49.56 59.97

O-ring
38/10 1609350384 4.10 4.96

Onderdelenset Ø1,6xØ15,1 MM 3 STUKS
38/100 1609350038 7.58 9.17

O-ring
38/20 1609350385 4.70 5.69

Manchet
38/30 1609350386 10.73 12.98

Manchet
38/40 1609350387 10.73 12.98

Drukring
38/50 1609350388 12.41 15.02

Klep
38/60 1609350389 9.53 11.53

Verbindingsstuk
38/70 1609350390 5.33 6.45

Cilinderkop
38/80 1609350391 101.94 123.35

Schroef
38/90 1609350392 5.33 6.45

Manometer
40 1609350307 33.45 40.47

O-ring
40/10 1609350350 4.70 5.69

Afsluitstop
41 1609350308 5.83 7.05

Manchet
42 1609350351 8.45 10.22

Aanhangerstuurklep
43 1609350352 233.78 282.87

Klephuis
43/10 1609350393 101.94 123.35

Nippel
43/100 1609350402 9.53 11.53

Wartelmoer
43/110 1609350403 23.75 28.74

O-ring
43/120 1609350350 4.70 5.69

Doorstroomsmoorklep
43/20 1609350394 33.45 40.47

Klepkegel
43/30 1609350400 23.75 28.74

Stoppen
43/40 1609350395 15.71 19.01

Niet meer leverbaar, geen vervanging
43/50 1609350396

Stoppen
43/70 1609350398 7.58 9.17

Schroef
43/80 1609350399 1.94 2.35

Slangaansluitstuk
43/90 1609350401 18.19 22.01

DOSEERVOORZIENING
44 1609350353 26.84 32.48

Slang
45 1609350354 7.58 9.17

Stopbus
46 1609350355 7.58 9.17

Slang
47 1609350356 6.54 7.91

Filter
48 1609350357 10.73 12.98

HANDGREEPSET
650 1609350310 148.65 179.87

Verbindingspijp
650/12 1609350089 73.72 89.20

Plaatschroef ST Ø3x20 MM
650/15 1609350142 1.18 1.43

Kunststof Slang L=9 M, MAX. 150 BAR
650/18 1609350504 91.56 110.79

Onderdelenset Ø2xØ11 MM 3 STUKS
650/18/12 1609350074 7.58 9.17

Onderdelenset Ø2,4xØ9,6 MM 3 STUKS
650/18/17 1609350078 7.58 9.17

Reparatieset
650/19 1609350080 7.58 9.17

Onderdelenset
650/20 1609350176 15.71 19.01

GREEPHULS
650/40 1609350198 15.71 19.01

MONDSTUK HOGEDRUKREINIG.
651 1609350311 81.47 98.58

Mondstukspanmoer
651/10 1609350145 13.93 16.86

Onderdelenset Ø2,4xØ9,6 MM 3 STUKS
651/11 1609350078 7.58 9.17

Onderdelenset Ø2,0xØ18,0 MM 3 STUKS
651/20 1609350182 7.58 9.17

Onderdelenset Ø1,78xØ18,77 MM 3 STUKS
651/30 1609350181 7.58 9.17

Spuitkop
653 F016102635 168.86 204.32

Niet meer leverbaar, geen vervanging
653/10 1609350414

Onderdelenset Ø2,4xØ9,6 MM 3 STUKS
653/11 1609350078 7.58 9.17

Verbindingspijp
653/12 1609350411 49.56 59.97

Niet meer leverbaar, geen vervanging
653/13 1609350412

Onderdelenset Ø2,0xØ18,0 MM 3 STUKS
653/20 1609350182 7.58 9.17

Onderdelenset Ø1,78xØ18,77 MM 3 STUKS
653/30 1609350181 7.58 9.17

Niet meer leverbaar, geen vervanging
678 0600800001

Platte Pakkingsring
678/10 1609351029 0.83 1.00

Niet meer leverbaar, geen vervanging
700 2609200276

Onderdelenset Ø2,4xØ9,6 MM 3 STUKS
700/10 1609350078 7.58 9.17

Niet meer leverbaar, geen vervanging
702 1609350053

Onderdelenset Ø2,4xØ9,6 MM 3 STUKS
702/80 1609350078 7.58 9.17

Niet meer leverbaar, geen vervanging
703 1609350156

Platte Pakkingsring Ø15xØ24x3=3/4"
703/20 1609351002 1.94 2.35

Adaptor
703/30 1609350159 5.83 7.05

Onderdelenset Ø2,4xØ9,6 MM 3 STUKS
703/40 1609350078 7.58 9.17

Niet meer leverbaar, geen vervanging
704 1609350126

Platte Pakkingsring Ø15xØ24x3=3/4"
704/20 1609351002 1.94 2.35

Scharnierstuk
704/30 1609351014 15.71 19.01

Adaptor
704/40 1609350159 5.83 7.05

Onderdelenset Ø2,4xØ9,6 MM 3 STUKS
704/50 1609350078 7.58 9.17

Niet meer leverbaar, geen vervanging
705 1609350054

Niet meer leverbaar, geen vervanging
705/1 1609350055

BUISSPROEIER
705/10 1609350137 49.56 59.97

Onderdelenset Ø1,6xØ10 MM 3 STUKS
705/20 1609350088 1.18 1.43

Onderdelenset Ø2,4xØ9,6 MM 3 STUKS
705/60 1609350078 7.58 9.17

Niet meer leverbaar, geen vervanging
706 2609200277

Onderdelenset Ø2,4xØ9,6 MM 3 STUKS
706/60 1609350078 7.58 9.17

Niet meer leverbaar, geen vervanging
707 1609350057

Mondstukspanmoer
707/10 1609350136 2.24 2.71

Onderdelenset Ø2,4xØ9,6 MM 3 STUKS
707/60 1609350078 7.58 9.17

Niet meer leverbaar, geen vervanging
708 1609350119

Klemschroef
708/10 1609350120 10.73 12.98

Klemstuk
708/20 1609350121 7.58 9.17

Wiel
708/30 1609350122 11.88 14.37

Afsluitdop
708/40 1609350123 1.94 2.35

Niet meer leverbaar, geen vervanging
709 1609350188

Mondstukhouder
709/10 1609350146 7.58 9.17

Luchtinlaat
709/11 1609350135 36.85 44.59

Verbindingspijp
709/12 1609350192 33.45 40.47

Onderdelenset Ø2,4xØ9,6 MM 3 STUKS
709/13 1609350078 7.58 9.17

Lenskopschroef DIN 7985-M4x20-8.8-Z
709/20 2912311130 11.88 14.37

Zeskant Moer
709/30 2915011005 0.83 1.00

Plaatschroef
709/40 2912401005 0.83 1.00

Spuitkop
709/50 1609350134 18.19 22.01

Onderdelenset Ø2xØ11 MM 3 STUKS
709/60 1609350074 7.58 9.17

Niet meer leverbaar, geen vervanging
712 1609350060

Platte Pakkingsring Ø15xØ24x3=3/4"
712/10 1609351002 1.94 2.35

Niet meer leverbaar, geen vervanging
717 1609350164

Onderdelenset Ø2,4xØ9,6 MM 3 STUKS
717/60 1609350078 7.58 9.17

Niet meer leverbaar, geen vervanging
754 1609350153

Niet meer leverbaar, geen vervanging
754/1 1609350155

Niet meer leverbaar, geen vervanging
755 2601398012

Niet meer leverbaar, geen vervanging
760 1609350161

Niet meer leverbaar, geen vervanging
760/1 1609350162

Reservoir 0,55 LITER, 12 STCK.
898 1609350189 7.58 9.17
