Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0600813003 (AHR900)'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen.Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

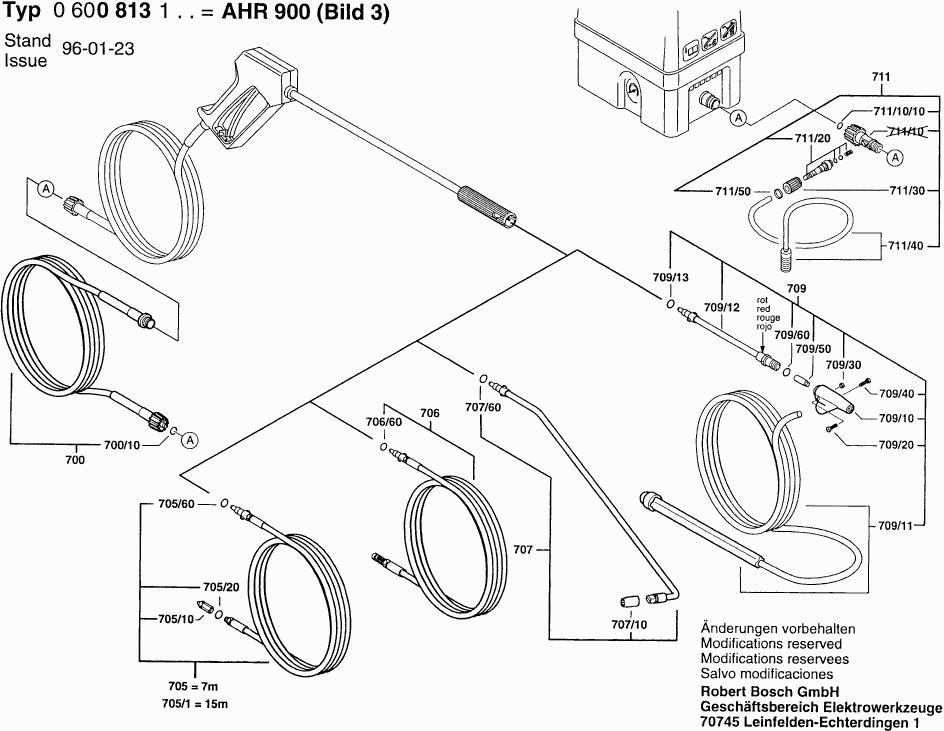

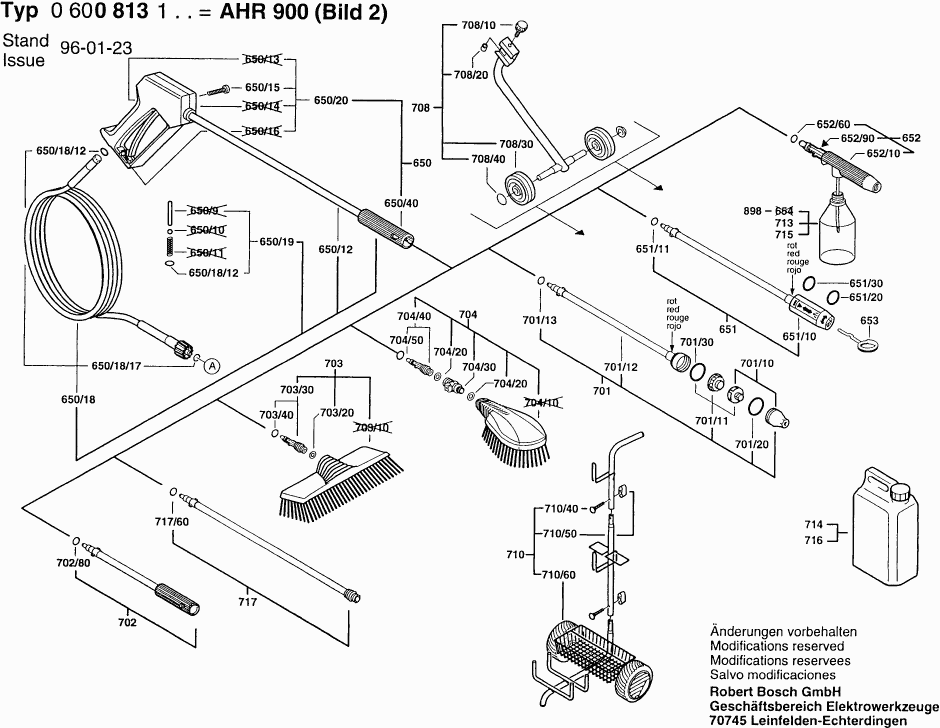

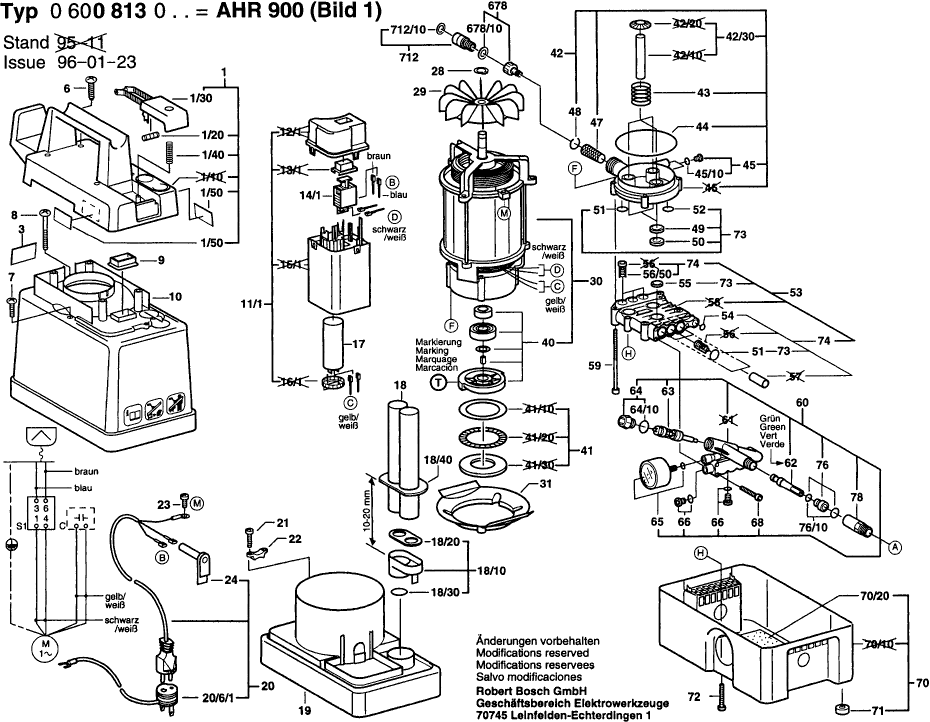

Tekeningen van de Bosch 0600813003 (AHR900)
Onderdelen lijst van de Bosch 0600813003 (AHR900)
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Bovendeel Behuizing | ||||
| 1 | 1609350001 | 52.45 | 63.46 | |
| Rol | ||||
| 1/20 | 1609350003 | 9.67 | 11.70 | |
| Druktoets | ||||
| 1/30 | 1609350004 | 12.82 | 15.51 | |
| Drukveer | ||||
| 1/40 | 1609350005 | 2.08 | 2.52 | |
| Firmaplaat | ||||
| 1/50 | 1601110972 | 3.44 | 4.16 | |
| Typeplaat | ||||
| 3 | 1601118359 | 3.44 | 4.16 | |
| Lenskopplaatschroef Ø6x20 MM | ||||
| 6 | 1609350006 | 2.40 | 2.90 | |
| Lenskopschroef DIN 7985-M5x20-8.8-H | ||||
| 7 | 2910951162 | 4.94 | 5.98 | |
| Lenskopschroef M5x60 MM | ||||
| 8 | 1609350143 | 2.86 | 3.46 | |
| Afdichtkap | ||||
| 9 | 1609350092 | 4.18 | 5.06 | |
| Niet meer leverbaar, geen vervanging | ||||
| 10 | 1609350291 | |||
| Bovendeel Behuizing | ||||
| 11/1 | 1609350002 | 27.81 | 33.65 | |
| Drukschakelaar | ||||
| 14/1 | 1609350194 | 52.45 | 63.46 | |
| MOTORCONDENSATOR 25uF,50HZ | ||||
| 17 | 1609350015 | 27.81 | 33.65 | |
| Kunststofbuis | ||||
| 18 | 1609350022 | 14.94 | 18.08 | |
| BUISHOUDER | ||||
| 18/10 | 1609350023 | 14.94 | 18.08 | |
| Afdichting | ||||
| 18/20 | 1609350178 | 7.46 | 9.03 | |
| Platte Afdichtring | ||||
| 18/30 | 1609350179 | 2.40 | 2.90 | |
| Afdichtmanchet | ||||
| 18/40 | 1609350180 | 14.94 | 18.08 | |
| Tussenbehuizing | ||||
| 19 | 1609350007 | 23.90 | 28.92 | |
| Leid Voor Netaansluiting L=5 M | ||||
| 20 | 1609350011 | 88.83 | 107.48 | |
| Plaatschroef ST Ø3x20 MM | ||||
| 21 | 1609350142 | 1.49 | 1.80 | |
| Snoerontlasting | ||||
| 22 | 1609350025 | 2.08 | 2.52 | |
| Lenskopschroef DIN 7985-M5x8-8.8-Z | ||||
| 23 | 2912311150 | 1.00 | 1.21 | |
| Kabelmantel | ||||
| 24 | 1609350166 | 9.67 | 11.70 | |
| Borgring | ||||
| 28 | 1609350016 | 2.86 | 3.46 | |
| Blazer | ||||
| 29 | 1609350017 | 4.94 | 5.98 | |
| Elektromotor 230V/50HZ | ||||
| 30 | 1609350202 | 197.62 | 239.12 | |
| Slijkbord | ||||
| 31 | 1609350093 | 4.18 | 5.06 | |
| Reparatieset 50HZ | ||||
| 40 | 1609350195 | 88.83 | 107.48 | |
| AXIAALNAALDLAGER | ||||
| 41 | 1609350020 | 27.81 | 33.65 | |
| Cilinderblok | ||||
| 42 | 1609350021 | 98.18 | 118.80 | |
| Onderdelenset | ||||
| 42/30 | 1609350309 | 52.45 | 63.46 | |
| Drukveer | ||||
| 43 | 1609350027 | 2.40 | 2.90 | |
| Niet meer leverbaar, geen vervanging | ||||
| 44 | 1609350098 | |||
| Afsluitstop | ||||
| 45 | 1609350308 | 7.46 | 9.03 | |
| Onderdelenset Ø1,78xØ7,66 MM 3 STUKS | ||||
| 45/10 | 1609350081 | 7.46 | 9.03 | |
| Filterzeef | ||||
| 47 | 1609350032 | 11.37 | 13.76 | |
| Snapring | ||||
| 48 | 1609350033 | 1.49 | 1.80 | |
| Niet meer leverbaar, geen vervanging | ||||
| 49 | 1609350035 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 50 | 1609350036 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 51 | 1609350038 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 52 | 1609350039 | |||
| Cilinderkop | ||||
| 53 | 1609350028 | 52.45 | 63.46 | |
| Onderdelenset Ø1,78xØ11,11 MM 3 STUKS | ||||
| 54 | 1609350029 | 1.49 | 1.80 | |
| Niet meer leverbaar, geen vervanging | ||||
| 55 | 1609350037 | |||
| Onderdelenset Ø2x10 MM 3 STUKS | ||||
| 56/50 | 1609350065 | 2.08 | 2.52 | |
| INBUSBOUT | ||||
| 59 | 2910141218 | 2.40 | 2.90 | |
| Klephuis | ||||
| 60 | 1609350196 | 98.18 | 118.80 | |
| Doorstroomsmoorklep GROEN | ||||
| 62 | 1609350197 | 7.46 | 9.03 | |
| Printbesturingsventiel | ||||
| 63 | 1609350063 | 13.13 | 15.89 | |
| Onderdelenset | ||||
| 63/10 | 1609350177 | 2.08 | 2.52 | |
| Niet meer leverbaar, geen vervanging | ||||
| 64 | 1609350306 | |||
| Onderdelenset Ø2,4xØ16,6 MM 3 STUKS | ||||
| 64/10 | 1609350140 | 6.73 | 8.14 | |
| Niet meer leverbaar, geen vervanging | ||||
| 65 | 1609350307 | |||
| Onderdelenset | ||||
| 65/10 | 1609350175 | 2.08 | 2.52 | |
| Afsluitstop | ||||
| 66 | 1609350308 | 7.46 | 9.03 | |
| Onderdelenset Ø1,78xØ7,66 MM 3 STUKS | ||||
| 66/10 | 1609350081 | 7.46 | 9.03 | |
| Inbusbout DIN 912-M6x35-8.8 | ||||
| 68 | 2910141207 | 2.40 | 2.90 | |
| Behuizingsonderdeel | ||||
| 70 | 1609350041 | 23.90 | 28.92 | |
| Niet meer leverbaar, geen vervanging | ||||
| 70/20 | 1609350068 | |||
| Voet Van Behuizing | ||||
| 71 | 1609350069 | 3.44 | 4.16 | |
| Lenskopschroef DIN 7985-M6x20-8.8-Z | ||||
| 72 | 2912311201 | 1.49 | 1.80 | |
| Niet meer leverbaar, geen vervanging | ||||
| 73 | 1609350044 | |||
| Reparatieset | ||||
| 74 | 1609350045 | 21.30 | 25.77 | |
| Dichtingsbus | ||||
| 76 | 1609350066 | 5.81 | 7.03 | |
| Onderdelenset Ø2x10 MM 3 STUKS | ||||
| 76/10 | 1609350065 | 2.08 | 2.52 | |
| Drukpijpsok | ||||
| 78 | 1609350067 | 21.30 | 25.77 | |
| Handgreep | ||||
| 650 | 1609350199 | 173.95 | 210.48 | |
| Verbindingspijp | ||||
| 650/12 | 1609350089 | 88.83 | 107.48 | |
| Plaatschroef ST Ø3x20 MM | ||||
| 650/15 | 1609350142 | 1.49 | 1.80 | |
| Kunststof Slang L=9 M, MAX. 150 BAR | ||||
| 650/18 | 1609350504 | 110.30 | 133.46 | |
| Onderdelenset Ø2xØ11 MM 3 STUKS | ||||
| 650/18/12 | 1609350074 | 9.67 | 11.70 | |
| Niet meer leverbaar, geen vervanging | ||||
| 650/18/17 | 1609350078 | |||
| Reparatieset | ||||
| 650/19 | 1609350080 | 9.67 | 11.70 | |
| Onderdelenset | ||||
| 650/20 | 1609350176 | 18.94 | 22.92 | |
| Niet meer leverbaar, geen vervanging | ||||
| 650/40 | 1609350198 | |||
| MONDSTUK HOGEDRUKREINIG. ROOD | ||||
| 651 | 1609350186 | 98.18 | 118.80 | |
| Mondstukspanmoer | ||||
| 651/10 | 1609350145 | 16.79 | 20.32 | |
| Niet meer leverbaar, geen vervanging | ||||
| 651/11 | 1609350078 | |||
| Onderdelenset Ø2,0xØ18,0 MM 3 STUKS | ||||
| 651/20 | 1609350182 | 9.67 | 11.70 | |
| Onderdelenset Ø1,78xØ18,77 MM 3 STUKS | ||||
| 651/30 | 1609350181 | 9.67 | 11.70 | |
| SCHUIMSPROEISET | ||||
| 652 | 1609350047 | 34.82 | 42.13 | |
| EENGATSPROEIER | ||||
| 652/10 | 1609350104 | 1.49 | 1.80 | |
| Niet meer leverbaar, geen vervanging | ||||
| 652/60 | 1609350078 | |||
| Onderdelenset | ||||
| 652/90 | 1609350115 | 21.30 | 25.77 | |
| Reinigingsnaald | ||||
| 653 | 1609350124 | 9.67 | 11.70 | |
| Niet meer leverbaar, geen vervanging | ||||
| 678 | 0600800001 | |||
| PLATTE PAKKINGSRING | ||||
| 678/10 | 1609351029 | 1.00 | 1.21 | |
| Niet meer leverbaar, geen vervanging | ||||
| 700 | 2609200276 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 700/10 | 1609350078 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 701 | 1609350187 | |||
| SPROEIERSTEUN | ||||
| 701/10 | 1609350190 | 110.30 | 133.46 | |
| Niet meer leverbaar, geen vervanging | ||||
| 701/11 | 1609350191 | |||
| Verbindingspijp | ||||
| 701/12 | 1609350090 | 155.51 | 188.17 | |
| Niet meer leverbaar, geen vervanging | ||||
| 701/13 | 1609350078 | |||
| Onderdelenset Ø2xØ37 MM 3 STUKS | ||||
| 701/20 | 1609350084 | 9.67 | 11.70 | |
| Onderdelenset Ø1,78xØ34,65 MM 3 STUKS | ||||
| 701/30 | 1609350184 | 14.94 | 18.08 | |
| Niet meer leverbaar, geen vervanging | ||||
| 702 | 1609350053 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 702/80 | 1609350078 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 703 | 1609350156 | |||
| Platte Pakkingsring Ø15xØ24x3=3/4" | ||||
| 703/20 | 1609351002 | 2.40 | 2.90 | |
| Adaptor | ||||
| 703/30 | 1609350159 | 7.46 | 9.03 | |
| Niet meer leverbaar, geen vervanging | ||||
| 703/40 | 1609350078 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 704 | 1609350126 | |||
| Platte Pakkingsring Ø15xØ24x3=3/4" | ||||
| 704/20 | 1609351002 | 2.40 | 2.90 | |
| SCHARNIERSTUK | ||||
| 704/30 | 1609351014 | 18.94 | 22.92 | |
| Adaptor | ||||
| 704/40 | 1609350159 | 7.46 | 9.03 | |
| Niet meer leverbaar, geen vervanging | ||||
| 704/50 | 1609350078 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 705 | 1609350054 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 705/1 | 1609350055 | |||
| BUISSPROEIER | ||||
| 705/10 | 1609350137 | 58.03 | 70.22 | |
| Onderdelenset Ø1,6xØ10 MM 3 STUKS | ||||
| 705/20 | 1609350088 | 1.49 | 1.80 | |
| Niet meer leverbaar, geen vervanging | ||||
| 705/60 | 1609350078 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 706 | 1609350056 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 706/60 | 1609350078 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 707 | 1609350057 | |||
| Mondstukspanmoer | ||||
| 707/10 | 1609350136 | 2.86 | 3.46 | |
| Niet meer leverbaar, geen vervanging | ||||
| 707/60 | 1609350078 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 708 | 1609350119 | |||
| Klemschroef | ||||
| 708/10 | 1609350120 | 12.82 | 15.51 | |
| Klemstuk | ||||
| 708/20 | 1609350121 | 9.67 | 11.70 | |
| Wiel | ||||
| 708/30 | 1609350122 | 13.13 | 15.89 | |
| Afsluitdop | ||||
| 708/40 | 1609350123 | 2.40 | 2.90 | |
| Niet meer leverbaar, geen vervanging | ||||
| 709 | 1609350188 | |||
| Mondstukhouder | ||||
| 709/10 | 1609350146 | 9.67 | 11.70 | |
| Luchtinlaat | ||||
| 709/11 | 1609350135 | 43.12 | 52.18 | |
| Verbindingspijp | ||||
| 709/12 | 1609350192 | 39.14 | 47.36 | |
| Niet meer leverbaar, geen vervanging | ||||
| 709/13 | 1609350078 | |||
| Lenskopschroef DIN 7985-M4x20-8.8-Z | ||||
| 709/20 | 2912311130 | 13.13 | 15.89 | |
| ZESKANT MOER | ||||
| 709/30 | 2915011005 | 1.00 | 1.21 | |
| PLAATSCHROEF | ||||
| 709/40 | 2912401005 | 1.00 | 1.21 | |
| Spuitkop | ||||
| 709/50 | 1609350134 | 21.30 | 25.77 | |
| Onderdelenset Ø2xØ11 MM 3 STUKS | ||||
| 709/60 | 1609350074 | 9.67 | 11.70 | |
| Apparatuurwagen | ||||
| 710 | 2608005050 | 1.00 | 1.21 | |
| INBUSBOUT | ||||
| 710/40 | 2910141203 | 1.49 | 1.80 | |
| Vleugelmoer DIN 1709 BM 6 VERZINKT | ||||
| 710/50 | 2915191106 | 1.49 | 1.80 | |
| WIEL | ||||
| 710/60 | 1609351088 | 11.37 | 13.76 | |
| Niet meer leverbaar, geen vervanging | ||||
| 711 | 1609350128 | |||
| Onderdelenset Ø2x10 MM 3 STUKS | ||||
| 711/10/10 | 1609350065 | 2.08 | 2.52 | |
| Reparatieset | ||||
| 711/20 | 1609350169 | 14.94 | 18.08 | |
| DOSEEREENHEID | ||||
| 711/30 | 1609350170 | 14.94 | 18.08 | |
| Slang | ||||
| 711/40 | 1609350171 | 11.37 | 13.76 | |
| Slangbeugel | ||||
| 711/50 | 1609350172 | 3.44 | 4.16 | |
| Niet meer leverbaar, geen vervanging | ||||
| 712 | 1609350060 | |||
| Platte Pakkingsring Ø15xØ24x3=3/4" | ||||
| 712/10 | 1609351002 | 2.40 | 2.90 | |
| Niet meer leverbaar, geen vervanging | ||||
| 713 | 1609350153 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 714 | 1609350155 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 715 | 1609350161 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 716 | 1609350162 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 717 | 1609350164 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 717/60 | 1609350078 | |||
