Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0600843103 ( AHS4 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 0600843103 ( AHS4 )

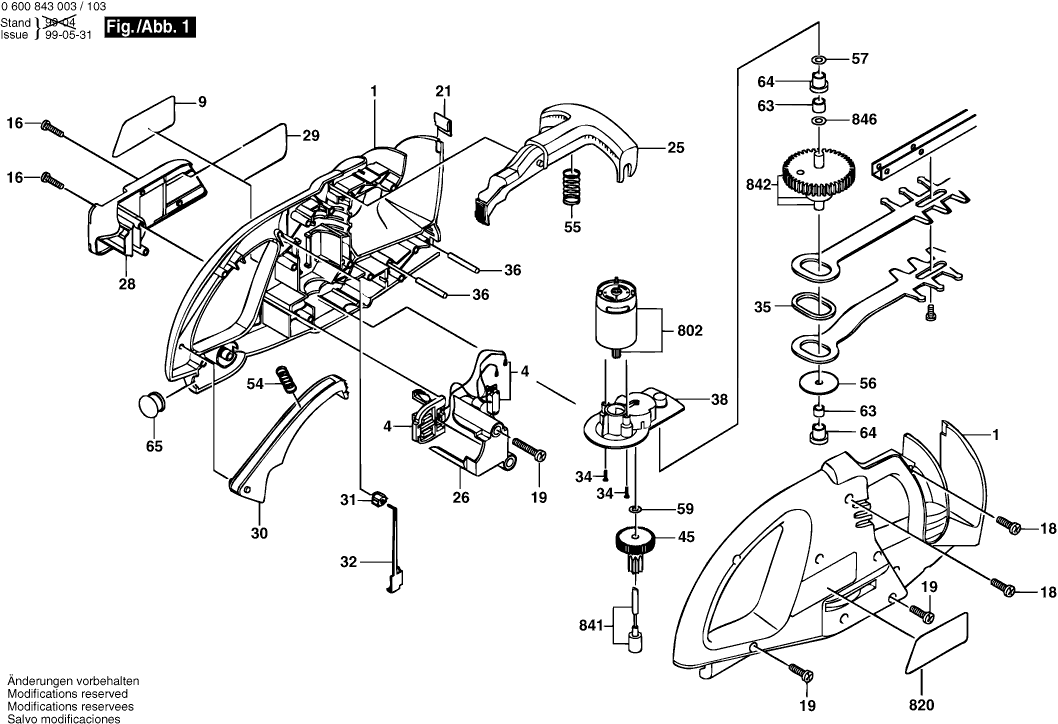

Onderdelen tekening 1
Klik voor vergroting

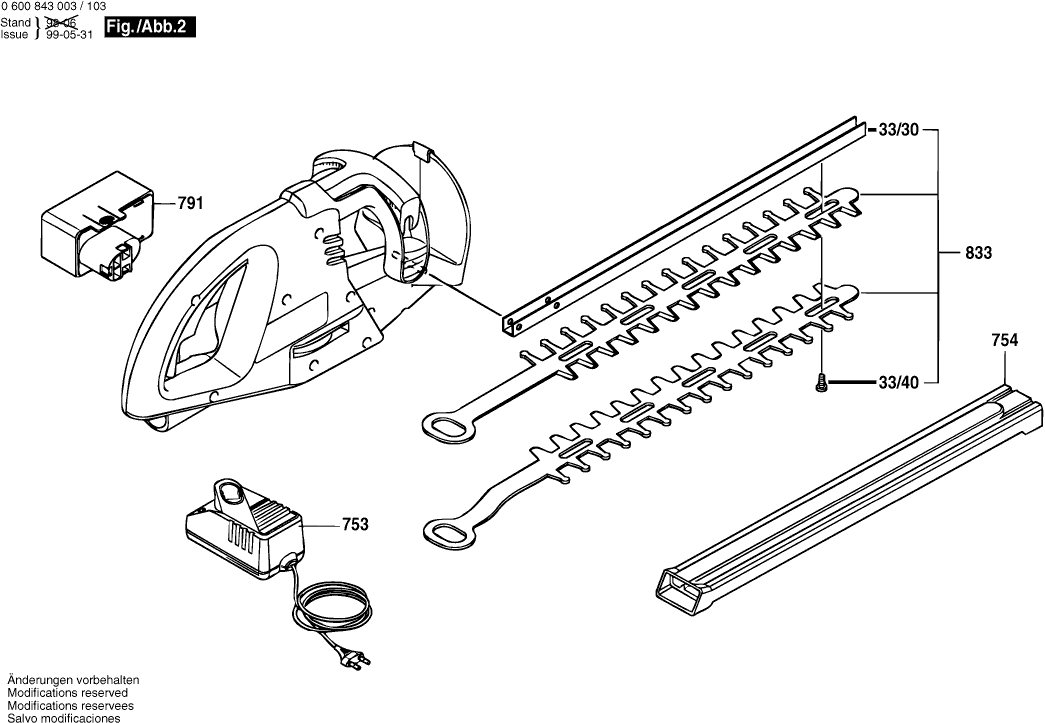

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Bosch 0600843103 ( AHS4 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Behuizingsschaal GROEN
1 2605104658 49.56 59.97

Schakelaareenheid
4 2607235008 36.85 44.59

Firmaplaat
9 2601119395 2.71 3.28

Lenskopschroef
16 2603429008 1.18 1.43

Torx-lenskopschroef
18 2603490024 1.18 1.43

Torx-lenskopschroef
19 2603490022 0.83 1.00

Veerclip
21 2601310010 1.18 1.43

Schakelsegment
25 2605190219 7.58 9.17

Schakelkast
26 2605190161 2.71 3.28

Inzetstuk
28 2605190162 6.54 7.91

Bevestigingsbeugel
29 2601329041 1.18 1.43

Schakelsegment
30 1605190091 1.94 2.35

Schakelrad
31 1606330021 0.83 1.00

Schakelstang
32 2608040144 1.94 2.35

Leischeen
33/30 2601038070 7.58 9.17

Schroefdrvoeringsschroef
33/40 2603413033 1.18 1.43

Torx-cilinderkopschroef
34 2603414048 0.83 1.00

Borgring
35 2600200044 1.94 2.35

Cilindrische Pen
36 2609002714 1.18 1.43

Transmissiehuis
38 2605806428 5.33 6.45

Recht Tandwiel
45 2606316092 5.33 6.45

Drukveer
54 2604610028 1.18 1.43

Drukveer
55 2604610045 1.18 1.43

Compensatieschijf
56 2600101096 2.24 2.71

Compensatieschijf
57 2600000028 1.70 2.06

Compensatieschijf
59 2600100525 0.83 1.00

Niet meer leverbaar, geen vervanging
63 2600910005

Lagerhuls
64 2600400043 4.10 4.96

Afsluitstop
65 2608040145 2.24 2.71

SNELLADER EU 230/7,2-24V, 1h
753 2607224425 130.32 157.69

Niet meer leverbaar, geen vervanging
754 2605411109

Akku 12V, 1,7Ah, NiCd
791 2607335039 130.32 157.69

Gelijkstroommotor
802 2607022978 15.71 19.01

Aanwijzingsplaat
820 2601119397 2.71 3.28

MESSENSET
833 2607001326 73.72 89.20

As
841 2603124906 12.41 15.02

Aandrijfgroep
842 2607034003 23.75 28.74

Borgring
846 2916080007 1.94 2.35
