Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0600845103 ( AHS48-24 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 0600845103 ( AHS48-24 )

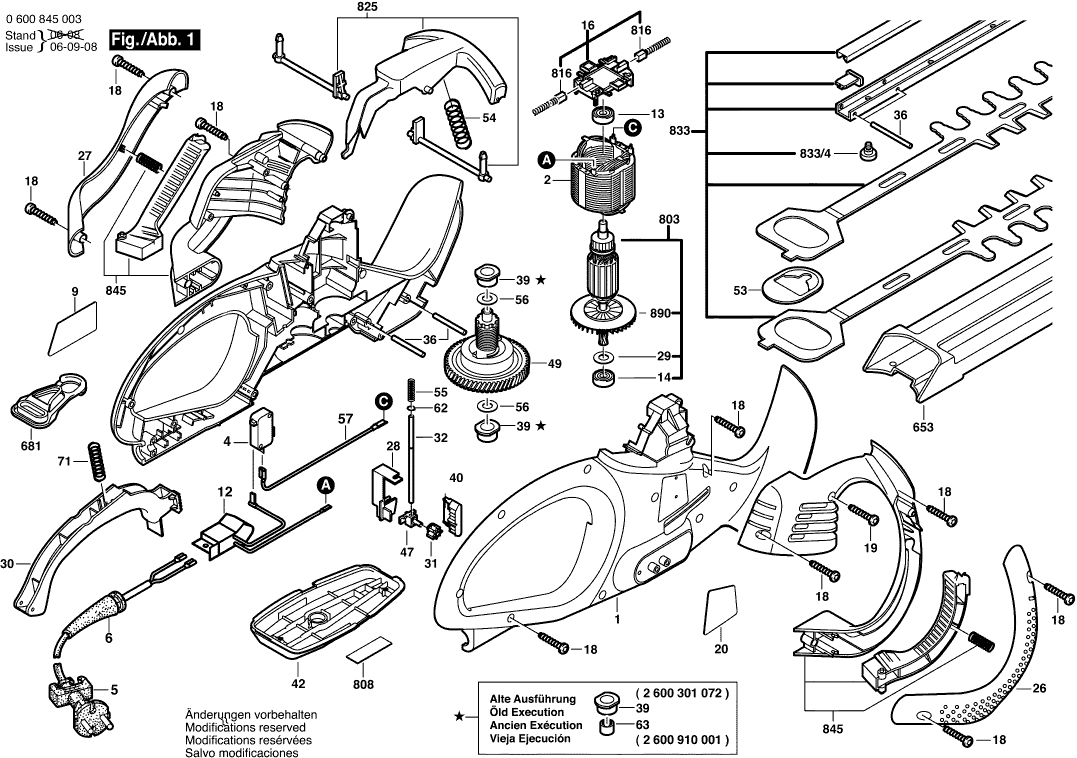

Onderdelen tekening 1
Klik voor vergroting

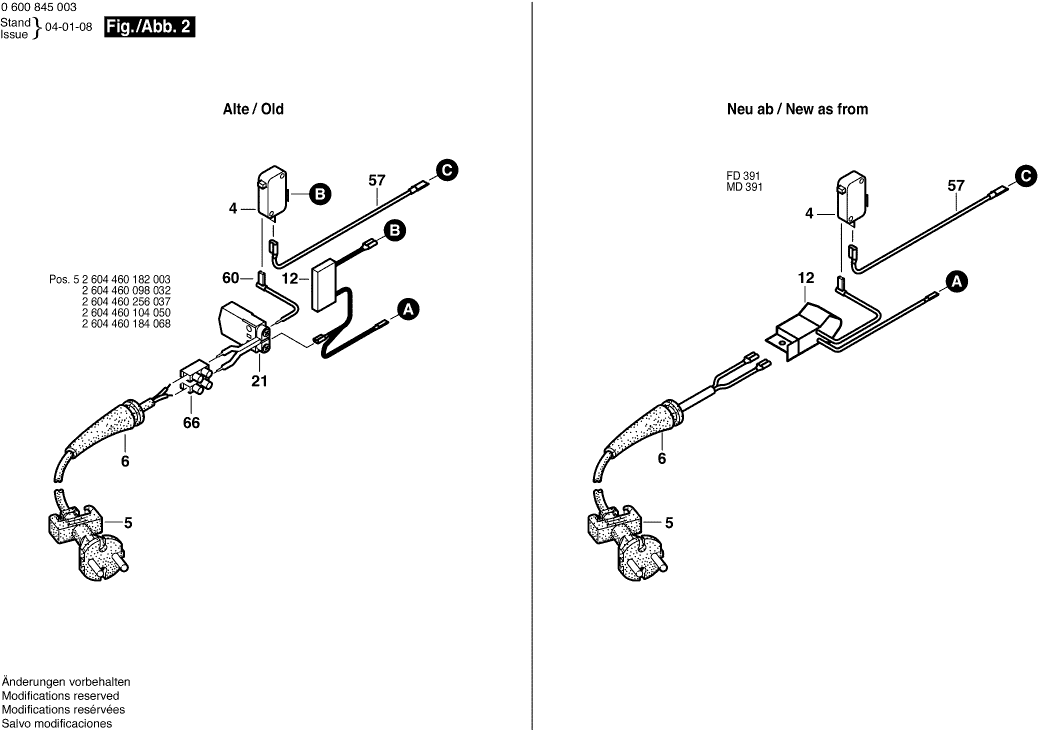

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Bosch 0600845103 ( AHS48-24 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Behuizingsschaal
1 2609002758 33.45 40.47

Niet meer leverbaar, geen vervanging
2 2604220594

Niet meer leverbaar, geen vervanging
4 2607200446

Leid Voor Netaansluiting
5 2604460255 6.54 7.91

Doorvoerbuisje
6 2600703017 1.94 2.35

Firmaplaat
9 2601117475 2.71 3.28

Ontstoringssmoorklep
12 2609003984 6.54 7.91

Flenslager
13 2605805004 6.54 7.91

Groefkogellager
14 2600905021 6.54 7.91

Borstelplaat
16 1600A012AZ 8.45 10.22

Torx-lenskopschroef
18 2603490023 0.83 1.00

Torx-lenskopschroef
19 2603490024 1.18 1.43

Aanwijzingsplaat
20 2601116119 2.71 3.28

Niet meer leverbaar, geen vervanging
21 2604465109

Bevestigingselement
26 2609005342 3.31 4.01

Bevestigingselement
27 2609005343 4.70 5.69

Onderstel
28 2608040167 3.31 4.01

Afstandsring
29 2600209003 1.70 2.06

Schakelsegment
30 2609003055 2.24 2.71

Schakelrad
31 2606319105 0.83 1.00

Koppelstuk
32 2609004249 1.70 2.06

Cilindrische Pen
36 2609002714 1.18 1.43

Lagerbus
39 2600301073 2.71 3.28

Schakelstang
40 2608040163 1.18 1.43

Transmissiedeksel
42 2605808086 6.54 7.91

Schakelstuk
47 2606314102 1.94 2.35

Slipkoppeling
49 2606440028 49.56 59.97

Vulring
53 2608040183 0.83 1.00

Drukveer
54 2604610045 1.18 1.43

Niet meer leverbaar, geen vervanging
55 2604610073

Compensatieschijf
56 2600101617 1.18 1.43

Verbindingsleiding
57 2604448234 1.70 2.06

Verbindingsleiding
60 2604448235 1.70 2.06

Borgring
62 2916080905 0.83 1.00

Klemlijst
66 2604490012 1.94 2.35

Drukveer
71 2604610074 0.83 1.00

Mesbescherming
653 2605411154 10.73 12.98

Snoerontlasting
681 3601398000 4.10 4.96

Niet meer leverbaar, geen vervanging
803 2604010982

Typeplaatje
808 2601117843 2.71 3.28

Koolborstelset
816 2604321925 6.54 7.91

Niet meer leverbaar, geen vervanging
825 2608001903

MESSENSET
833 2607001903 49.56 59.97

Niet meer leverbaar, geen vervanging
833/4 2603413026

Schakelsegment
845 2608001900 23.75 28.74

Ventilator
890 2606610093 2.24 2.71
