Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0600840403 ( AHS700 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 0600840403 ( AHS700 )

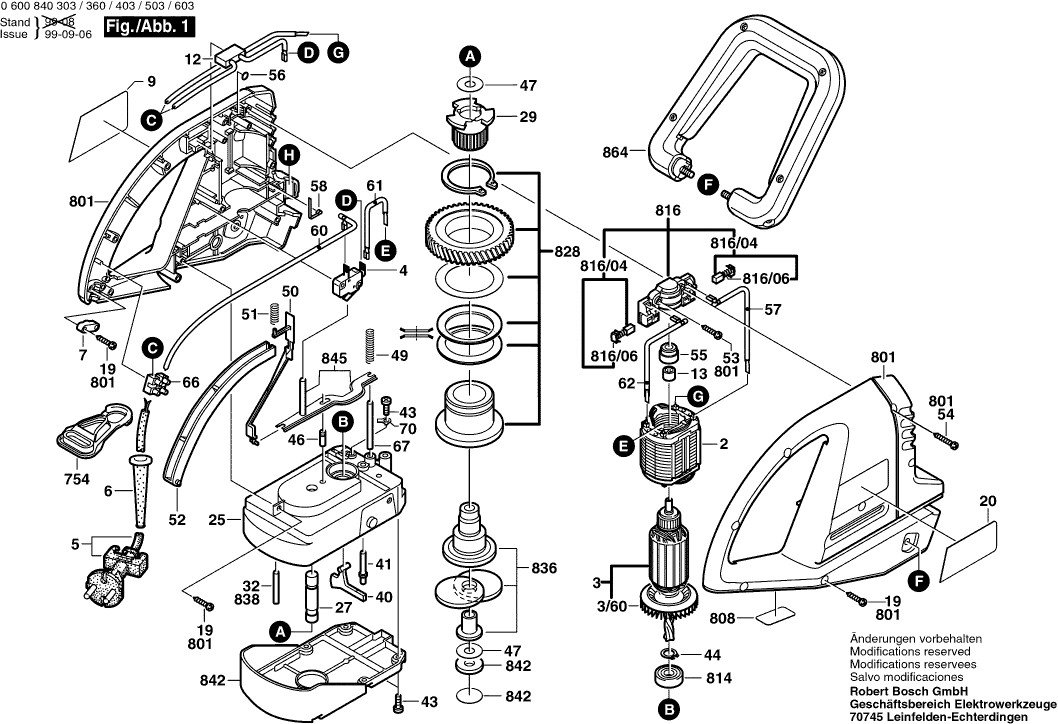

Onderdelen tekening 1
Klik voor vergroting

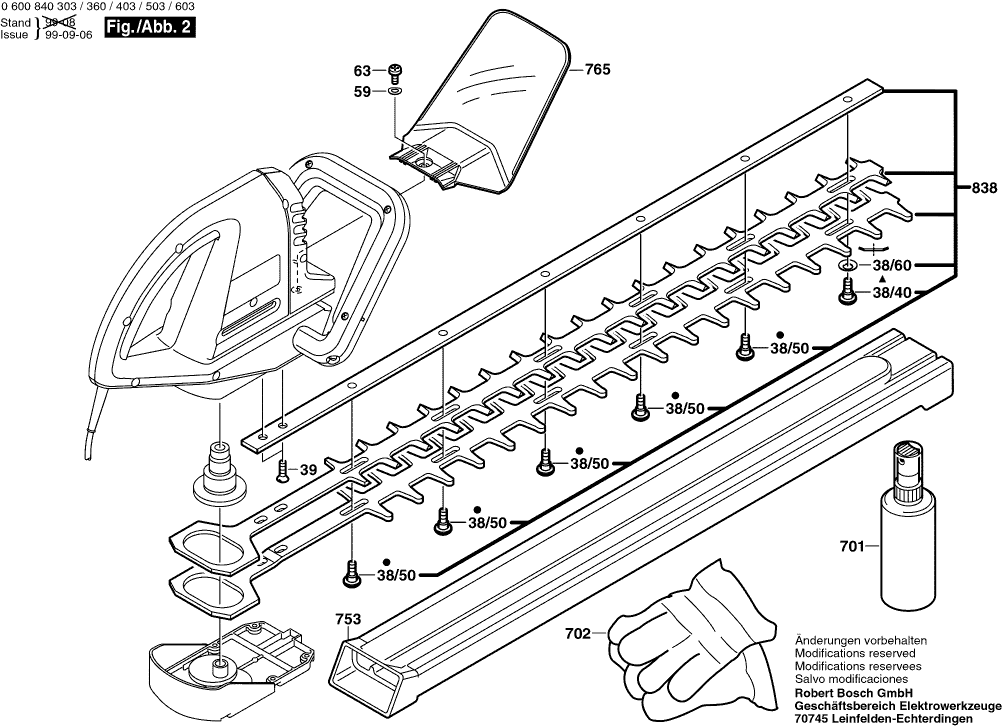

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Bosch 0600840403 ( AHS700 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Poolschoen
2 2604220429 20.42 24.71

Anker 230V
3 2604010870 44.82 54.23

Ventilator
3/60 2606610068 2.71 3.28

Niet meer leverbaar, geen vervanging
4 2607200291

Leid Voor Netaansluiting
5 2604460255 6.54 7.91

Doorvoerbuisje
6 2600703017 1.94 2.35

Leidinghouder
7 2601035001 1.18 1.43

Zelfklevende Plaat ZONZIJDE
9 2601118195 1.70 2.06

Ontstoringscondensator
12 2607329133 4.10 4.96

Naaldhuls
13 2600917002 2.71 3.28

Torx-lenskopschroef
19 2603490022 0.83 1.00

Zelfklevende Plaat SCHADUWZIJDE
20 2601118184 1.70 2.06

Transmissiehuis
25 2605806407 23.75 28.74

As
27 2603120041 4.10 4.96

Niet meer leverbaar, geen vervanging
29 2606490054

Remveer
32 2603001005 1.94 2.35

Niet meer leverbaar, geen vervanging
38/40 2603413031

Niet meer leverbaar, geen vervanging
38/50 2603413032

Schotelschijf
38/60 2600200036 1.18 1.43

Verzonken Schroef TORX T25
39 2603421223 1.94 2.35

Schakelhefboom
40 2603239020 1.18 1.43

SCHAKELSTOTER
41 2603123020 1.18 1.43

Schroefdrvoeringsschroef
43 2603410049 1.18 1.43

Borgring
44 2916640006 1.18 1.43

Schakelas
46 2603123021 1.18 1.43

Compensatieschijf
47 2600101654 1.18 1.43

Drukveer
49 2604610029 1.18 1.43

Niet meer leverbaar, geen vervanging
50 2608040060

Niet meer leverbaar, geen vervanging
51 2604610027

Niet meer leverbaar, geen vervanging
52 2608001011

Torx-lenskopschroef
53 2603490023 0.83 1.00

Torx-lenskopschroef
54 2603490024 1.18 1.43

Niet meer leverbaar, geen vervanging
55 2600222002

O-ring
56 1900210000 1.18 1.43

Verbindingsleiding L=50 MM WIT
57 2604448190 2.71 3.28

Contactveer
58 2601329057 1.94 2.35

Verende Sluitring DIN 137-A 5-FST
59 2916061006 0.83 1.00

Verbindingsleiding L=273 MM WIT
60 2604448162 1.18 1.43

Verbindingsleiding
61 2604448034 1.18 1.43

Niet meer leverbaar, geen vervanging
62 2604448123

Lenskopschroef DIN 7985-M5x10-4.8
63 2910641152 0.83 1.00

Niet meer leverbaar, geen vervanging
65 2607001151

Klemlijst
66 2604490012 1.94 2.35

Cilindrische Pen
67 2609002714 1.18 1.43

Zekeringplaat
70 2601098019 1.18 1.43

Niet meer leverbaar, geen vervanging
701 1609200399

Veiligheidshandschoen
702 2607000134 0.83 1.00

Niet meer leverbaar, geen vervanging
753 2605411040

Niet meer leverbaar, geen vervanging
765 2607001151

Niet meer leverbaar, geen vervanging
801 2605104836

Typeplaat
808 160111A3H3 1.94 2.35

Groefkogellager
814 2600905039 9.53 11.53

Borstelplaat
816 2609992604 8.45 10.22

Niet meer leverbaar, geen vervanging
816/04 2607014001

Arreteerkap
816/06 2601322013 1.18 1.43

SLIPKOPPELING
828 2606490916 49.56 59.97

Excentriek
836 2602210908 40.61 49.14

MESSENSET 700 MM ZWART
838 2607001232 81.47 98.58

Transmissiedeksel
842 2605500132 7.58 9.17

SCHAKELSTUK
845 2601901003 2.24 2.71

Niet meer leverbaar, geen vervanging
864 2602025107
