Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3600H34000 ( AKE30,AKE35,AKE40 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

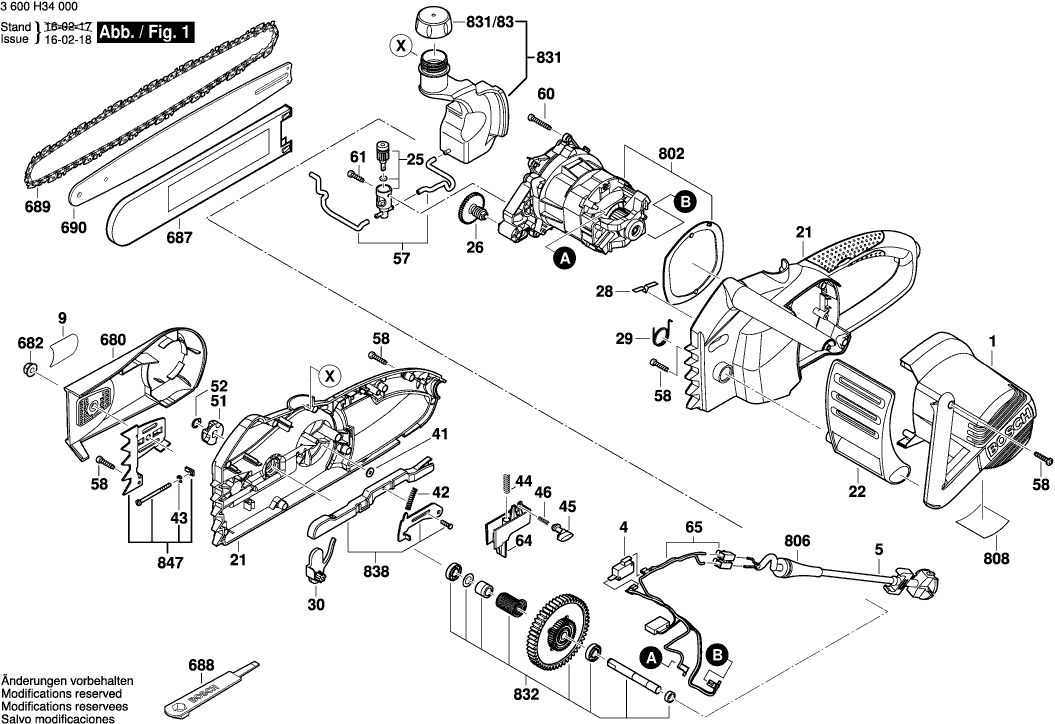

Tekeningen van de Bosch 3600H34000 ( AKE30,AKE35,AKE40 )
Onderdelen lijst van de Bosch 3600H34000 ( AKE30,AKE35,AKE40 )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Motorhuis | ||||
| 1 | 2609001023 | 11.88 | 14.37 | |
| Schakelaar | ||||
| 4 | 2609001096 | 5.83 | 7.05 | |
| Leid Voor Netaansluiting | ||||
| 5 | 2604460183 | 6.54 | 7.91 | |
| Firmaplaat AKE 30, 1600W | ||||
| 9 | 2609001617 | 2.71 | 3.28 | |
| Firmaplaat AKE 35, 1600W | ||||
| 9 | 2609001618 | 2.71 | 3.28 | |
| Firmaplaat AKE 40, 1600W | ||||
| 9 | 2609001619 | 1.70 | 2.06 | |
| Behuizing | ||||
| 21 | 2609001110 | 55.25 | 66.85 | |
| Beschermplaat | ||||
| 22 | 2609001024 | 7.58 | 9.17 | |
| Oliepomp | ||||
| 25 | 1600A01A55 | 11.88 | 14.37 | |
| Jetronic-behuizing | ||||
| 26 | 2609001043 | 6.54 | 7.91 | |
| Veer | ||||
| 28 | 2609001047 | 0.83 | 1.00 | |
| Torsieveer | ||||
| 29 | 2609006397 | 1.18 | 1.43 | |
| Hendel | ||||
| 30 | 2609001032 | 1.94 | 2.35 | |
| Onderlegschijf | ||||
| 41 | 2916011892 | 0.83 | 1.00 | |
| Veer | ||||
| 42 | 2609001093 | 0.83 | 1.00 | |
| Borgring | ||||
| 43 | 2916080906 | 0.83 | 1.00 | |
| Drukveer | ||||
| 44 | 2609001048 | 0.83 | 1.00 | |
| Veiligheidsschakelaar | ||||
| 45 | 2609001031 | 2.24 | 2.71 | |
| Drukveer | ||||
| 46 | 2609001090 | 0.83 | 1.00 | |
| Kettingwiel | ||||
| 51 | 2609001036 | 5.33 | 6.45 | |
| Borgring | ||||
| 52 | 2916650001 | 1.94 | 2.35 | |
| Slang | ||||
| 57 | 2609001086 | 1.18 | 1.43 | |
| Torx-lenskopschroef | ||||
| 58 | 2603490023 | 0.83 | 1.00 | |
| Torx-lenskopschroef | ||||
| 60 | 2603490024 | 1.18 | 1.43 | |
| Torx-lenskopschroef | ||||
| 61 | 2603490021 | 0.83 | 1.00 | |
| Schakelsegment | ||||
| 64 | 2609001029 | 1.70 | 2.06 | |
| Ontstoringsfilter | ||||
| 65 | 2609004394 | 5.83 | 7.05 | |
| Veiligheidsdeksel | ||||
| 680 | 2609001045 | 12.41 | 15.02 | |
| Zeskant Moer | ||||
| 682 | 2609001307 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 687 | 1605510329 | |||
| Haakse Schroevendraaier | ||||
| 688 | 2609001095 | 3.31 | 4.01 | |
| Zaagketting | ||||
| 689 | 2609007363 | 20.42 | 24.71 | |
| Zaagketting | ||||
| 689 | 2609007364 | 20.42 | 24.71 | |
| Zaagketting | ||||
| 689 | 2609007365 | 20.42 | 24.71 | |
| Geleiderail | ||||
| 690 | 1600A015H6 | 20.42 | 24.71 | |
| Geleiderail | ||||
| 690 | 1600A015H7 | 20.42 | 24.71 | |
| Geleiderail | ||||
| 690 | 1602317005 | 15.71 | 19.01 | |
| Motor | ||||
| 802 | 2609002728 | 73.72 | 89.20 | |
| Doorvoerbuisje | ||||
| 806 | 2609005766 | 2.24 | 2.71 | |
| Niet meer leverbaar, geen vervanging | ||||
| 808 | 2609001613 | |||
| Oliereservoir | ||||
| 831 | 2609001599 | 13.93 | 16.86 | |
| Reservoirdeksel | ||||
| 831/83 | 2609001040 | 1.94 | 2.35 | |
| Niet meer leverbaar, geen vervanging | ||||
| 832 | 2609001100 | |||
| Buisconstructie | ||||
| 838 | 2609001597 | 12.41 | 15.02 | |
| Montageplaat | ||||
| 847 | 1600A00318 | 5.83 | 7.05 | |
