Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3600H34002 ( AKE35 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3600H34002 ( AKE35 )

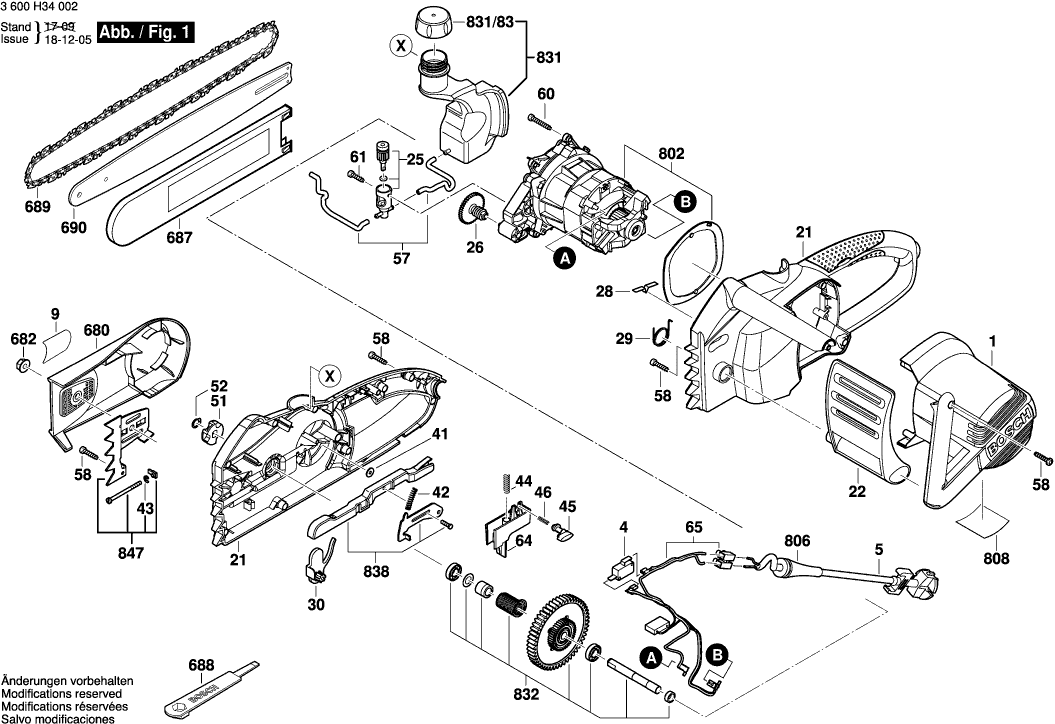

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Bosch 3600H34002 ( AKE35 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Motorhuis
1 2609001023 11.88 14.37

Schakelaar
4 2609001096 5.83 7.05

Leid Voor Netaansluiting
5 2604460183 6.54 7.91

Firmaplaat
9 2609002668 1.94 2.35

Behuizing
21 2609001110 55.25 66.85

Beschermplaat
22 2609001024 7.58 9.17

Oliepomp
25 1600A01A55 11.88 14.37

Jetronic-behuizing
26 2609001043 6.54 7.91

Veer
28 2609001047 0.83 1.00

Torsieveer
29 2609006397 1.18 1.43

Hendel
30 2609001032 1.94 2.35

Onderlegschijf
41 2916011892 0.83 1.00

Veer
42 2609001093 0.83 1.00

Borgring
43 2916080906 0.83 1.00

Drukveer
44 2609001048 0.83 1.00

Veiligheidsschakelaar
45 2609001031 2.24 2.71

Drukveer
46 2609001090 0.83 1.00

Kettingwiel
51 2609001036 5.33 6.45

Borgring
52 2916650001 1.94 2.35

Slang
57 2609001086 1.18 1.43

Torx-lenskopschroef
58 2603490023 0.83 1.00

Torx-lenskopschroef
60 2603490024 1.18 1.43

Torx-lenskopschroef
61 2603490021 0.83 1.00

Schakelsegment
64 2609001029 1.70 2.06

Ontstoringsfilter
65 2609004394 5.83 7.05

Veiligheidsdeksel
680 2609001045 12.41 15.02

Zeskant Moer
682 2609001307 0.83 1.00

Niet meer leverbaar, geen vervanging
687 1605510329

Haakse Schroevendraaier
688 2609001095 3.31 4.01

Zaagketting
689 2609007364 20.42 24.71

Geleiderail
690 1600A015H6 20.42 24.71

Motor
802 2609002728 73.72 89.20

Doorvoerbuisje
806 2609005766 2.24 2.71

Typeplaat
808 160111A3V0 1.94 2.35

Oliereservoir
831 2609001599 13.93 16.86

Reservoirdeksel
831/83 2609001040 1.94 2.35

Niet meer leverbaar, geen vervanging
832 2609001100

Buisconstructie
838 2609001597 12.41 15.02

Montageplaat
847 1600A00318 5.83 7.05
