Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3600HA7500 ( AQT40-13 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3600HA7500 ( AQT40-13 )

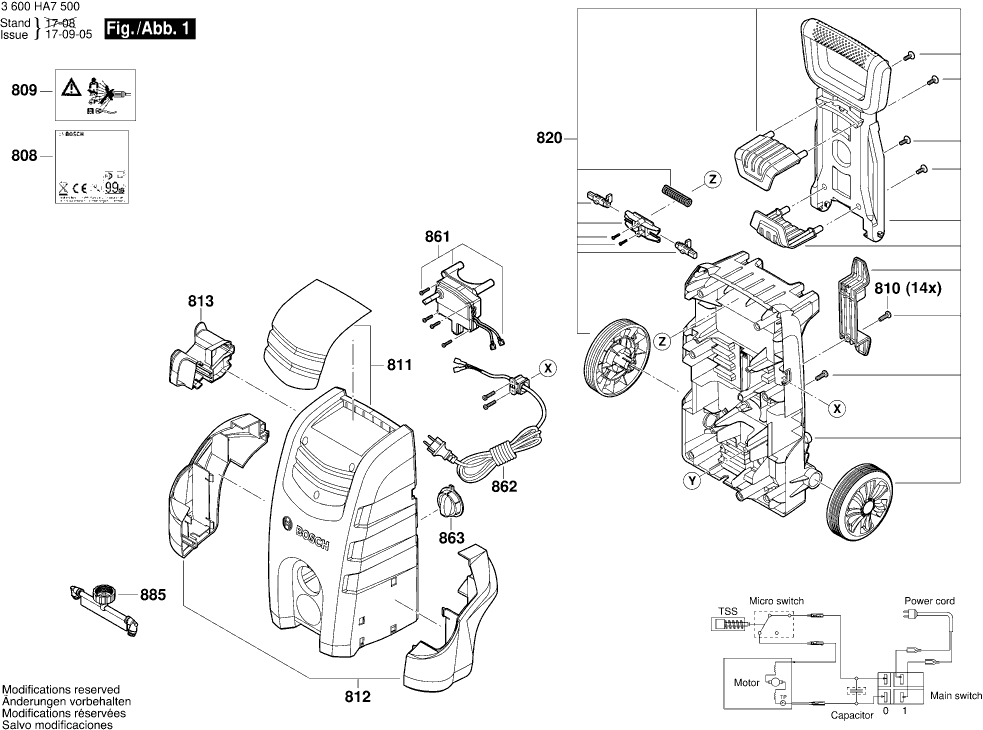

Onderdelen tekening 1
Klik voor vergroting

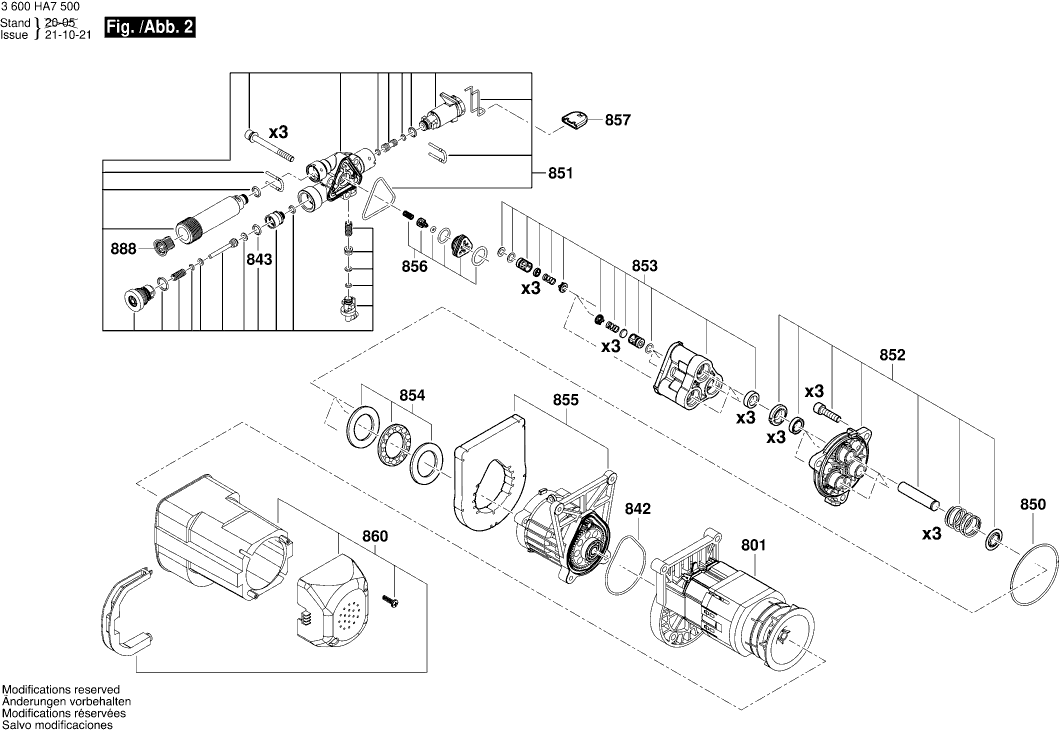

Onderdelen tekening 2
Klik voor vergroting

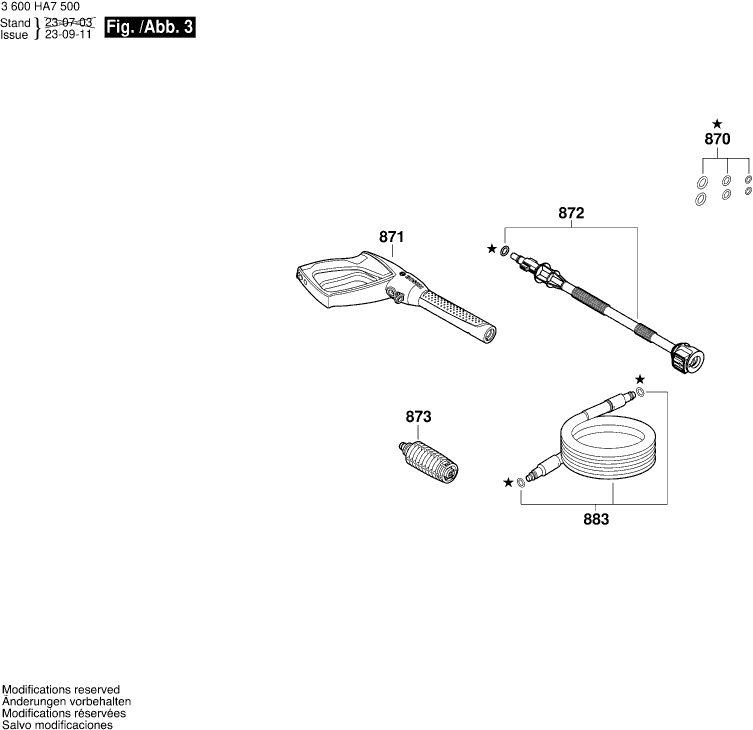

Onderdelen tekening 3
Klik voor vergroting

Onderdelen lijst van de Bosch 3600HA7500 ( AQT40-13 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Motor
801 F016F04574 101.94 123.35

Typeplaat
808 F016F05092 1.94 2.35

Alarmsticker
809 F016F05583 1.94 2.35

Torx-cilinderkopschroef
810 F016F04810 0.83 1.00

Frontbekleding
811 F016F04572 29.75 36.00

Frontbekleding
812 F016F04451 6.54 7.91

Frontbekleding
813 F016F04452 4.10 4.96

Afdekdop
820 F016F04573 33.45 40.47

O-Ring
842 F016F05637 1.18 1.43

O-ring
843 F016F05402 1.18 1.43

Afdichtingsset
850 F016F04459 5.83 7.05

Pompkop
851 F016F04570 20.42 24.71

Plunjergeleiding
852 F016F04441 6.54 7.91

Pompeenheid
853 F016F04440 11.88 14.37

Axiaallager
854 F016F05023 10.73 12.98

Oliereservoir
855 F016F04571 33.45 40.47

O-ring
856 F016F04460 5.33 6.45

Clip
857 F016F04681 0.83 1.00

Motorafdekking
860 F016F04614 5.83 7.05

Schakelkast
861 F016F04439 40.61 49.14

Leid Voor Netaansluiting
862 F016F04484 15.71 19.01

Steller
863 F016F04613 23.75 28.74

Afdichtingsset
870 F016F04458 5.33 6.45

Activator
871 F016F05280 23.75 28.74

Lans
872 F016F05135 8.45 10.22

spuitmond vaste straal
873 F016F05554 5.33 6.45

Hogedrukslang
883 F016F04585 19.23 23.27

Hogedrukslang
883 F016F05025 18.19 22.01

Niet meer leverbaar, geen vervanging
885 F016F04672

Waterfilter Internal
888 F016F05661 1.18 1.43
