Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3600H76B00 ( AQUATAK100PLUS )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3600H76B00 ( AQUATAK100PLUS )

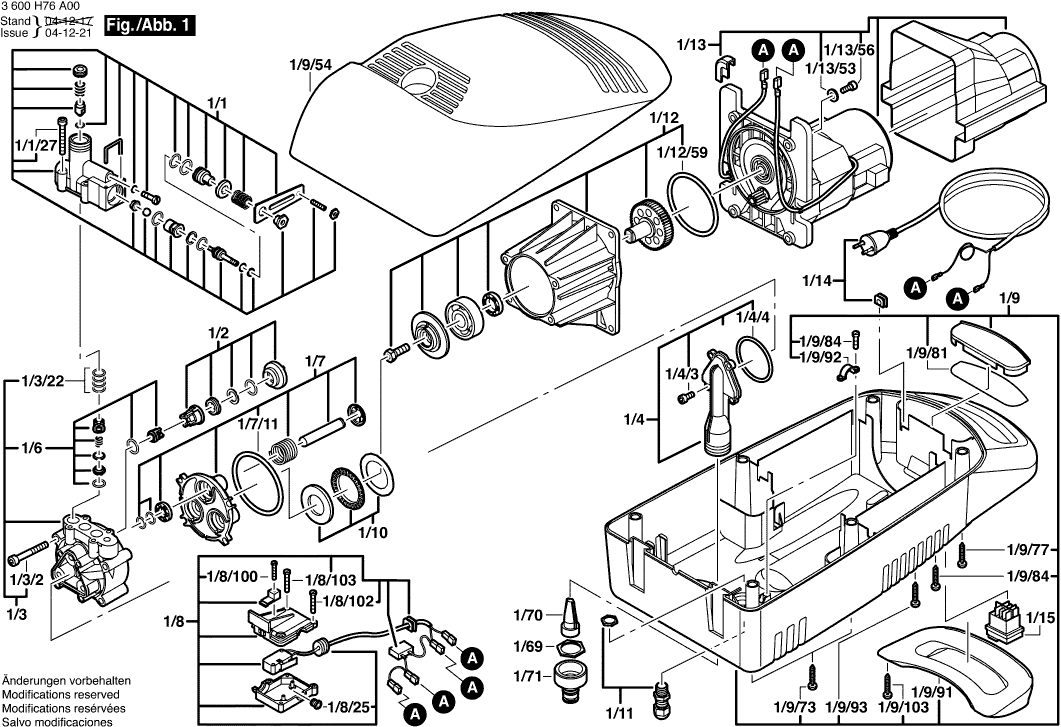

Onderdelen tekening 1
Klik voor vergroting

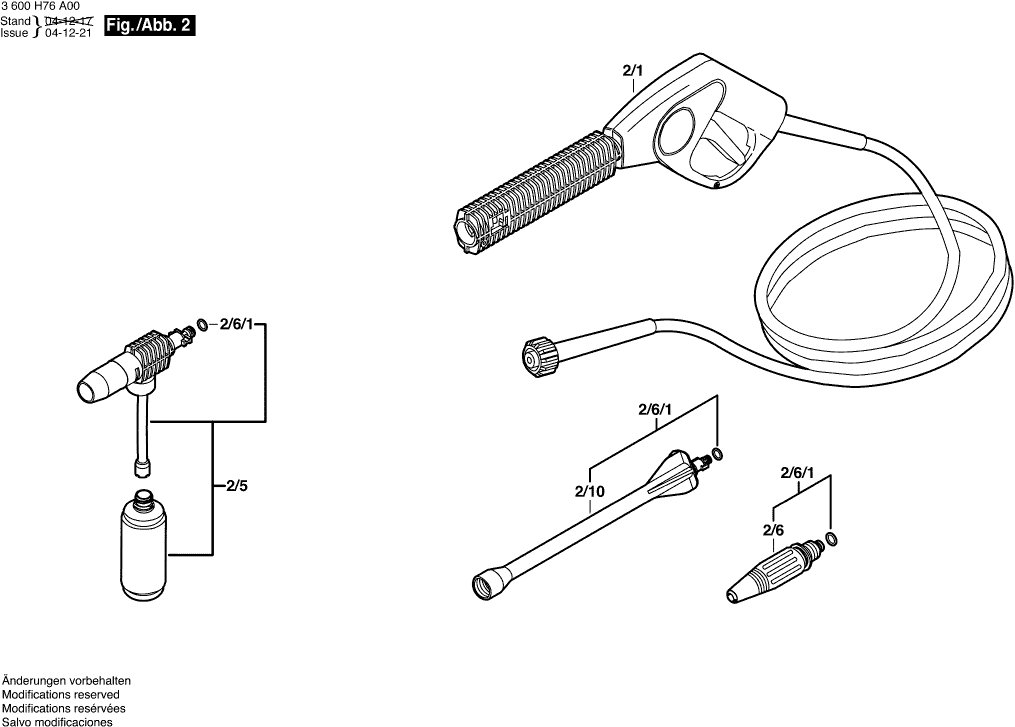

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Bosch 3600H76B00 ( AQUATAK100PLUS )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Regelkop
1/1 F016F03624 55.25 66.85

Schroef
1/1/27 F016F03403 1.18 1.43

Kogellager
1/10 F016F02917 29.75 36.00

Kabelhouder
1/11 F016F02918 8.45 10.22

Lagerschild
1/12 F016F02919 101.94 123.35

O-ring
1/12/59 F016F02900 0.83 1.00

Motor
1/13 F016F02920 168.86 204.32

Wig Tegen Wegrollen
1/13/53 F016F02902 0.83 1.00

Schroef
1/13/56 F016F02895 0.83 1.00

Leid Voor Netaansluiting
1/14 F016F04351 12.41 15.02

Schakelaar
1/15 F016F03373 15.71 19.01

Afdichtschijf
1/2 F016F03324 5.33 6.45

Juk
1/3 F016F03325 36.85 44.59

Schroef
1/3/2 F016F03326 0.83 1.00

O-ring
1/3/22 F016F03327 0.83 1.00

Niet meer leverbaar, geen vervanging
1/4 F016F02911

Schroef
1/4/3 F016F03022 0.83 1.00

Niet meer leverbaar, geen vervanging
1/4/4 F016F02901

Klep
1/6 F016F02913 5.33 6.45

Moer
1/69 F016F03087 1.94 2.35

Behuizing
1/7 F016F02914 55.25 66.85

O-ring
1/7/11 F016F02899 0.83 1.00

Zeef
1/70 F016F02905 2.71 3.28

Aansluitschroefverbinding
1/71 F016F03359 1.94 2.35

Schakelaar
1/8 F016F03333 36.85 44.59

Schroef
1/8/100 F016F03334 0.83 1.00

Schroef
1/8/102 F016F03335 0.83 1.00

Schroef
1/8/103 F016F03336 0.83 1.00

Behuizing
1/8/25 F016F03337 2.71 3.28

Behuizing
1/9 F016F03415 60.65 73.39

Afdichting
1/9/103 F016F03340 3.31 4.01

Behuizing
1/9/54 F016F03408 33.45 40.47

Afdichting
1/9/81 F016F03340 3.31 4.01

Schroef
1/9/84 F016F03404 0.83 1.00

Behuizing
1/9/91 F016F03405 3.31 4.01

Klemstuk
1/9/92 F016F03035 2.71 3.28

Schroef
1/9/93 F016F03335 0.83 1.00

Handgreep
2/1 F016F03148 67.25 81.37

Verlengbuis
2/10 F016F02932 15.71 19.01

Reservoir
2/5 F016F02928 11.88 14.37

Spuitkop
2/6 F016F03149 13.93 16.86

O-ring 7,6x2,62 NBR70
2/6/1 F016F03330 1.94 2.35
