Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0600897103 ( ARM32E )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 0600897103 ( ARM32E )


Onderdelen tekening 1
Klik voor vergroting

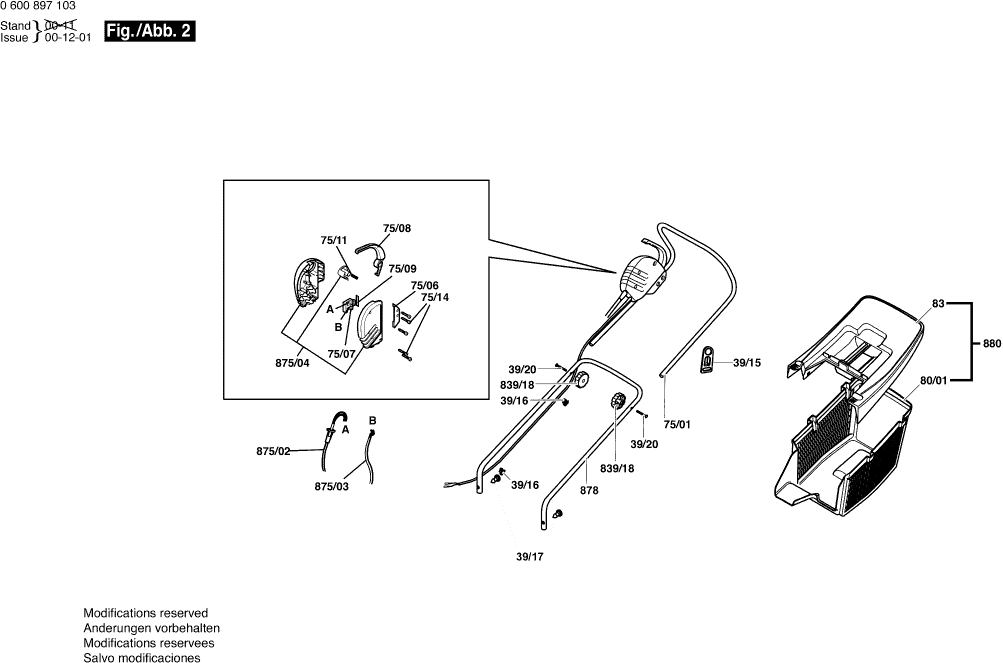

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Bosch 0600897103 ( ARM32E )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Kabelhouder
30 F016T46305 1.18 1.43

Schroefdraadbout
32 F016L11301 0.83 1.00

Onderlegschijf
35 F016L35411 0.83 1.00

Verende Sluitring
37 F016L35307 0.83 1.00

Afdekdop
38 F016L61530 1.70 2.06

Snoerontlasting
39/15 F016L65387 6.54 7.91

Kabelhouder
39/16 F016L11580 0.83 1.00

Scharnierpen
39/17 F016L62095 0.83 1.00

Niet meer leverbaar, geen vervanging
39/20 F016L59277

Behuizing
40 F016L59301 29.75 36.00

Afsluitdop
43/04 F016L59186 1.18 1.43

Spanhefboom
43/07 F016L59334 0.83 1.00

Beschermingsplaat
43/08 F016L59311 4.10 4.96

Scharnierstift
43/09 F016L59353 0.83 1.00

Behuizing GROEN
43/1 F016L62162 40.61 49.14

Antirammelveer
43/10 F016L59352 0.83 1.00

Zelfklevende Plaat
43/6 F016L62114 2.71 3.28

As
52/1 F016L59315 4.70 5.69

Niet meer leverbaar, geen vervanging
52/2 F016L59324

Vulring
52/3 F016L59373 1.18 1.43

Niet meer leverbaar, geen vervanging
55 F016L59314

As
61/1 F016L59315 4.70 5.69

Vulring
61/3 F016L59325 0.83 1.00

Hendel
75/01 F016L57062 20.42 24.71

Klemstuk
75/06 F016T56180 4.10 4.96

Aan/uit-schakelaar
75/07 F016F05717 11.88 14.37

Niet meer leverbaar, geen vervanging
75/08 F016L65676

Niet meer leverbaar, geen vervanging
75/09 F016T49845

Drukveer
75/11 F016T49226 4.10 4.96

Schroefdr.vormschroef
75/14 F016T49429 0.83 1.00

Opvangreservoir
80/01 F016L62806 11.88 14.37

Deksel
83 F016L61773 11.88 14.37

Afsluitdop
86 F016L62104 0.83 1.00

Scharnierdeel
91 F016L61882 4.70 5.69

Afdekking
95 F016L59318 5.33 6.45

BESCHERMPLAAT
98 F016L61602 5.83 7.05

Veer
99 F016L59327 2.24 2.71

Antirammelveer
100 F016L61597 0.83 1.00

Bladveer
111 F016L61609 2.24 2.71

Steker
115 F016T48419 1.18 1.43

Zelfklevende Plaat
450 F016L59346 2.71 3.28

Aanwijzingsplaat
453 F016L61441 2.71 3.28

Zelfklevende Plaat
454 F016L61268 2.71 3.28

Bevestigingsklem
500 F016L61747 0.83 1.00

Borgring
501 F016T46941 1.18 1.43

Onderlegschijf M5
502 F016T48428 0.83 1.00

Schroefdr.vormschroef
503 F016T49429 0.83 1.00

Onderlegschijf
510 F016L57338 2.24 2.71

Elektromotor
801 F016L59335 91.56 110.79

Spangreep
839/18 F016L66136 3.31 4.01

Ventilator
857 F016102328 15.71 19.01

Niet meer leverbaar, geen vervanging
859 F016102096

Hendel
861/2 F016102101 2.71 3.28

Leid Voor Netaansluiting
875/02 F016104086 12.41 15.02

Verbindingskabel
875/03 F016102107 5.83 7.05

Montageset
875/04 F016103136 18.19 22.01

Handgreep
878 F016102263 7.58 9.17

OPVANGRESERVOIR
880 F016102375 81.47 98.58

Scharnierdeel
885 F016102106 3.31 4.01

Wiel
888 F016102102 9.53 11.53

Wiel
889 F016102103 4.70 5.69
