Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3600H89B01 ( ASM32F )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3600H89B01 ( ASM32F )

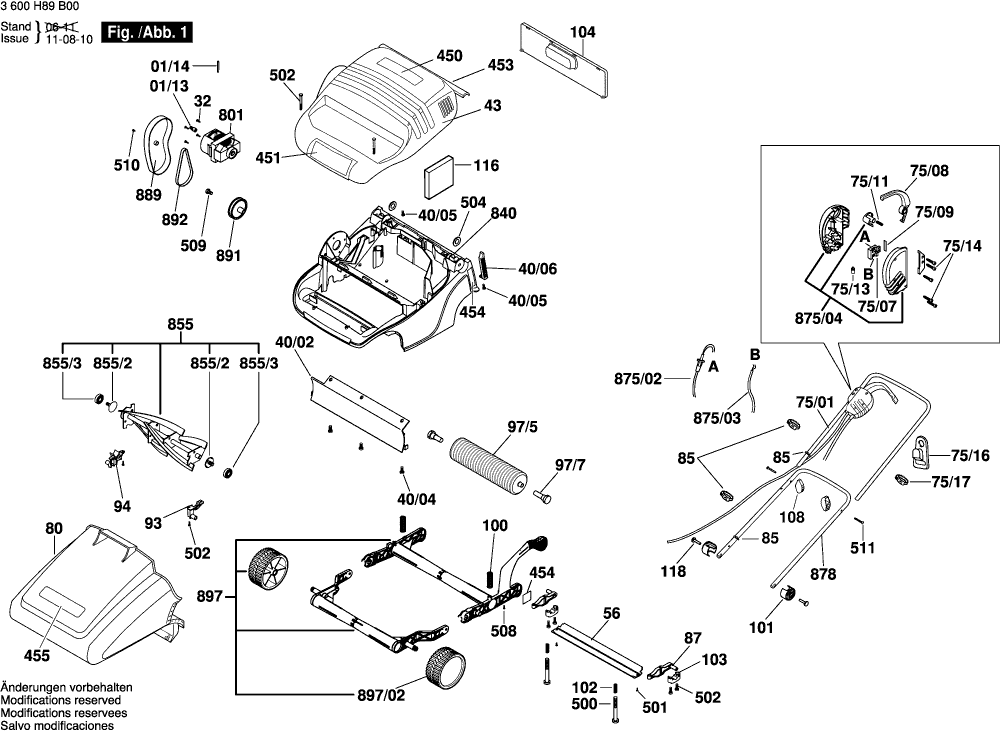

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Bosch 3600H89B01 ( ASM32F )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Niet meer leverbaar, geen vervanging
01/13 F016L62280

Spiraalspanstift
01/14 F016T44492 1.94 2.35

Schroefdr.vormschroef
32 F016L37433 0.83 1.00

Afwijzer
40/02 F016L62866 4.10 4.96

Schroef
40/04 F016T48535 0.83 1.00

Schroefdr.vormschroef
40/05 F016T49429 0.83 1.00

Inzetstuk
40/06 F016L63327 2.24 2.71

Bovendeel Behuizing
43 F016L64209 11.88 14.37

ONDERMES
56 F016L63318 23.75 28.74

Handgreep
75/01 F016L62472 7.58 9.17

Aan/uit-schakelaar
75/07 F016F05717 11.88 14.37

Niet meer leverbaar, geen vervanging
75/08 F016L65676

Niet meer leverbaar, geen vervanging
75/09 F016T49845

Drukveer
75/11 F016T49226 4.10 4.96

Condensator
75/13 F016L36952 0.83 1.00

Schroefdr.vormschroef
75/14 F016T49429 0.83 1.00

Snoerontlasting
75/16 F016L65387 6.54 7.91

Kabelklem
75/17 F016T56393 1.94 2.35

OPVANGMAND
80 F016L62945 23.75 28.74

Kabelhouder
85 F016L11580 0.83 1.00

Meshouder
87 F016L62272 1.94 2.35

Lagerbok
93 F016L65830 1.18 1.43

Lagerbok
94 F016L65831 1.94 2.35

Rol
97/5 F016L62282 5.83 7.05

Flensas
97/7 F016L63341 2.24 2.71

Drukveer
100 F016L62298 1.70 2.06

Pen
101 F016L62285 1.94 2.35

Drukveer
102 F016L62284 1.18 1.43

Klemsteen
103 F016L62283 0.83 1.00

Deksel
104 F016L62318 1.70 2.06

Spangreep
108 F016L66136 3.31 4.01

Luchtfilter
116 F016L62487 3.31 4.01

Scharnierpen
118 F016L64240 1.18 1.43

Zelfklevende Plaat
450 F016L62799 3.31 4.01

Zelfklevende Plaat
451 F016L62947 1.18 1.43

Aanwijzingsplaat
453 F016L61033 0.83 1.00

Zelfklevende Plaat
454 F016L64170 1.94 2.35

Zelfklevende Plaat ASM 32 F
455 F016L63324 2.24 2.71

Bout
500 F016L62288 1.70 2.06

Schroef
501 F016L36542 1.94 2.35

Schroefdr.vormschroef
502 F016T49429 0.83 1.00

Stelring 12 MM T40
504 F016T49100 1.70 2.06

Schroefdr.vormschroef
508 F016L37433 0.83 1.00

Moer
509 F016L62388 1.18 1.43

Schroefdr.vormschroef
510 F016T49429 0.83 1.00

Loopbout
511 F016L65389 2.71 3.28

Elektromotor
801 F016L80980 148.65 179.87

Onderdelenset
840 F016103636 36.85 44.59

MAAISPIL
855 F016103681 67.25 81.37

Lagerdeksel
855/2 F016L65939 1.18 1.43

Groefkogellager
855/3 1900905232 18.19 22.01

Leid Voor Netaansluiting
875/02 F016104086 12.41 15.02

Verbindingskabel
875/03 F016102355 4.70 5.69

Montageset
875/04 F016103136 18.19 22.01

Handgreep
878 F016102330 9.53 11.53

Afdekband
889 F016102356 2.71 3.28

Riemschijf
891 F016102357 2.24 2.71

Niet meer leverbaar, geen vervanging
892 F016102358

Onderdelenset
897 F016103640 23.75 28.74

Wiel
897/02 F016L62270 1.94 2.35
