Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3600H03101 ( AXT25D )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3600H03101 ( AXT25D )


Onderdelen tekening 1
Klik voor vergroting

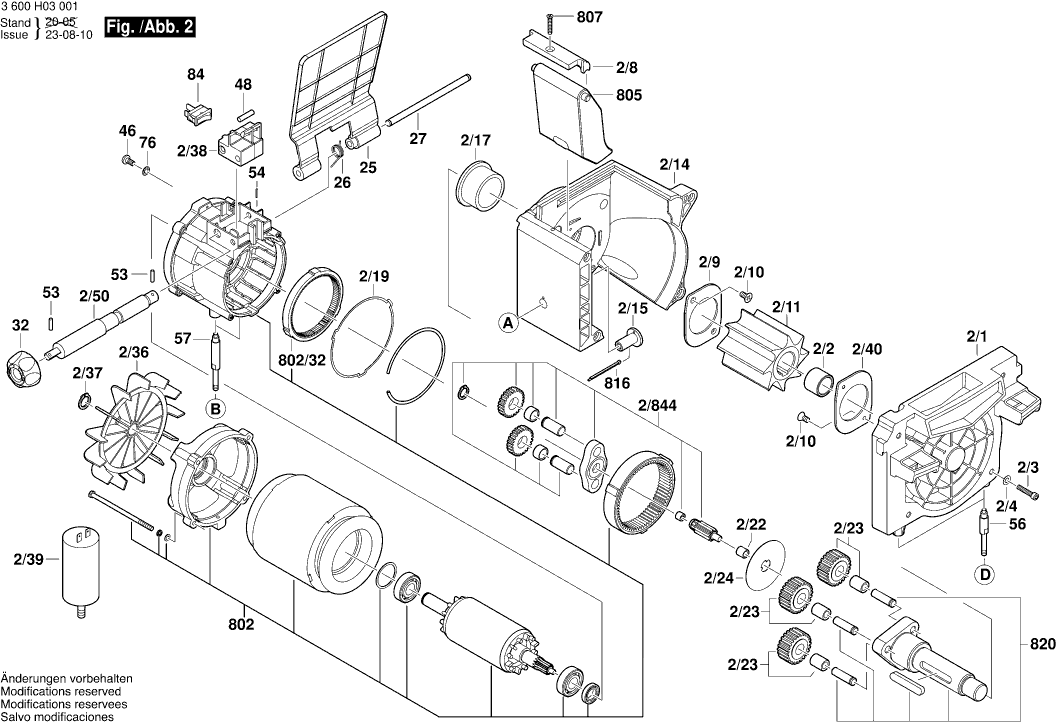

Onderdelen tekening 2
Klik voor vergroting

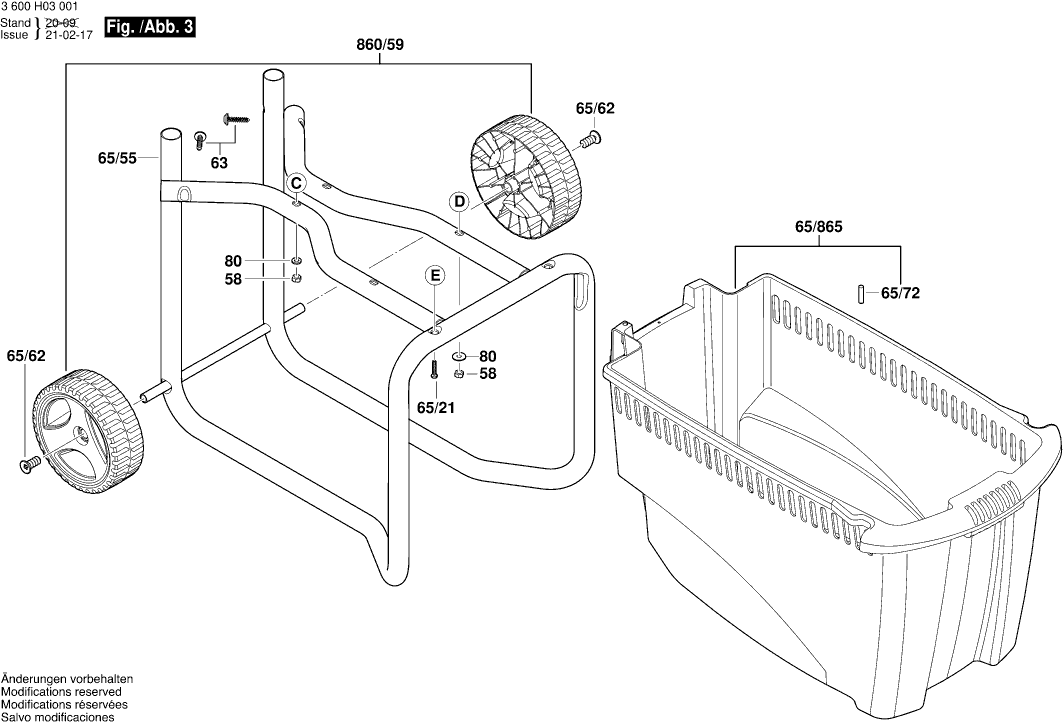

Onderdelen tekening 3
Klik voor vergroting

Onderdelen lijst van de Bosch 3600H03101 ( AXT25D )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Oplegplaat
2/1 2609003822 33.45 40.47

Schroef
2/10 2609003830 0.83 1.00

Snijkop
2/11 2609003831 60.65 73.39

Behuizing
2/14 2609003833 81.47 98.58

Inzetstuk
2/15 2609003834 4.70 5.69

Flenslager
2/17 2609003836 11.88 14.37

Afdichtring
2/19 2609003838 0.83 1.00

Lager
2/2 2609003823 5.83 7.05

Gesinterd Lager
2/22 2609003841 1.18 1.43

Planeetwiel
2/23 2609003842 20.42 24.71

Schijf
2/24 2609003843 1.94 2.35

Schroef
2/3 2609003824 0.83 1.00

Ventilator
2/36 2609003854 6.54 7.91

Borgring
2/37 2609003855 0.83 1.00

Klemstuk
2/38 2609004582 5.33 6.45

Motorcondensator
2/39 2609007667 18.19 22.01

Verende Sluitring
2/4 2609003825 0.83 1.00

Plaat
2/40 2609004396 5.83 7.05

Bout
2/50 2609004520 18.19 22.01

Verbindingsplaat
2/8 2609003828 9.53 11.53

Aandrijfkast
2/844 2609007456 36.85 44.59

Plaat
2/9 2609003829 5.33 6.45

Apparaatstekkerset
5 2609003149 26.84 32.48

Apparaatstekkerset
5/1 2609003515 44.82 54.23

Firmaplaat
9 2609003151 2.24 2.71

Torx-lenskopschroef
21 2603490024 1.18 1.43

Behuizing
22 2609004511 33.45 40.47

Bovendeel Behuizing
23 2609004512 18.19 22.01

Klep
25 2609004514 4.10 4.96

Veer
26 2609003144 1.18 1.43

Bout
27 2609002795 1.70 2.06

Knop
32 2609004515 1.70 2.06

Knop
35 2609004516 1.70 2.06

Stelschroef
38 2609004602 5.33 6.45

Houder
40 2609004640 2.71 3.28

Kap
41 2609003399 1.18 1.43

Kap
42 2609003400 1.18 1.43

Kap
43 2609003401 1.18 1.43

Onderlegrubber
44 2609002755 9.53 11.53

Afdekplaat
45 2609004518 2.24 2.71

Lenskopschroef
46 2603413035 0.83 1.00

Stopcontacthuis
47 2609004519 2.71 3.28

Relais
48 2609005130 9.53 11.53

Reed-contact
49 2609003540 15.71 19.01

Wipstang
50 2609004603 1.94 2.35

Bout
51 2609002846 4.10 4.96

Veer
52 2609002847 0.83 1.00

Spanstift
53 2609002793 0.83 1.00

Spanstift
54 1600A020TT 0.83 1.00

Borgpen
56 2609003267 4.10 4.96

Borgpen
57 2609003268 4.70 5.69

Moer
58 2609003551 1.18 1.43

Schroefdrvoeringsschroef
63 2609003552 0.83 1.00

Torx-lenskopschroef
65/21 2603490024 1.18 1.43

Achterkant Behuizing
65/24 2609004513 15.71 19.01

Steunframe
65/55 2609004244 101.94 123.35

Niet meer leverbaar, geen vervanging
65/59 2609002790

Aanslagbout
65/62 F016L64669 1.18 1.43

Insteekmodule
65/66 2609002752 5.33 6.45

Handgreep
65/68 2609004523 13.93 16.86

Bedrijfslogo
65/69 2609002685 5.33 6.45

Magazijn
65/70 2609004524 12.41 15.02

Magneet
65/72 2609002799 3.31 4.01

Opvangreservoir
65/865 2609006904 36.85 44.59

Schacht
65/871 2609006903 29.75 36.00

Tandschijf
76 2916030006 0.83 1.00

Drukveer
77 2609003683 1.18 1.43

Trilveer
78 2609004604 0.83 1.00

Schijf
80 2610386712 1.94 2.35

Kabelbinder
82 2609003117 0.83 1.00

Schakelaar
84 2609003145 5.83 7.05

Schakelaarwip
85 2609003517 5.83 7.05

Motor
802 2609004990 209.26 253.20

Tandwiel M Inw Vertand
802/32 2609003851 10.73 12.98

El Module
804 1600A00H67 81.47 98.58

Geleideplaat
805 2609004912 26.84 32.48

Schroef
807 2609003827 1.18 1.43

Typeplaat
808 160111A3XA 1.94 2.35

Splitpen
816 2609004989 1.70 2.06

As
820 2609006273 33.45 40.47

WIELENSET
860/59 1607000E3U 15.71 19.01

Wiel
860/59 2609003159 7.58 9.17
