Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0600852903 ( AXT3000HP )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 0600852903 ( AXT3000HP )


Onderdelen tekening 1
Klik voor vergroting

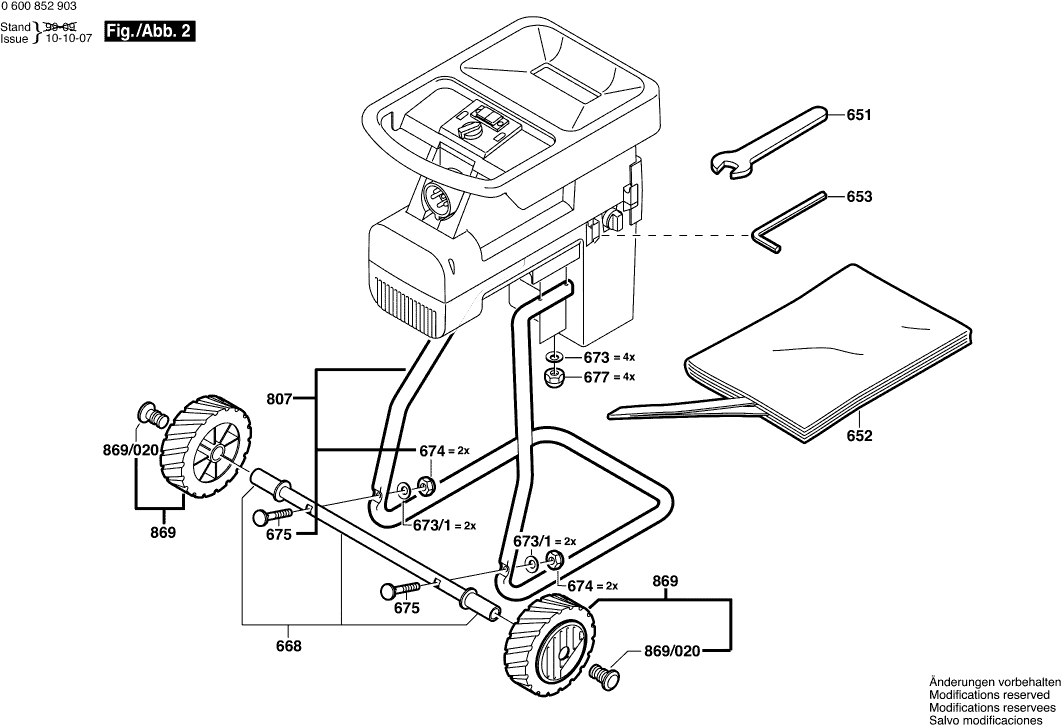

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Bosch 0600852903 ( AXT3000HP )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Niet meer leverbaar, geen vervanging
2 1600591021

Niet meer leverbaar, geen vervanging
3 1600290034

Schakelaarplaat ROOD
4/10 1605190186 4.10 4.96

Niet meer leverbaar, geen vervanging
4/20 1607200154

Niet meer leverbaar, geen vervanging
4/30 1607200131

Schakelaarknop
4/40 1602025029 1.94 2.35

Niet meer leverbaar, geen vervanging
4/50 1605500207

Lenskopschroef KT 4,0x14
4/60 1603425001 2.24 2.71

Lenskopschroef
4/70 2914211503 1.18 1.43

Condensator
7 1607328055 13.93 16.86

Typeplaat
8 1601118A10 2.71 3.28

Aanwijzingsplaat
9 1601118928 1.94 2.35

Afdekplaat
12 1605500190 1.70 2.06

Behuizingsonderdeel GROEN
13 1605190057 40.61 49.14

Carterdeksel ZWART
15 1605190189 49.56 59.97

Niet meer leverbaar, geen vervanging
16 1605190055

Niet meer leverbaar, geen vervanging
29 1607200134

Kabelboom
30 1604449022 26.84 32.48

Schakelaargeleiding
33 1605190059 0.83 1.00

Schroefdrvoeringsschroef
42 1603435054 1.18 1.43

Schroefdrvoeringsschroef
42/1 1603435054 1.18 1.43

Relais
50 1607211011 26.84 32.48

Montagehoek
51 1601321042 4.10 4.96

Lenskopschroef
52 2914211503 1.18 1.43

Elektromotor 230V
101 1607220047 304.19 368.07

Tandwiel M Inw Vertand Z=112
106 1606334006 18.19 22.01

Tandwiel Z=49
112 1606317088 4.70 5.69

Tandwiel Z=23
113 1606318008 15.71 19.01

Aanloopschijf
117 1600100032 0.83 1.00

Aanloopschijf
120 1600100027 1.18 1.43

Aanloopschijf
121 1600100029 1.18 1.43

Niet meer leverbaar, geen vervanging
122 1601034040

Snapring
125 2916600006 1.18 1.43

Stelschroef
129 1603490004 2.24 2.71

Schroefdrvoeringsschroef
130 1603414010 1.18 1.43

Bevestigingsplaat
131 1601329028 0.83 1.00

Niet meer leverbaar, geen vervanging
133 1600290035

Borgring
135 2916080014 0.83 1.00

Enkele Sleutel SW10
651 1607950527 2.24 2.71

Opvangreservoir
652 1605411031 8.45 10.22

Haakse Schroevendraaier
653 1607950057 1.94 2.35

As
668 1607000957 11.88 14.37

Onderlegschijf
673 1600190030 1.18 1.43

Onderlegschijf
673/1 1600190030 1.18 1.43

Zeskant Moer
674 2915061004 0.83 1.00

Platkopschroef DIN 603 M6x50
675 2910281213 1.18 1.43

Dopmoer
677 2915151001 2.24 2.71

Niet meer leverbaar, geen vervanging
804 1607000819

Niet meer leverbaar, geen vervanging
805 1607000813

Aansluitdeel
806 1605190188 12.41 15.02

Frame
807 1607000829 40.61 49.14

Planeetwieldrager
808 1607000814 49.56 59.97

Planeetwieldrager
809 1607000820 18.19 22.01

Aanwijzingsplaat
810 1601118A81 0.83 1.00

Bovendeel Behuizing GROEN
814 1605190187 44.82 54.23

Snijkop
815 1607000821 130.32 157.69

Niet meer leverbaar, geen vervanging
816 1601000001

Zelfklevende Plaat
817 1601118916 0.83 1.00

Wiel
869 1609351088 9.53 11.53

Niet meer leverbaar, geen vervanging
869/020 1609351075

Typeplaat
888 160111A3H5 1.94 2.35
