Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601JH20E0 ( BOSCHGO )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3601JH20E0 ( BOSCHGO )

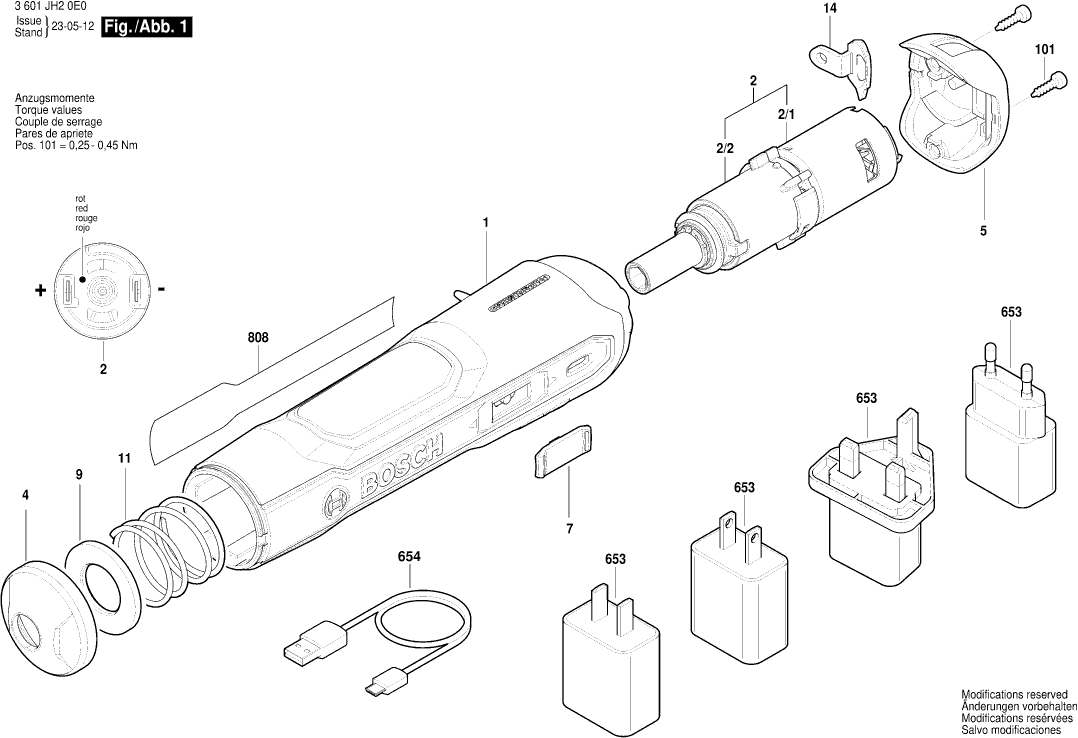

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Bosch 3601JH20E0 ( BOSCHGO )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Apparatuurhuis
1 16058065KW 4.70 5.69

Antriebsmodul
2 1607000CG7 18.19 22.01

Gelijkstroommotor
2/1 160702266W 12.41 15.02

Niet meer leverbaar, geen vervanging
2/2 1600A011H9

Frontkap
4 1600A011H8 1.18 1.43

Celdeksel
5 1600A011H7 1.18 1.43

Overschakelaar
7 1600A011HD 0.83 1.00

Blechstreifen
9 1600A011HB 1.18 1.43

Drukveer
11 1604612028 1.18 1.43

Afdekking
14 16055002DV 0.83 1.00

Schroef
101 2609111496 0.83 1.00

Oplaadapparaat
653 1600A013A0 6.54 7.91

Oplaadapparaat
653 1600A013A1 6.54 7.91

Oplaadapparaat
653 1600A013A2 6.54 7.91

Niet meer leverbaar, geen vervanging
654 1607000DN8

Typeplaat
808 160111A5CU 1.94 2.35
