Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch F016305503 ( CLASSICPETROL35S )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch F016305503 ( CLASSICPETROL35S )

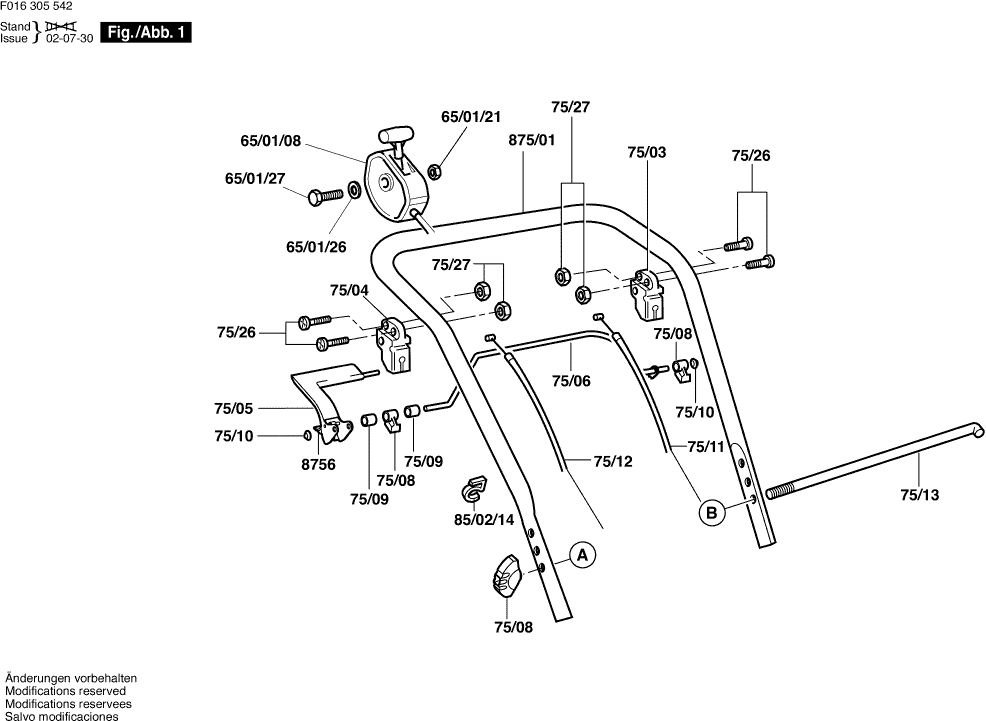

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen tekening 3
Klik voor vergroting

Onderdelen tekening 4
Klik voor vergroting

Onderdelen tekening 5
Klik voor vergroting

Onderdelen tekening 6
Klik voor vergroting

Onderdelen lijst van de Bosch F016305503 ( CLASSICPETROL35S )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Beschermdeksel LH
40/02 F016A75397 36.85 44.59
Zijdeksel RH
40/03 F016A75088 15.71 19.01
Beschermdeksel
40/05 F016A75082 11.88 14.37
Plaat
40/08 F016A58217 18.19 22.01
Kruiskopschroef
40/20 F016A57756 0.83 1.00
Schroef M6
40/21 F016A58228 2.24 2.71
As 14"
50/02 F016A75327 11.88 14.37
Snaar
50/03 F016A57635 23.75 28.74
Stalen Deksel
50/05 F016A75329 1.94 2.35
Stelring
50/21 F016A58860 1.70 2.06
Klinknagelstift
50/22 F016A58178 3.31 4.01
ZIJPLAAT L/H
55/01 F016A75001 15.71 19.01
ZIJPLAAT R/H
55/02 F016A75002 26.84 32.48
AFSTANDBLOK
55/06 F016A75065 2.71 3.28
MAAISPIL
55/07 F016A58818 130.32 157.69
Lager
55/08/02 F016A58741 3.31 4.01
Afschermplaat
55/09 F016A58854 1.70 2.06
Manchet
55/10 F016A58855 1.94 2.35
Drukveer
55/11 F016A58856 2.24 2.71
Tandwiel
55/13 F016A57590 23.75 28.74
Instelstuk
55/14 F016A57669 2.24 2.71
Stelschroef
55/15 F016A57713 1.94 2.35
VIERKANTAS
55/17 F016T41057 1.70 2.06
Schroef M6
55/43 F016A58229 0.83 1.00
Moer 1/4 UNF
55/44 F016L06954 0.83 1.00
Schroef
55/45 F016T49288 0.83 1.00
Borgring
55/47 F016L35389 0.83 1.00
Veer
55/49 F016T47205 1.70 2.06
Wig Tegen Wegrollen
55/50 F016T49443 3.31 4.01
Niet meer leverbaar, geen vervanging
60/02 F016A75079
Niet meer leverbaar, geen vervanging
60/03 F016A75058
Kunststofbuis
60/06 F016A57836 2.71 3.28
Looprol
60/07 F016L22149 4.10 4.96
Lagerbus
60/08 F016A57675 1.94 2.35
Pen
60/09 F016A57748 0.83 1.00
Kap
60/10 F016A57676 0.83 1.00
Veer
60/11 F016A57820 1.18 1.43
Veer
60/15 F016A57995 6.54 7.91
Verende Sluitring
60/41 F016L35307 0.83 1.00
Niet meer leverbaar, geen vervanging
60/43 F016L35457
Zeskant schroef WAS 170
60/44 F016W25213 1.94 2.35
Koppelstuk
65/01/01 F016A58602 33.45 40.47
Schakelhefboom
65/01/08 F016A58801 13.93 16.86
Borgmoer M6
65/01/21 F016L35388 1.94 2.35
Schroef M8
65/01/22 F016A75098 0.83 1.00
Onderlegschijf
65/01/26 F016L35302 0.83 1.00
Zelftappende Schroef M 4x35
65/01/27 F016L35303 1.18 1.43
Onderlegschijf
65/01/28 F016L35411 0.83 1.00
Afsluitdop PCL89/QX
65/12 F016L62783 8.45 10.22
BRANDSTOFLEIDING
65/13/01 F016103787 5.83 7.05
Klem
65/13/03 F016A57982 0.83 1.00
Aandrijfas 14"
70/01 F016A57738 18.19 22.01
Rondselas
70/02 F016102295 33.45 40.47
BUS
70/03/05 F016A57762 4.10 4.96
Niet meer leverbaar, geen vervanging
70/05/02 F016A57761
Riemschijf 46 MM
70/06 F016A58726 2.71 3.28
OMKEERROL
70/09 F016102815 15.71 19.01
REIM
70/10 F016A58728 10.73 12.98
V-Snaar
70/11 F016A57941 40.61 49.14
Lagerbus
70/19/02 F016A57764 2.71 3.28
Aftandsstuk
70/21 F016A58315 2.24 2.71
Veer
70/22 F016A58316 1.70 2.06
Koppelstuk
70/23 F016L09518 5.33 6.45
Houder
70/24 F016L66172 2.71 3.28
Vulring
70/25 F016A57780 3.31 4.01
Kogellager
70/28 F016A57838 12.41 15.02
Torsieveren
70/29 F016A58531 2.24 2.71
Veer
70/30 F016A58530 1.94 2.35
Veer
70/32 F016L08487 5.83 7.05
Scharnierpen
70/34 F016A58422 5.33 6.45
Riemschijf
70/35 F016L09227 0.83 1.00
Borgring
70/41 F016A57759 1.18 1.43
Schijf
70/42 F016A57907 0.83 1.00
Wig Tegen Wegrollen M16
70/43 F016A58725 1.70 2.06
Borgmoer M8
70/44 F016L11218 0.83 1.00
Onderlegschijf
70/45 F016L17849 0.83 1.00
Zeskant schroef M6x12
70/46 F016L18120 1.70 2.06
Klemmoer
70/47 F016L18605 0.83 1.00
Moer M12
70/48 F016L23210 2.24 2.71
Schroefdr.vormschroef
70/51 F016L35387 0.83 1.00
Schijf
70/55 F016T42988 0.83 1.00
Loopbout
70/56 F016T48017 0.83 1.00
Onderlegschijf
70/57 F016L35316 0.83 1.00
Reservedeel L/H
75/03 F016L36720 0.83 1.00
Reservedeel R/H
75/04 F016L36721 0.83 1.00
Schakelhefboom
75/05 F016A75338 11.88 14.37
Schakelhefboom
75/06 F016A75341 7.58 9.17
Houder
75/08 F016L36717 4.10 4.96
Bus
75/09 F016L36719 1.18 1.43
Veiligheidskap
75/10 F016T48990 0.83 1.00
Kabeltrek
75/11 F016A58035 10.73 12.98
Kabeltrek
75/12 F016A58036 12.41 15.02
Draagrail
75/13 F016103130 5.83 7.05
Instelstuk
75/24 F016A58040 12.41 15.02
Moer
75/25 F016L35329 1.18 1.43
Schroef
75/26 F016L36722 0.83 1.00
Moer
75/27 F016L36836 0.83 1.00
OPVANGRESERVOIR
80/02 F016102210 55.25 66.85
Stiftsleutel
85/02/12 F016A58230 0.83 1.00
Kabelklem
85/02/14 F016T49524 1.18 1.43
Onderdelenset 14"
840/01 F016103399 168.86 204.32
Onderdelenset 14"
850 F016103622 168.86 204.32
Rol
850/01 F016103214 148.65 179.87
Lagerbok
850/04 F016102966 3.31 4.01
Cassette
855 F016102960 388.20 469.72
Handgreep
855/03 F016102967 11.88 14.37
AFBUIGPLAAT
855/04 F016103707 20.42 24.71
ONDERMES 14"
855/05 F016101509 55.25 66.85
Lagerbok
855/08 F016102805 10.73 12.98
ROLSTEUN
860/01 F016102976 23.75 28.74
Knop
860/12 F016102130 0.83 1.00
Brandstoftank
865/11 F016102376 60.65 73.39
Geleidingssegment
870/03 F016102377 33.45 40.47
Riemschijf
870/04 F016103221 36.85 44.59
Tandwiel
870/05 F016102379 9.53 11.53
Onderdelenset
870/07 F016102282 29.75 36.00
TRANSMISSIEBOK S/A
870/13 F016102977 15.71 19.01
GELEIDINGSSTEEN
870/14 F016102818 6.54 7.91
Onderdelenset
870/17 F016103152 15.71 19.01
Lagerbok
870/18 F016102969 5.83 7.05
Houder
870/19 F016102382 9.53 11.53
Handgreep
875/01 F016102804 20.42 24.71
STEUNBUIS
880/01 F016102798 29.75 36.00
Reparatieset
8756 F016L37700 23.75 28.74
